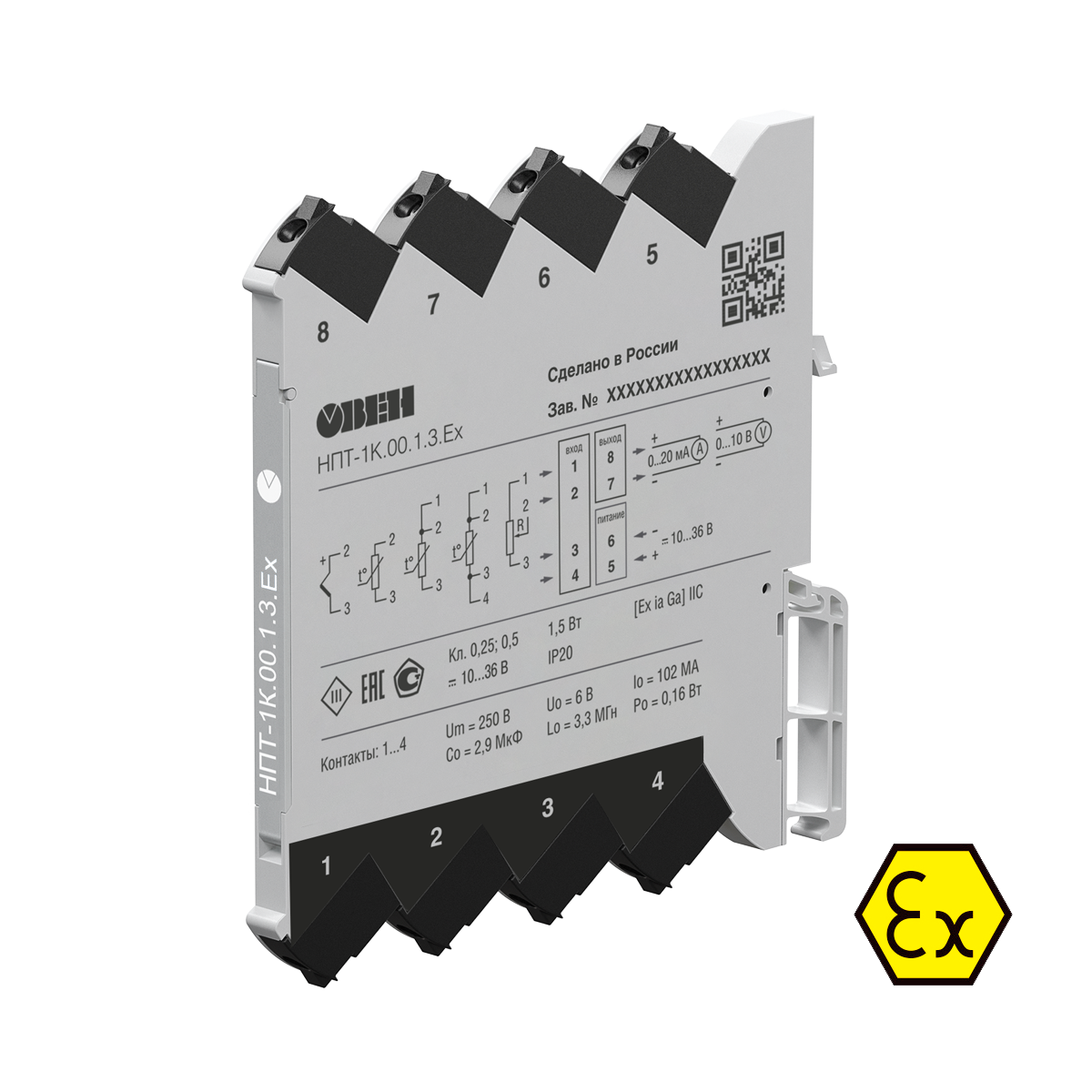

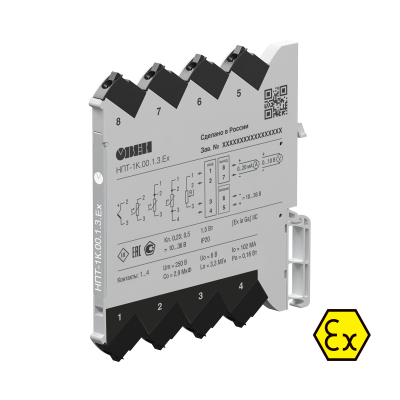

НПТ-1К.Ех активный барьер искрозащиты 0 Ex ia IIC с гальванической развязкой
Цены
Документы
Описание
Активный барьер искрозащиты ОВЕН НПТ-1К.Ех обеспечивает безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Данное устройство объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.
При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
НПТ-1К недоступен к продаже!
Рекомендуемая замена:
НПТ-1К.00.1.3 → НПТ-3.00.1.2
НПТ-1К.00.1.3.ЕХ → НПТ-3.00.1.2.ЕХ
Основные функции ОВЕН НПТ-1К.Ех
- Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Встроенный барьер искрозащиты с взрывоопасными зонами 0 Ex ia IIC.
- Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
- Выходной сигнал активный, не требует внешнего источника питания.
- Высокая точность преобразования – 0,1 %.
- Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Высокая надежность. Соответствие ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Компактный корпус: ширина 6,1 мм.
| Характеристика | Параметр |
| Характеристики питания прибора | |
| Номинальное значение напряжения питания постоянного тока | 24 В |
| Диапазон допустимых напряжений питания постоянного тока | 10…36 В |
| Гальваническая развязка питания от входов/выходов | 2500 В |
| Тип подключения питания | Отдельными проводами |
| Характеристики датчиков и входных сигналов | |
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») |
| Схема подключения ТС | 2, 3, 4-w |
| Гальваническая развязка домена «входы» от домена «выходы» | 2500 В |
| Характеристики выходных сигналов | |
| Номинальный диапазон выходного сигнала преобразователя | 4…20, 0…20, 0…5 мА 0…10, 2…10, 0…5 В |
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА 0…10 – 10…11 В 2…10 – 10…11 мА 0…5 В |
| Функция преобразования входных сигналов | Линейная |
| Допустимое сопротивление нагрузки, Ом | для мА не более 480 для В не менее 1000 |
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 15 мин |
| Время установления выходного сигнала после изменения входного сигнала, не более | 2 сек |
| Питание выходного сигнала | От встроенного источника |
| Метрологические характеристики | |
| Основная приведенная погрешность преобразования, не более: | |
| – при работе с ТС | 0,25 % |
| – при работе с ТП | 0,5 % |
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | |
| – при работе с ТС | 0,125 % |
| – при работе с ТП | 0,25 % |
| Характеристики конструкции | |
| Габаритные размеры | (6,1×113×115) ±1 мм |
| Степень защиты корпуса | IP20 |
| Степень защиты клемм | IP20 |
| Масса в упаковке, не более | 200 г |
| Условия эксплуатации | |
| Диапазон рабочих температур | -40…+70 °С |
| Относительная влажность воздуха, не более | 95 % |
| Атмосферное давление | 84…106,7 кПа |
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 |
| Устойчивость к электромагнитным воздействиям | Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
| Уровень излучения радиопомех (помехоэмиссии) | По ГОСТ 30804.6.3-2013 |
| Параметры взрывозащиты | |
| Маркировка | 0 Ex ia IIC «T6…Т4» Ga |
| Максимальные значения для подключения по цепи датчика | Uo=6 В Io=102 мА Po=0,16 Вт Сo=2,9 мкФ Lo=3,3 мГн Uмакс=250 В |
| Максимальные значения для подключения по цепи выходного сигнала | - |
Характеристики датчиков
| Термометры сопротивления по ГОСТ 6651 | ||
| Диапазон преобразования | ||
| Макс. | Мин.* | |
| Cu50 | -50…+200 оС | 50 оС |
| 50М | -180…+200 оС | 50 оС |
| Pt50 | -200…+750 оС | 100 оС |
| 50П | -200…+750 оС | 100 оС |
| Сu100 | -50…+200 оС | 50 оС |
| 100M | -180…+200 оС | 50 оС |
| Pt100 | -200…+750 оС | 100 оС |
| 100П | -200…+750 оС | 100 оС |
| 100H | -60…+180 оС | 50 оС |
| Pt500 | - | - |
| 500П | - | - |
| Pt1000 | - | - |
| 1000П | - | - |
| Термопары по ГОСТ Р 8.585 | ||
| TХК (L) | –200…+800 °С | 400 оС |
| TЖК (J) | –200…+1200 °С | 500 оС |
| TНН (N) | –200…+1300 °С | 500 оС |
| TХА (К) | –200…+1300 °С | 500 оС |
| TПП (S) | 0…+1750 °С | 400 оС |
| TПП (R) | 0…+1750 °С | 500 оС |
| ТПР (В) | +200…+1800 °С | 700 оС |
| TВР (А-1) | 0…+2500 °С | 600 оС |
| ТВР (А-2) | 0…+1800 °С | 600 оС |
| ТВР (А-3) | 0…+1800 °С | 600 оС |
| ТМК (Т) | –200…+400 °С | 300 оС |
| Термопары по DIN 43710 | ||
| Typ L | –200…+900 оС | 400 оС |
| Потенциометр | ||
| R<1 кОм | 0…100 % | 10 % |
| Сопротивление | ||
| R<1 кОм | 0…1000 Ом | 100 Ом |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
