    Оптические датчики KIPPRIBOR серии ОА18

    Главная
    -
    Каталог
    -
    Датчики
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Бесконтактные датчики
    Датчики температурыДатчики влажности и температуры воздухаПреобразователи давленияДатчики уровняДатчики газаБарьеры искрозащитыНормирующие преобразователиСопутствующие товарыАксессуары для датчиков давленияАксессуары для датчиков температурыАксессуары для датчиков уровня
    -Оптические датчики KIPPRIBOR серии ОА18
    • Оптические датчики KIPPRIBOR серии ОА18
    • Оптические датчики KIPPRIBOR серии ОА18
    Овен

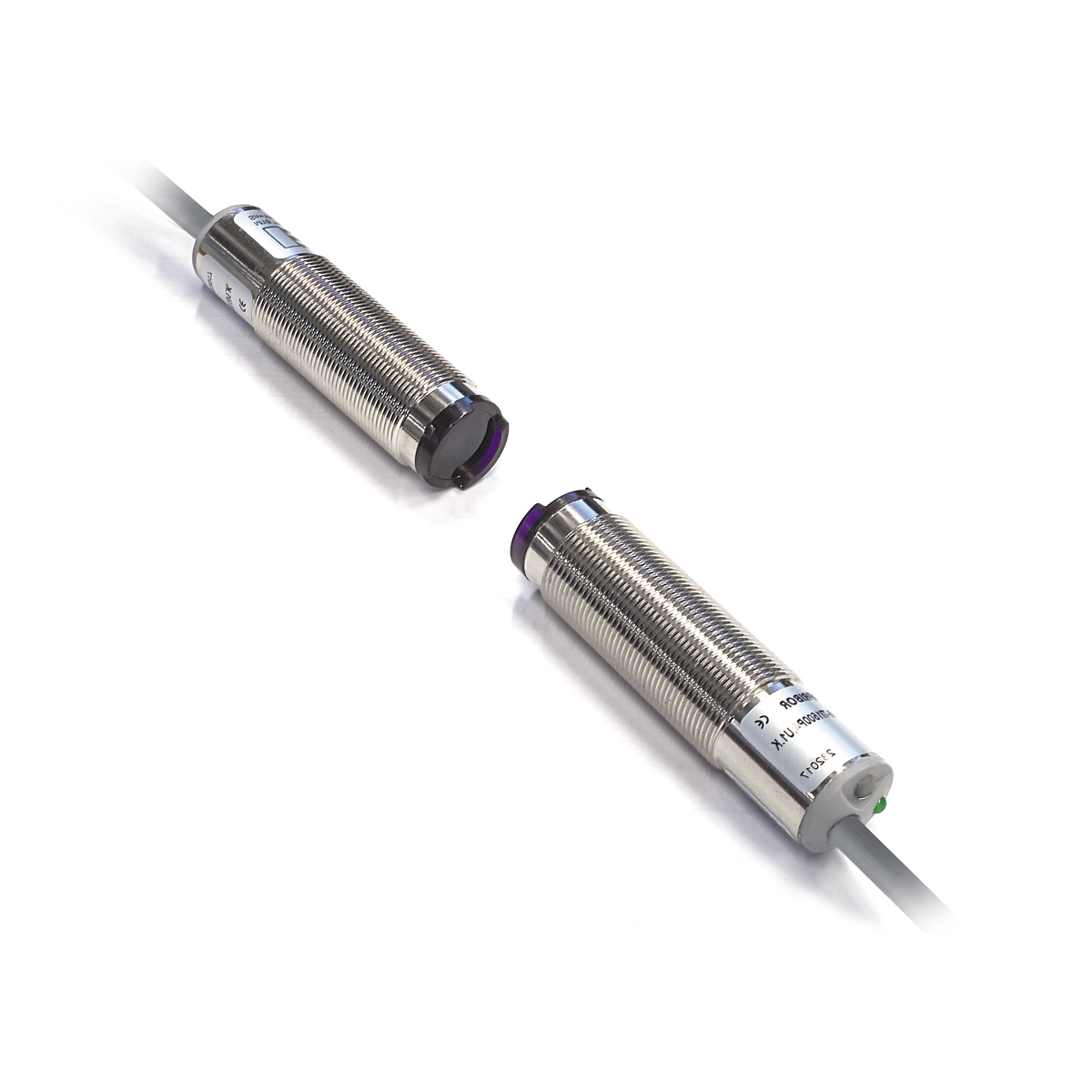

    Оптические датчики KIPPRIBOR серии ОА18
    Купить
    Экономия
    от 2 460 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    OA18-RR0100P4.U1.K
    2 460 ₽/шт
    - +
    В корзинуВ корзине
    OA18-RR0100N4.U1.K
    2 460 ₽/шт
    - +
    В корзинуВ корзине
    OA18-DI0015P4.U1.K
    3 942 ₽/шт
    - +
    В корзинуВ корзине
    OA18-DI0015N4.U1.K
    3 942 ₽/шт
    - +
    В корзинуВ корзине
    OA18-RI0300N4.U1.K
    4 068 ₽/шт
    - +
    В корзинуВ корзине
    OA18-DI0050N4.U1.K
    4 068 ₽/шт
    - +
    В корзинуВ корзине
    OA18-RI0300P4.U1.K
    4 068 ₽/шт
    - +
    В корзинуВ корзине
    OA18-DI0050P4.U1.K
    4 068 ₽/шт
    - +
    В корзинуВ корзине
    OA18-RR0100N4.U1.K.F
    5 790 ₽/шт
    - +
    В корзинуВ корзине
    OA18-RR0100P4.U1.K.F
    5 790 ₽/шт
    - +
    В корзинуВ корзине
    OA18-TI1500N4.U1.K
    7 320 ₽/шт
    - +
    В корзинуВ корзине
    OA18-TI1500P4.U1.K
    7 320 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации KIPPRIBOR ОК30, ОК50 и ОА18 1,1 мб
    Декларация о соответствии на датчики OA, OK, OF, AP, OU 589,1 кб

    Описание

    Оптический датчик KIPPRIBOR ОА18 – оптоэлектронное устройство, которое состоит из излучателя и приемника светового луча, схемы питания, схемы обработки принятого сигнала и цепи, которая в соответствии с алгоритмом работы датчика управляет состоянием выходного устройства. Датчики изготовлены в латунном цилиндрическом корпусе с никелированным покрытием.

    Преимущества датчиков серии ОА18:

    • Отсутствие непосредственного контакта с объектом.
    • Большие расстояния срабатывания.
    • Наличие в серии трех типов датчиков (диффузного, рефлекторного и барьерного типа).
    • В состав серии входят датчики с дополнительными опциями.

    Области использования датчиков KIPPRIBOR ОА18

    • Машиностроение.
    • Производственные и фасовочные линии.
    • Системы световых барьеров безопасности.

    Таблица выбора

    Тип датчика Габаритный чертеж Напряжение питания Схема подключения Коммутационная функция Номинальное расстояние срабатывания Модификация
    Диффузный Габаритный чертеж диффузный датчик 10…30 VDC NPN четырехпроводная NO+NC 0,15 м OA18-DI0015N4.U1.K
    PNP четырехпроводная OA18-DI0015P4.U1.K
    NPN четырехпроводная 0,5 м OA18-DI0050N4.U1.K
    PNP четырехпроводная OA18-DI0050P4.U1.K
    Рефлекторный Габаритный чертеж рефлекторный датчик NPN четырехпроводная 1 м OA18-RR0100N4.U1.K.F
    PNP четырехпроводная OA18-RR0100P4.U1.K.F
    Габаритный чертеж рефлекторный датчик NPN четырехпроводная 3 м OA18-RI0300N4.U1.K
    PNP четырехпроводная OA18-RI0300P4.U1.K
    Барьерный Габаритный чертеж барьерный датчик NPN четырехпроводная 15 м OA18-TI1500N4.U1.K
    PNP четырехпроводная OA18-TI1500P4.U1.K
    Параметр Значение
    Модификация ОА18-T ОА18-D ОА18-R
    Тип датчика Барьерного типа Диффузного типа Рефлекторного типа
    Диаметр датчика 18 мм
    Расстояние срабатывания номинальное (Sn) 15 м 0,15 м; 0,5 м 1 м; 3 м
    Гистерезис переключения ≤15% от Sr*
    Точность повторения ±10% от Sn
    Тип выхода NPN / PNP
    Коммутационная функция NO+NC (переключающий контакт)
    Напряжение питания 10…30 VDC
    Максимальный ток нагрузки 200 мА
    Падение напряжения ≤ 2,5 V
    Потребляемый ток ≤ 30мА
    Время отклика 1 мс
    Источник излучения ИК диод (880нм)

    ИК диод (880 нм)

    Красный диод (650 нм)**

    Допустимое внешнее освещение ≤ 10000 люкс
    Электрическая прочность изоляции 500 VDC в течение 1 мин
    Степень защиты IP67
    Защита от короткого замыкания Есть
    Защита от обратной полярности Есть
    Защита от перегрузки Есть
    Регулировка чувствительности С помощью потенциометра
    Индикация срабатывания Светодиодная
    Электрическое подключение Кабельный вывод 2 м
    Виброутойчивость

    10…55 Гц с амплитудой 1 мм в каждой координате X, Y, Z
    в течение 30 мин

    Ударопрочность 30G 6 раз в координатах X, Y, Z
    Температура окружающей среды -25…+55 °С
    Влажность окружающей среды 35…85 %
    Материал корпуса Латунь никелированная
    Масса 120 г

    * - расстояние срабатывания конкретного датчика, измеренное при номинальных значениях температуры, напряжения питания и определенных условиях монтажа
    ** - модификации с поляризационным фильтром


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
