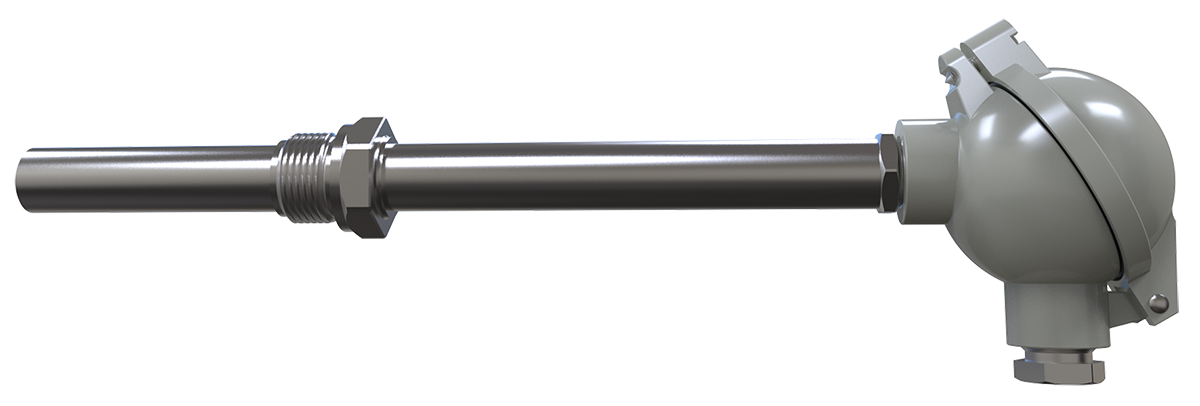

ДТП термопары на основе КТМС высокотемпературные модульные

Описание

ВЫБРАТЬ И ЗАКАЗАТЬ

Термопары на основе КТМС предназначены для измерения температуры жидких, твердых и газообразных сред, в т.ч. с высокой температурой (до 1250 °С), не агрессивных к материалу корпуса датчика.

В качестве материалов термоэлектродов для КТМС применяются различные сплавы, что определяет характеристики термопар и возможности их применения:

• хромель-копель (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
• хромель-алюмель (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
• нихросил-нисил (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С, что позволяет использовать их для замены дорогостоящих термопар из драгоценных металлов.

• железо-константан ЖК (J). Универсальные термопары для измерения температур до +750 ℃.

Ассортиментный ряд термопар ОВЕН с КТМС включает в себя

	Модификации с кабельным выводом ХХ4 - универсальные конструктивные исполнения датчиков для измерения температуры в труднодоступных местах, печах, прессах, для применения в пищевой промышленности и т.п. Рекомендуются на замену моделей 011, 021, 031.
	Модификации с коммутационной головкой ХХ5 предназначены для измерения температуры быстропротекающих процессов. Рекомендуются к использованию при производстве строительных материалов, в металлургии, нефтегазовой отрасли.
	Модернизированные высокотемпературные термопары имеют разборную конструкцию. Вставка из КТМС устанавливается в чехлы из сталей или корунда. Широко применяются в металлургической и фарфорово-фаянсовой промышленностях, при обжиге кирпича, измерении температуры дымовых газов и т.п.

Функциональные преимущества термопар из КТМС по сравнению с проволочными термопарами

• низкий показатель тепловой инерции (2 сек – для КТМС диаметром 4,5 мм) для регистрации быстропротекающих процессов;
• высокая стабильность и увеличенный рабочий ресурс (превышение в 2-3 раза по сравнению с обычными);
• возможность изгиба, монтажа в труднодоступных местах и кабельных каналах (60-100 м);

• разные варианты установки: приваривать, припаивать или крепить термопару (хомутом, на винт) к поверхности;
• для дополнительной защиты термоэлектродов от воздействия окружающей среды термопары могут производиться в защитных чехлах.

Общие сведения о термопарах

В общем случае термопара представляет собой два термоэлектрода из различных металлов, спаянных между собой. Один спай – «рабочий» – помещают в измеряемую среду, другой – «холодный» – должен находиться при температуре 0 °С. При разных температурах спаев по термоэлектродам протекает ЭДС, прямо пропорциональная разности этих температур. Рабочий спай защищается от прямого соприкосновения со средой защитной арматурой.

КТМС – Кабель Термопарный с Минеральной изоляцией в Стальной оболочке. Конструктивно КТМС состоит из гибкой металлической трубки, в которую помещены термоэлектроды (см. рис.). Пространство между термоэлектродами и стальной жаростойкой оболочкой заполнено плотной дисперсной минеральной изоляцией – оксидом магния.

Кабельная термопара с одной парой термоэлектродов

Кабельная термопара с двумя парами термоэлектродов

Справочная таблица размеров КТМС

Показатель тепловой инерции термопар на основе КТМС (без защитного чехла)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра рабочей части d, мм):

Показатель тепловой инерции термопар на основе КТМС (в защитных чехлах D=12 и 20 мм)

Не превышает значений, указанных в таблице (в зависимости от вида рабочего спая и наружного диаметра погружной части D, мм):

Условия эксплуатации

Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
