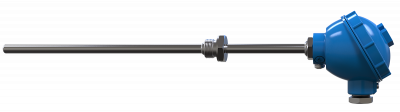

ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXIA
Описание
Термопары с выходным сигналом 4…20 мА ДТПКхх5Е, ДТПNхх5Е имеют вид взрывозащиты «искробезопасная электрическая цепь» и предназначены для установки и работы во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
Продажи ДТХхх5Д.И и ДТХхх5Е.И с HART-протоколом временно приостановлены.
Область применения датчиков – системы контроля, автоматического регулирования и учета в различных отраслях промышленности, в том числе в областях, подконтрольных органам Ростехнадзора, и в жилищно-коммунальном хозяйстве.
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXIA
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм | |
 | 015 | D = 8 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 025 | D = 10 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
 Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C), сталь 10Х23Н18 | |||
|
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
 | 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 …+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 | |
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C), сталь 10Х23Н18 | |||
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
 Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | сталь 12Х18Н10Т (-40 …+800 °C) | ||
 | 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | |||
 Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
| 195 | D = 10 мм, M = 27×2 мм**, S = 32 мм | ||||
 Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | сталь 12Х18Н10Т (-40 … +800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400 | |
| 215 | D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм | ||||
 Подвижный штуцер | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000 | ||
 | 275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 60...30000, кратно 100
| |
 Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | |||
 | 365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм | |||
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается за счет:
- выполнения конструкции датчика в соответствии с требованиями ГОСТ Р МЭК 60079-11-2010;
- ограничения максимального тока и максимального напряжения в цепях датчика до искробезопасных значений (Ii = 120 мA, Ui = 30 B);
- ограничения величины емкости конденсаторов, содержащихся в электрических цепях датчика и суммарной величины индуктивности (Ci = 1 нФ, Li = 10 мкГн).
Ограничение тока и напряжения в электрических цепях датчика до искробезопасных значений достигается за счет обязательного подключении датчика через блоки (барьеры искрозащиты, рекомендуем ИСКРА –АТ.02), имеющими вид взрывозащиты выходных цепей «искробезопасная электрическая цепь» с уровнем взрывозащиты электрической цепи «ia» для взрывоопасных смесей подгруппы IIC по ГОСТ Р МЭК 60079-11-2010.
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 С.
| Наименование | Значение | |||
| Питание | ||||
| Номинальное значение напряжения питания (постоянного тока), В | 24 | |||
| Диапазон допустимых напряжений питания (постоянного тока), В | 8…30 | |||
| Максимальная мощность потребления, Вт | 0,8 | |||
| Защита от обратной полярности напряжения питания | есть | |||
| Выходной сигнал | ||||
| Диапазон выходного тока, мА | 4…20 | |||
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | |||
| Вид зависимости «ток от температуры» | линейная | |||
| Диапазон преобразования температур | определяется при заказе | |||
| Диапазон допустимых сопротивлений нагрузки, Ом | 250…956 | |||
| Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | |||
| Интерфейс | HART | |||
| Конструкция | ||||
| Способ контакта с измеряемой средой | погружаемый | |||
| Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+ 80 °С | |||
| Надежность | ||||
| Средняя наработка на отказ, ч, не менее | 15 000 | |||
| Средний срок службы при номинальной температуре применения, лет, не менее: | ||||
| – для ДТП-И.Ex | 8 | |||
| – для ДТС-И.Ex | 10 | |||
| Параметры взрывозащиты | ||||
| Маркировка | 0 Ex ia IIC T6 Ga | |||
| Максимальные значения для подключения по токовой цепи | Ui = 30 В, Ii = 120 мА, Li = 10 мкГн, Ci = 1,0 нФ | |||
