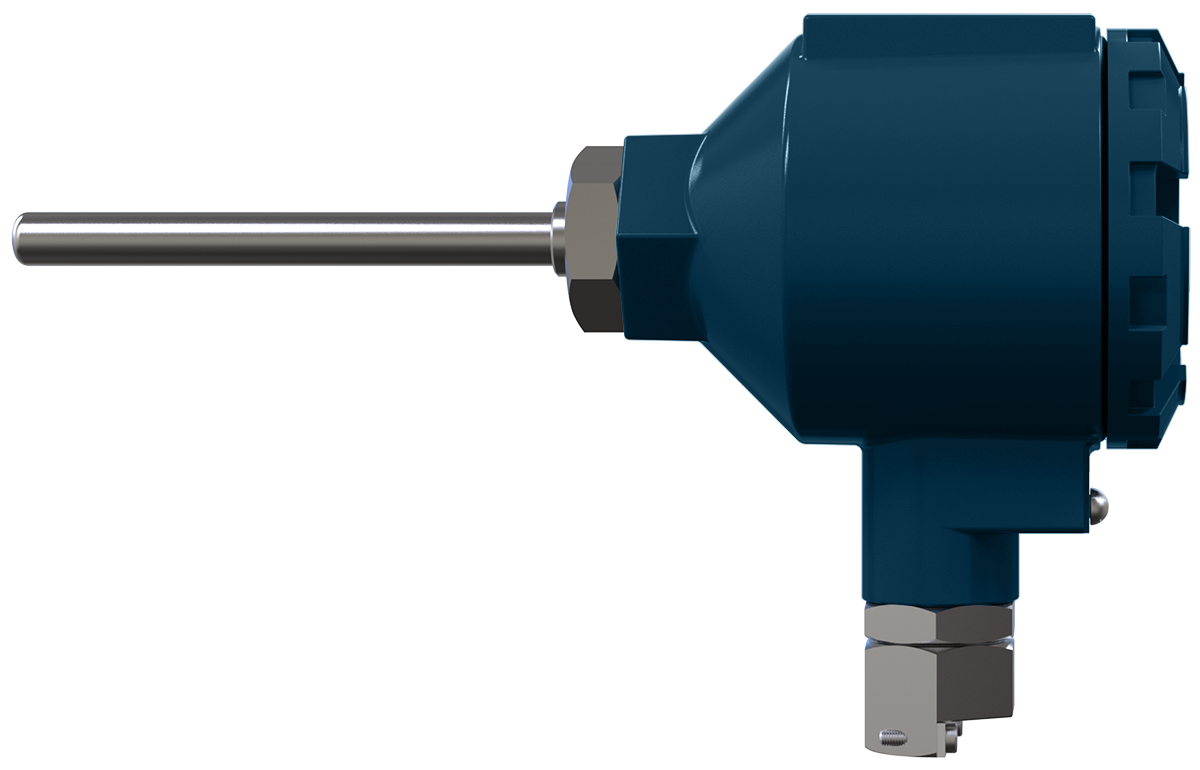

ДТПХхх5.И термопары с выходным сигналом 4…20 мА EXD
Цены
Описание
Термопреобразователи предназначены для непрерывного измерения температуры жидкостей, пара, газа на объектах и преобразования полученных значений в унифицированный токовый выходной сигнал 4…20 мА.
Продажи ДТХхх5Д.И и ДТХхх5Е.И с HART-протоколом временно приостановлены.
Датчики имеют взрывозащищенное исполнение (сертификат соответствия №ТС RU C-RU.МЮ62.В.04228 на термопары).
Особенности термопар с токовым выходом 4…20 мА во взрывозащищенном исполнении EXD
- Тип выхода: аналоговый, многопредельный
- Диапазон измеряемых температур: –40…+1250 °С
- НСХ: К (ХА), N (НН), J (ЖК)
- Выходной сигнал: 4…20 мА, HART
- Класс точности: 1,0 %
- Межповерочный интервал — 2 года
- Диапазон температур окружающего воздуха при эксплуатации: -40…+85 ⁰С.
Конструктивные исполнения
| Конструктивное исполнение | Модель | Параметры | Материал защитной арматуры (диапазон температур) | Длина монтажной части L*, мм |
 | 015 | D = 8 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
| 025 | D = 10 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||
 Подвижный штуцер | 035 | D = 8 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | |
| 045 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||
|
Подвижный штуцер | 055 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
 | 065 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C) | 60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
| 075 | D = 10 мм, M = 20×1,5 мм**, S = 27 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C), сталь 10Х23Н18 | ||
| 085 | D = 10 мм, M = 27×2 мм**, S = 32 мм | |||
 Подвижный штуцер | 095 | D = 10 мм, M = 20×1,5 мм**, S = 22 мм | ДТПК: сталь 12Х18Н10Т (-40…+800 °C)
| |
 | 105 | D = 8 мм, M = 20×1,5 мм**, S = 27 мм | ||
 Подвижный штуцер | 185 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм | ||
| 195 | D = 10 мм, M = 27×2 мм**, S = 32 мм | |||
 Подвижный штуцер | 205 | D = 10 мм, M = 22×1,5 мм**, S = 27 мм R = 9,5 мм | ||
| 215 | D = 10 мм, M = 27×2 мм**, S = 32 мм R = 12 мм | |||
 | 265 | D = 6 мм, M = 22×1,5 мм**, S = 27 мм | ||
 | 275 | D = 3 мм D = 4,5 мм | ДТПK сталь AISI 321 (-40…+800 °С), диаметр КТМС 4,5 мм; 3 мм
ДТПK AISI 316 (-40…+900 °С), диаметр КТМС 3 мм; 4,5 мм
ДТПK AISI 310 (-40…+900 °С), диаметр КТМС 4,5 мм
ДТПN сталь Nicrobell D (-40…+1250 °С), диаметр КТМС 4,5 мм
ДТПJ сталь AISI 316 (-40…+750 °С), диаметр КТМС 3 мм; диаметр КТМС 4,5 мм | 60...30000, кратно 100
|
 Подвижный штуцер | 285 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
 Подвижный штуцер | 295 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 22 мм | ||
 Неподвижный штуцер | 365 | D = 3 мм D = 4,5 мм M = 20×1,5 мм S = 27 мм |
* – Длина монтажной части L выбирается при заказе.
** – По спец. заказу возможно изготовление датчика с трубной резьбой.
Взрывозащищенность датчика
Обеспечение взрывозащищенности датчика достигается путем размещения его электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011), имеющую высокую степень механической прочности, и помещения электрических частей датчика (первичный преобразователь с выводными проводами) в оболочку с видом защиты «специальный» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри датчика в окружающую взрывоопасную среду.
Взрывонепроницаемость оболочки датчика обеспечивается исполнением деталей и их соединением с соблюдением параметров взрывозащиты по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011. Взрывонепроницаемость соответствует виду «взрывонепроницаемая оболочка («d»)».
Взрывозащищенность ввода кабеля при использовании кабельного ввода предприятия-изготовителя обеспечивается путем его уплотнения эластичной резиновой втулкой.
Крышка корпуса датчика предохранена от самоотвинчивания с помощью специального фиксатора, кабельный ввод и защитная арматура – с помощью клея.
Датчик обеспечивает герметичность корпуса при избыточном давлении 1,0 МПа (по ГОСТ Р МЭК 60079-1-2008, ГОСТ Р МЭК 60079-0-2011).
В соответствии с требованиями ГОСТ Р МЭК 60079-0-2011 для температурного класса Т6, максимальная допустимая температура наружной поверхности корпуса: +80 °С. Максимальный диапазон преобразования температур до +800 °С.
| Наименование | Значение | |||
| ДТх-И.EXD | ДТх-И.EXD-H | |||
| Питание | ||||
| Номинальное значение напряжения питания (постоянного тока), В | 24 | |||
| Диапазон допустимых напряжений питания (постоянного тока), В | 8…35 | 8…30 | ||
| Максимальная мощность потребления, Вт | 0,8 | |||
| Защита от обратной полярности напряжения питания | есть | |||
| Выходной сигнал | ||||
| Диапазон выходного тока, мА | 4…20 | |||
| Выходной сигнал при аварии (обрыв или короткое замыкание чувствительного элемента), мА | 23 | |||
| Вид зависимости «ток от температуры» | линейная | |||
| Диапазон преобразования температур | определяется при заказе | |||
| Диапазон допустимых сопротивлений нагрузки, Ом * | 0…1170 | 250…956 | ||
| Время установления рабочего режима после включения напряжения питания, сек, не более | 30 | |||
| Интерфейс HART | нет | есть | ||
| Конструкция | ||||
| Взрывозащита корпуса датчика | 1Ex d llC T6 Gb X | |||
| Способ контакта с измеряемой средой | погружаемый | |||
| Степень защиты корпуса датчика (по ГОСТ 14254) | IP65 | |||
| Условия эксплуатации | ||||
| Температура окружающего воздуха | -40…+ 80 °С | |||
| Надежность | ||||
| Средняя наработка на отказ, ч, не менее | 15 000 | |||
| Средний срок службы при номинальной температуре применения, лет, не менее: | ||||
| – для ДТП-И.EXD | 8 | |||
| – для ДТС-И.EXD | 10 | |||
* – Номинальное сопротивление нагрузки, включающее сопротивление соединительных проводов, определяется по формуле: RН (Ом) = (Uпит - 8) В / 0,023 А, где Uпит – напряжение питания, В.
Для датчиков с протоколом HART сопротивление нагрузки должно быть не менее 250 Ом.
