ПД100 модели 3х1 датчики давления для ЖКХ и теплосетей
Цены
ПД100-ДИ4,0-311-1,0
10 008 ₽/шт
ПД100-ДИ1,6-311-1,0
10 008 ₽/шт
ПД100-ДИ1,0-311-1,0
10 008 ₽/шт
ПД100-ДИ0,6-311-1,0
10 008 ₽/шт
ПД100-ДИ2,5-311-1,0
10 008 ₽/шт
ПД100-ДИ0,4-311-1,0
10 008 ₽/шт
ПД100-ДИ0,16-311-1,0
10 008 ₽/шт
ПД100-ДИ0,1-311-1,0
10 008 ₽/шт
ПД100-ДИ0,25-311-1,0
10 008 ₽/шт
ПД100-ДИ2,5-371-1,0
10 008 ₽/шт
ПД100-ДИ4,0-371-1,0
10 008 ₽/шт
ПД100-ДИ1,0-371-1,0
10 008 ₽/шт
ПД100-ДИ1,6-371-1,0
10 008 ₽/шт
ПД100-ДИ0,6-371-1,0
10 008 ₽/шт
ПД100-ДИ0,4-371-1,0
10 008 ₽/шт
ПД100-ДИ0,1-371-1,0
10 008 ₽/шт
ПД100-ДИ0,25-371-1,0
10 008 ₽/шт
ПД100-ДИ0,16-371-1,0
10 008 ₽/шт
ПД100-ДИ6,0-371-1,0
10 008 ₽/шт
ПД100-ДИ10,0-311-1,0
10 008 ₽/шт
ПД100-ДИ10,0-371-1,0
10 008 ₽/шт
ПД100-ДИ6,0-311-1,0
10 008 ₽/шт
ПД100-ДИ0,16-381-1,0
10 008 ₽/шт
ПД100-ДИ0,4-381-1,0
10 008 ₽/шт
ПД100-ДИ0,25-381-1,0
10 008 ₽/шт
ПД100-ДИ0,1-381-1,0
10 008 ₽/шт
ПД100-ДИ6,0-381-1,0
10 008 ₽/шт
ПД100-ДИ4,0-381-1,0
10 008 ₽/шт
ПД100-ДИ2,5-381-1,0
10 008 ₽/шт
ПД100-ДИ10,0-381-1,0
10 008 ₽/шт
ПД100-ДИ1,6-381-1,0
10 008 ₽/шт
ПД100-ДИ1,0-381-1,0
10 008 ₽/шт
ПД100-ДИ0,6-381-1,0
10 008 ₽/шт
ПД100-ДИ10,0-371-0,5
13 956 ₽/шт
ПД100-ДИ10,0-311-0,5
13 956 ₽/шт
ПД100-ДИ6,0-311-0,5
13 956 ₽/шт
ПД100-ДИ6,0-371-0,5
13 956 ₽/шт
ПД100-ДИ4,0-371-0,5
13 956 ₽/шт
ПД100-ДИ1,6-311-0,5
13 956 ₽/шт
ПД100-ДИ2,5-371-0,5
13 956 ₽/шт
ПД100-ДИ1,6-371-0,5
13 956 ₽/шт
ПД100-ДИ1,0-371-0,5
13 956 ₽/шт
ПД100-ДИ1,0-311-0,5
13 956 ₽/шт
ПД100-ДИ0,4-311-0,5
13 956 ₽/шт
ПД100-ДИ0,25-311-0,5
13 956 ₽/шт
ПД100-ДИ0,1-311-0,5
13 956 ₽/шт
ПД100-ДИ0,6-311-0,5
13 956 ₽/шт
ПД100-ДИ0,25-371-0,5
13 956 ₽/шт
ПД100-ДИ0,16-311-0,5
13 956 ₽/шт
ПД100-ДИ0,6-371-0,5
13 956 ₽/шт
ПД100-ДИ0,4-371-0,5
13 956 ₽/шт
ПД100-ДИ0,16-371-0,5
13 956 ₽/шт
ПД100-ДИ0,4-381-0,5
13 956 ₽/шт
ПД100-ДИ0,1-381-0,5
13 956 ₽/шт
ПД100-ДИ0,16-381-0,5
13 956 ₽/шт
ПД100-ДИ0,25-381-0,5
13 956 ₽/шт
ПД100-ДИ6,0-381-0,5
13 956 ₽/шт
ПД100-ДИ4,0-381-0,5
13 956 ₽/шт
ПД100-ДИ2,5-381-0,5
13 956 ₽/шт
ПД100-ДИ1,6-381-0,5
13 956 ₽/шт
ПД100-ДИ1,0-381-0,5
13 956 ₽/шт
ПД100-ДИ0,6-381-0,5
13 956 ₽/шт
Документы
Краткое руководство ПД100-3х1
913,5 кб
Сертификат средств измерений ПД100
275,7 кб
Сертификат средств измерений ПД100
512,2 кб
Сертификат средств измерений ПД100
511,2 кб
Описание

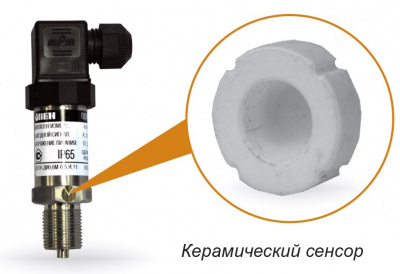

Датчики ОВЕН ПД100 модели 311, 371 представляют собой преобразователи избыточного давления с керамической измерительной мембраной, сенсором на основе технологии ТНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).
Данная модель характеризуется наиболее бюджетной ценой и устойчивостью к агрессивным средам.
Преобразователи данной модели предназначены для систем регулирования и управления на объектах жилищно-коммунального хозяйства: прямых и обратных трубопроводах сетевой воды систем ГВС/ХВС, теплосчетчиках, станциях подкачки воды и т.п., где не требуется высокая точность измерений.
Основные характеристики преобразователя давления для ЖКХ
- измерение избыточного давления нейтральных к керамике AL2О3 и нержавеющей стали AISI 304S сред (газы, пар, вода, слабоагрессивные жидкости).
- преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
- верхний предел измеряемого давления (ВПИ) – от 0,1 до 10,0 МПа.
- перегрузочная способность – не менее 200% ВПИ.
- основная приведенная погрешность – 1,0; 0,5 % ВПИ.
- степень защиты корпуса и электроразъема преобразователя – IP65.
- помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-х проводная схема |
Основная приведенная погрешность | 1,0; 0,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Устойчивость к механическим | группа исполнения V3 |
воздействиям | по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 66...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 2 года |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
Штуцер для подключения давления | M20×1,5 манометрической формы, G1/2 манометрической формы |
Тип электрического соединителя | EN175301-803 форма А |
Габаритный размер (по высоте) | не более 115 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 250 % от ВПИ |
