    ПД100-ДИ модели 1х1 датчики давления для вспомогательных процессов

    Главная
    -
    Каталог
    -
    Датчики
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Преобразователи давления
    Датчики температурыДатчики влажности и температуры воздухаДатчики уровняДатчики газаБесконтактные датчикиБарьеры искрозащитыНормирующие преобразователиСопутствующие товарыАксессуары для датчиков давленияАксессуары для датчиков температурыАксессуары для датчиков уровня
    -ПД100-ДИ модели 1х1 датчики давления для вспомогательных процессов
    • ПД100-ДИ модели 1х1 датчики давления для вспомогательных процессов
    • ПД100-ДИ модели 1х1 датчики давления для вспомогательных процессов
    Овен
    ПД100-ДИ модели 1х1 датчики давления для вспомогательных процессов
    Купить
    Нашли дешевле?
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Документы

    Руководство по эксплуатации ПД100 2,4 мб
    Краткая инструкция ПД100 914 кб
    Описание типа средства измерений 1,7 мб
    Описание типа средства измерений 1 мб
    Сертификат средств измерений ПД100 275,7 кб
    Сертификат средств измерений ПД100 512,2 кб
    Сертификат средств измерений ПД100 511,2 кб
    Декларация о соответствии на ПД100 1,1 мб
    Гигиенический (пищевой) сертификат на ПД100 и ПД200 828 кб
    Сертификат промышленной безопасности на ПД100 507,2 кб
    Приказ о продлении СИ, срок действия которых заканчиваетсяв период с 28 мая по 27 ноября 2020 г. 29,3 кб

    Описание

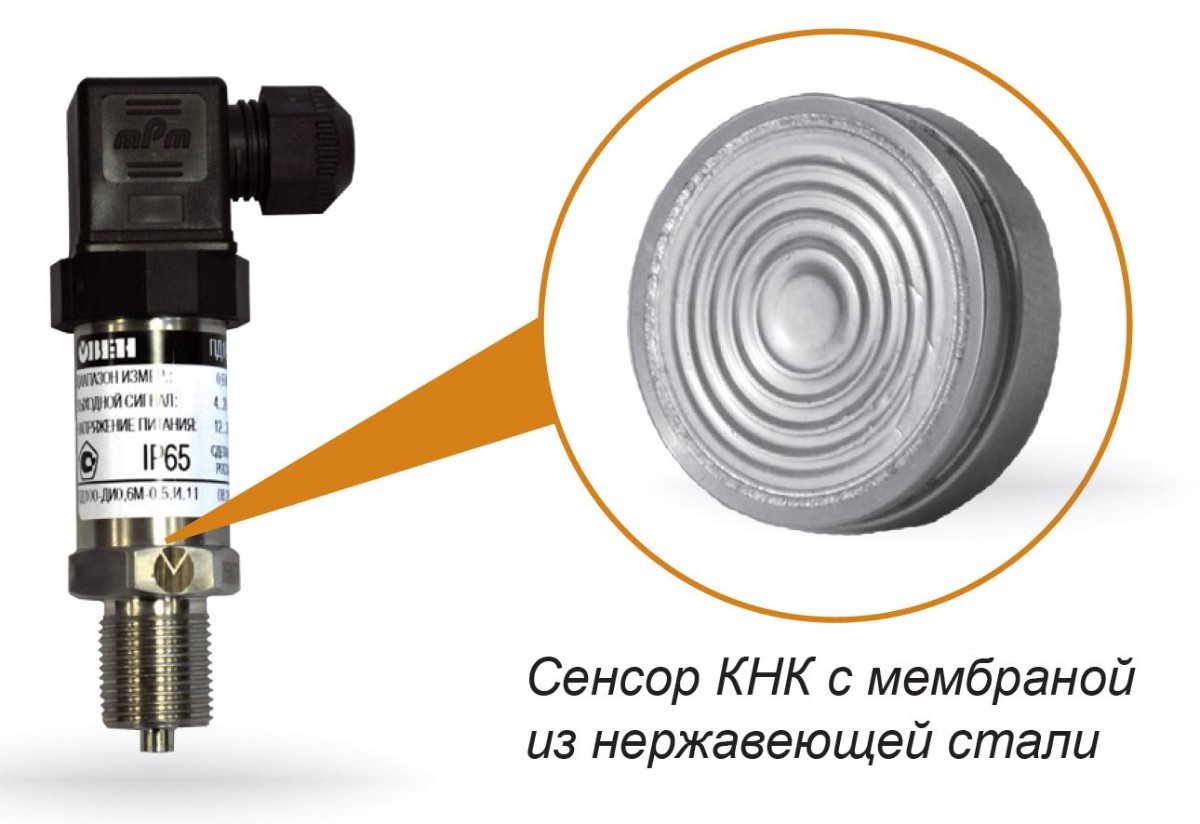

    Датчики ОВЕН ПД100-ДИ моделей 111, 171, 181 представляют собой преобразователи давления с измерительной мембраной из нержавеющей стали AISI 316L, сенсором на основе технологии КНК и кабельным вводом стандарта EN175301-803 (DIN43650 А).

    Данные модели характеризуются повышенной точностью измерения (от ±0,5% ВПИ), устойчивостью к гидроударам и относительно низким выходным шумом (не более ±16 мкА). Преобразователи данных моделей предназначены для систем автоматического регулирования и управления на основных и вторичных производствах в промышленности: гидро- и пневмосистемах, системах водоподготовки и теплоснабжения, котельной автоматике, автоматике водоканалов, тепловых пунктах, объектах газового хозяйства и т.п., где требуется повышенная точность и стабильность выходного сигнала.

    Основные характеристики общепромышленного преобразователя ПД100-ДИ

    • измерение избыточного давления нейтральных к нержавеющей стали AISI 316L (AISI 304S) сред (газы, пар, вода, слабоагрессивные жидкости).
    • основная приведенная погрешность – 0,5; 1,0 % ВПИ.
    • преобразование давления в унифицированный сигнал постоянного тока 4...20 мА.
    • верхний предел измеряемого давления (ВПИ) – от 16 кПа до 40 МПа.
    • перегрузочная способность – не менее 200% ВПИ.
    • степень защиты корпуса и электроразъема преобразователя – IP65.
    • помехоустойчивость удовлетворяют требованиям к оборудованию класса А по ГОСТ 30804.6.2-2013.

    Наименование

    Значение

    Выходной сигнал постоянного тока

    4...20 мА, 2-х проводная схема

    Основная приведенная погрешность

    0,5; 1,0 % ВПИ

    Диапазон рабочих температур измеряемой среды

    –40…+100 °С

    Напряжение питания

    12…36 В постоянного тока

    Сопротивление нагрузки

    0…1,0 кОм (в зависимости от напряжения питания)

    Потребляемая мощность

    не более 0,8 Вт

    Устойчивость к механическим

    группа исполнения V3

    воздействиям

    по ГОСТ Р 52931

    Степень защиты корпуса

    IP65

    Устойчивость к климатическим воздействиям

    УХЛ3.1

    Диапазон рабочих температур окружающего воздуха

    –40…+80 °С

    Атмосферное давление рабочее

    66...106,7 кПа

    Среднее время наработки на отказ

    не менее 500 000 ч

    Средний срок службы

    12 лет

    Межповерочный интервал

    2 года

    Методика поверки

    КУВФ.406230.100 МП

    Вес без упаковки / в упаковке

    0,2 кг / 0,3 кг

    Штуцер для подключения давления

    M20×1,5 манометрической формы

    G1/2 манометрической формы, G1/4

    Тип электрического соединителя

    EN175301-803 форма А (DIN 43650-A)

    Габаритный размер (по высоте)

    не более 115 мм

    Перегрузочная способность

    не менее 200 % от ВПИ

    Предельное давление перегрузки

    не менее 400 % от ВПИ


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Купить
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2022 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
