ПД100И модель 141-Exi искробезопасный датчик давления для вязких, загрязнённых сред
Цены
Документы
Описание

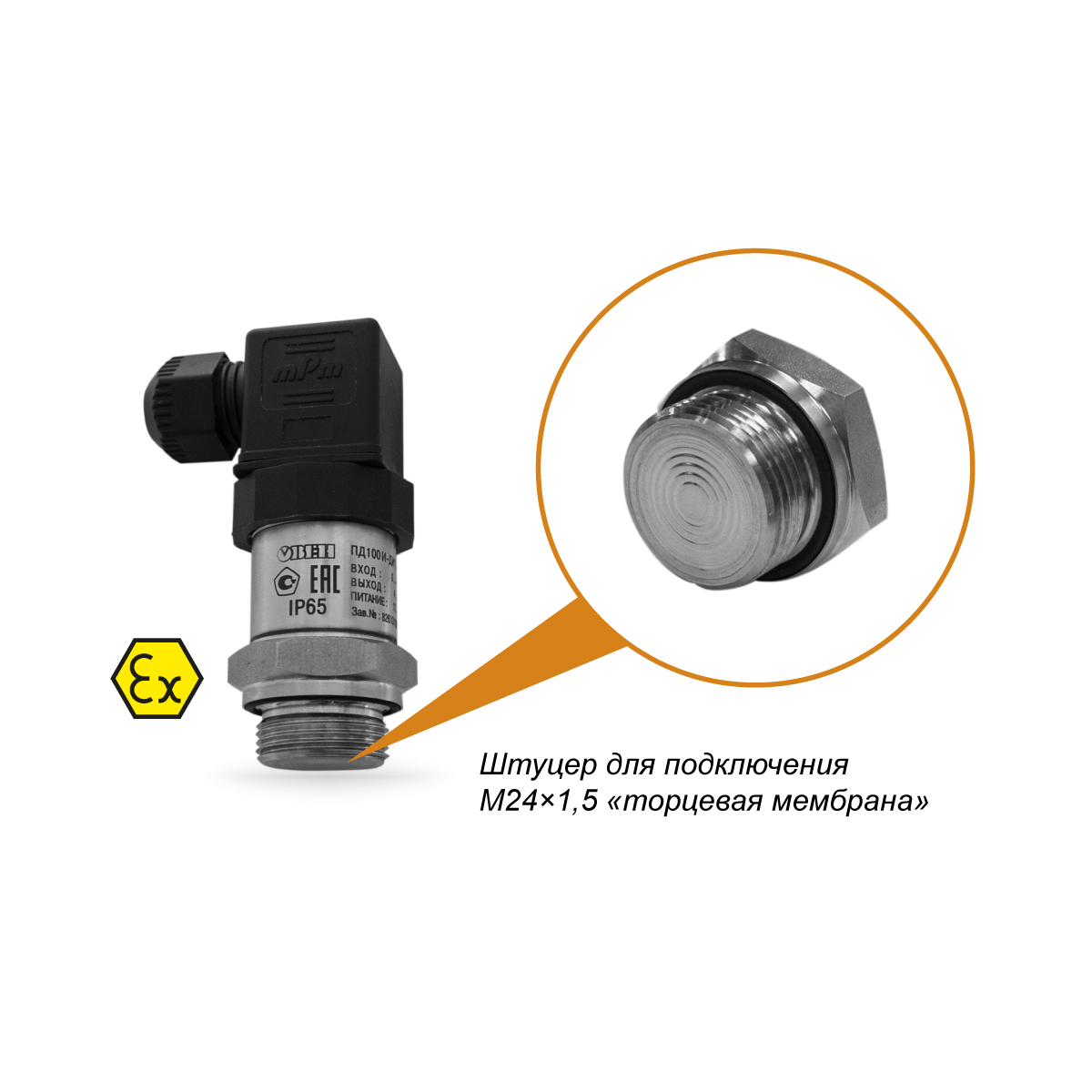

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с торцевой мембраной M24×1,5 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.
Преобразователь ПД100И применяется для измерения уровня в открытых емкостях и измерения давления в трубопроводах на взрывоопасных пищевых производствах, для измерения давления мазута и других взрывоопасных вязких или загрязнённых сред.
Среда измерения
Cильнозагрязнённые, высоковязкие, коксующиеся жидкости.
Отличительные особенности
- Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
- Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
- Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
- Стабильное значение "ноля" преобразователя.
- Датчик внесен в Государственный реестр средств измерения.
- Бесплатная заводская первичная поверка.
Основные характеристики:
- Верхний предел измерений – от 0,01 до 2,5 МПа.
- Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Диапазон температур измеряемой среды: –40…+100 °С.
- Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
- Межповерочный интервал – 5 лет / 4 года.
- Взрывозащита – «искробезопасная цепь» 1Ex ia IIC T6 Gb.
Стандартный срок производства 6 рабочих дней.
Наименование | Значение |
Выходной сигнал постоянного тока | 4...20 мА, 2-проводная схема |
Основная приведенная погрешность | 0,25; 0,5; 1,5 % ВПИ |
Диапазон рабочих температур измеряемой среды | –40…+100 °С |
Напряжение питания | 12…36 В постоянного тока |
Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
Потребляемая мощность | не более 0,8 Вт |
Помехоустойчивость | класс А по ГОСТ 30804.6.2-2013 |
Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
Степень защиты корпуса | IP65 |
Устойчивость к климатическим воздействиям | УХЛ3.1 |
Диапазон рабочих температур окружающего воздуха | –40…+80 °С |
Атмосферное давление рабочее | 84,0...106,7 кПа |
Среднее время наработки на отказ | не менее 500 000 ч |
Средний срок службы | 12 лет |
Межповерочный интервал | 4 / 5 лет |
Методика поверки | КУВФ.406230.100 МП |
Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
Штуцер для подключения | M24×1,5 «торцевая мембрана» |
Тип электрического соединителя | EN175301-803 форма А |
Габаритный размер (по высоте) | не более 95 мм |
Перегрузочная способность | не менее 200 % от ВПИ |
Предельное давление перегрузки | не менее 400 % от ВПИ |
