    РД30 механическое реле перепада давления для систем вентиляции и кондиционирования (прессостат)

    Главная
    -
    Каталог
    -
    Датчики
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Преобразователи давления
    Датчики температурыДатчики влажности и температуры воздухаДатчики уровняДатчики газаБесконтактные датчикиБарьеры искрозащитыНормирующие преобразователиСопутствующие товарыАксессуары для датчиков давленияАксессуары для датчиков температурыАксессуары для датчиков уровня
    -РД30 механическое реле перепада давления для систем вентиляции и кондиционирования (прессостат)
    • РД30 механическое реле перепада давления для систем вентиляции и кондиционирования (прессостат)
    • РД30 механическое реле перепада давления для систем вентиляции и кондиционирования (прессостат)
    Овен

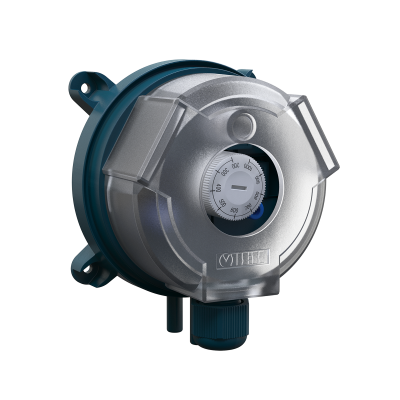

    РД30 механическое реле перепада давления для систем вентиляции и кондиционирования (прессостат)
    Купить
    Экономия
    от 1 920 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    РД30-ДД200
    1 920 ₽/шт
    - +
    В корзинуВ корзине
    РД30-ДД400
    1 920 ₽/шт
    - +
    В корзинуВ корзине
    РД30-ДД500
    1 920 ₽/шт
    - +
    В корзинуВ корзине
    РД30-ДД1000
    1 920 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации РД30-ДД 777,8 кб
    Сертификат соответствия РД30 362,5 кб

    Описание

    РД30 представляет собой механическое реле перепада давления (прессостат) с поворотным указателем для ручной настройки порога срабатывания. В зависимости от разности давления относительно уставки реле замыкает или размыкает электрическую цепь, осуществляя дискретное управление аварийной сигнализацией.

    Реле серии РД30 являются экономичным и надежным решением для мониторинга давления в фильтрах, вентиляторах и воздуховодах HVAC-систем. Реле применяются для контроля:

    • состояния (обрыва) приводных ремней вентиляторов;
    • засорения фильтров;
    • контроля изменения воздушного потока в воздуховодах.

    Среда измерения

    Воздух, неагрессивные и негорючие газы.

    Отличительные особенности

    • Удобная и простая настройка – реле поставляется полностью готовым к эксплуатации, не требует сложных настроек, установка точки отсчета перепада давления осуществляется поворотной рукояткой с нанесенной шкалой.
    • Простой и быстрый ввод в эксплуатацию – комплект поставки включает в себя: реле, силиконовую трубку длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов.
    • Не требует подключения напряжения питания – для работы реле необходимо подключить только провода цепи управления аварийной сигнализацией и импульсные трубки.
    • Сделано в РФ.

    Основные характеристики

    • Коммутируемый ток – до 1,5 А (250 В).
    • Диапазоны уставки: от 20 до 1000 Па.
    • Степень защиты корпуса – IP54.
    • Температура измеряемой среды: -20…+85 °С.
    • Перегрузочная способность – до 10 кПа.
    • Погрешность срабатывания – 15 %, но не менее ±10 Па.

    Стандартный срок производства – 1 рабочий день.

    Наименование параметра

    Значение

    РД30- ДД200

    РД30- ДД400

    РД30- ДД500

    РД30- ДД1000

    Общие характеристики

    Рабочая среда

    Воздух, неагрессивные и негорючие газы

    Диапазон задаваемой уставки перепада давления

    20…200 Па

    40…400 Па

    50…500 Па

    200…1000 Па

    Дифференциал (Рдиф.), не более

    10 Па

    20 Па

    20 Па

    100 Па

    Рабочий диапазон абсолютного давления

    84...118 кПа

    Максимальный перепад давления между штуцерами Р1 и Р2

    10 кПа

    Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В)

    0,1 А

    Максимальное переменное напряжение коммутации (Uпер)

    250 В

    Максимальный переменный ток коммутации (Uпер = 250 В)

    1,5 А

    Подведение давления к прибору

    Через встроенные штуцеры Ø 6 мм

    Погрешность срабатывания реле

    ±15 %, но не менее ±10 Па

    Управляющий выход

    Реле, SPDT

    Подключение сигнальных проводов

    К винтовым клеммам прибора

    Подключение штуцера Р1

    Область повышенного давления

    Подключение штуцера Р2

    Область пониженного давления

    Диаметр подключаемого трехжильного кабеля

    3...8 мм

    Сопротивление изоляции (питание-корпус), не менее:

    – при 250 В

    20 МОм

    – при 250 В на верхнем пределе рабочего диапазона температур

    5 МОм

    Конструктивные параметры

    Расположение оси крепежного отверстия прибора

    Вертикально, штуцерами вниз

    Степень защиты по ГОСТ 14254

    IP54

    Масса прибора, не более:

    – без упаковки

    150 г

    – в упаковке

    270 г

    Характеристики надежности

    Средняя наработка на отказ, не менее

    87 000 ч

    Срок службы, не менее

    10 лет

    Условия эксплуатации

    Температура окружающей среды

    –20...+85 °С

    Относительная влажность, не более

    85 % (при +25 °С)


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
