    МР1 модуль расширения для ТРМ133М и ТРМ132М

    Главная
    -
    Каталог
    -
    Контрольно-измерительные приборы
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Контрольно-измерительные приборы для гвс, отопления, вентиляции и котельных
    Измерители-регуляторыДля пищевых производствСчетчики, таймеры, тахометрыДля управления насосамиДля электрических сетейПриборы для индикации и управления задвижкамиАрхиваторыРучные задатчики сигналовДополнительные устройства
    -МР1 модуль расширения для ТРМ133М и ТРМ132М
    • МР1 модуль расширения для ТРМ133М и ТРМ132М
    • МР1 модуль расширения для ТРМ133М и ТРМ132М
    Овен

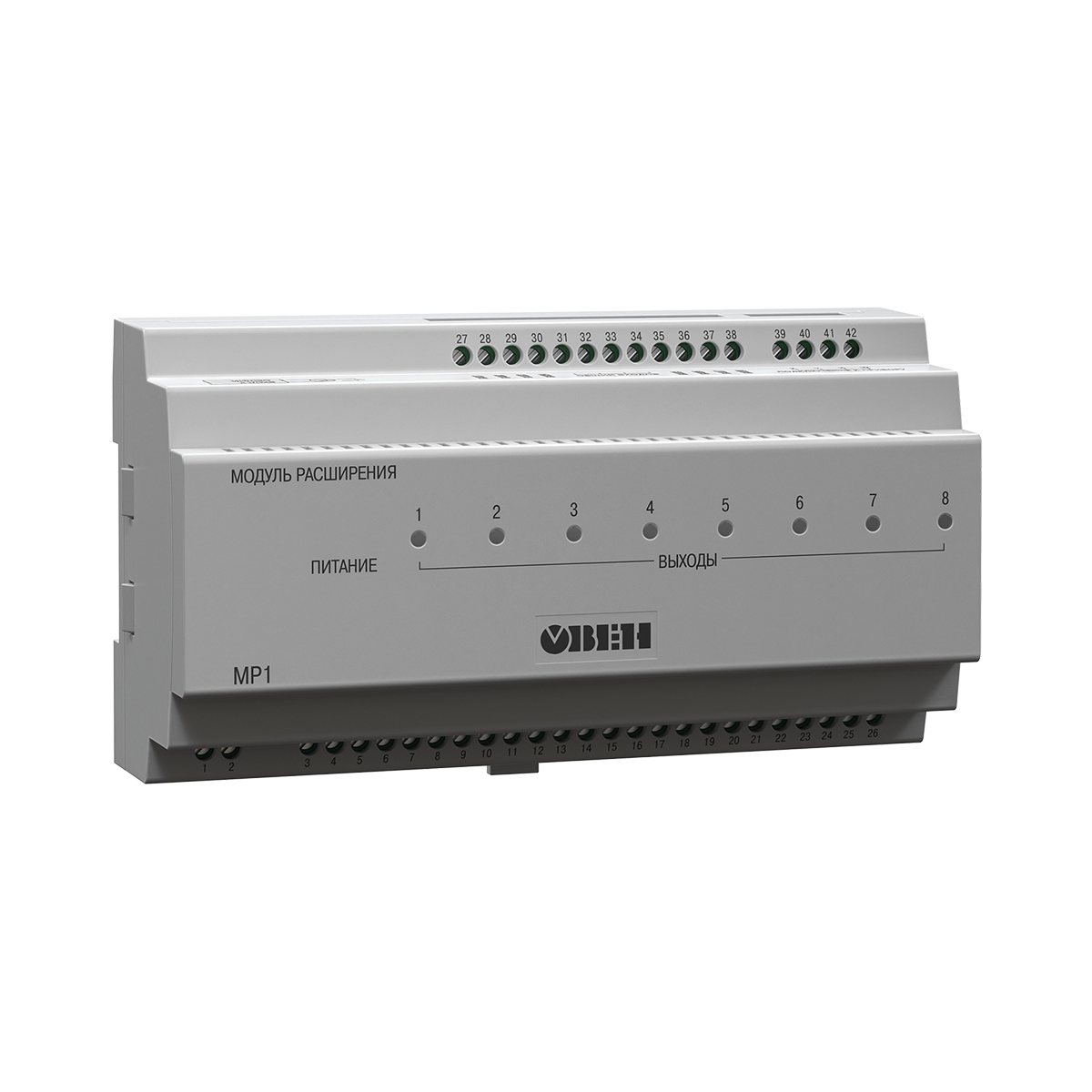

    МР1 модуль расширения для ТРМ133М и ТРМ132М
    Купить
    Нашли дешевле?
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Документы

    Руководство по эксплуатации МР1 245,5 кб
    Декларация о соответствии на МР1 140,3 кб

    Описание

    Модуль МР1 имеет два режима эксплуатации:

    1. Увеличения количества дискретных выходов, приборов (при подключении через интерфейс МР1):
      • ПЛК63
      • ПЛК73
      • ТРМ133М
      • ТРМ132М
    2. Усилитель сигнала для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например ОВЕН МПР51 (аналог БКМ1).

    Модуль выпускается в корпусе типа Д9 для крепления на DIN-рейку.

    Основные функции

    • Увеличение количества выходных элементов вышеуказанных приборов;
    • Использование в качестве блока силовых выходных элементов для приборов, имеющих на выходе транзисторные ключи n–p–n-типа, например, ОВЕН МПР51 (аналог БКМ1);
    • 8 дискретных выходных элементов в различных комбинациях:
      • э/м реле 4 А 220 В;
      • транзисторные оптопары 400 мА 60 В;
      • симисторные оптопары 0,5 А 250 В;
      • для управления твердотельным реле 4...6 В 50 мА.

    Общие технические характеристики

    Напряжение питания

    90…264 В переменного тока частотой 47…63 Гц

    Потребляемая мощность

    не более 12 ВА

    Количество выходных элементов

    8

    Тип корпуса

    на DIN-рейку Д9

    Габаритные размеры корпуса

    157×86×58 мм

    Степень защиты корпуса

    IP20

    Характеристики выходных элементов

    Обозн.

    Тип выходного элемента (ВЭ)

    Электрические характеристики

    Р

    электромагнитное реле

    4 А при 220 В 50 Гц, cos φ > 0,4

    К

    транзисторная оптопара структуры n–p–n типа

    400 мА при 60 В

    С

    симисторная оптопара
    для управления однофазной нагрузкой

    50 мА при 250 В (пост. откр. симистор)
    или 1 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс)

    Т

    выход для управления
    твердотельным реле

    выходное напряжение 4...6 В
    максимальный выходной ток 50 мА

    Условия эксплуатации

    Температура окружающего воздуха

    +1...+50 °С

    Атмосферное давление

    86...106,7 кПа

    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

    не более 80 %


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Купить
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2022 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
