СУНА-121 контроллер для групп насосов с поддержкой датчиков 4…20 мА и RS-485
Цены
Описание

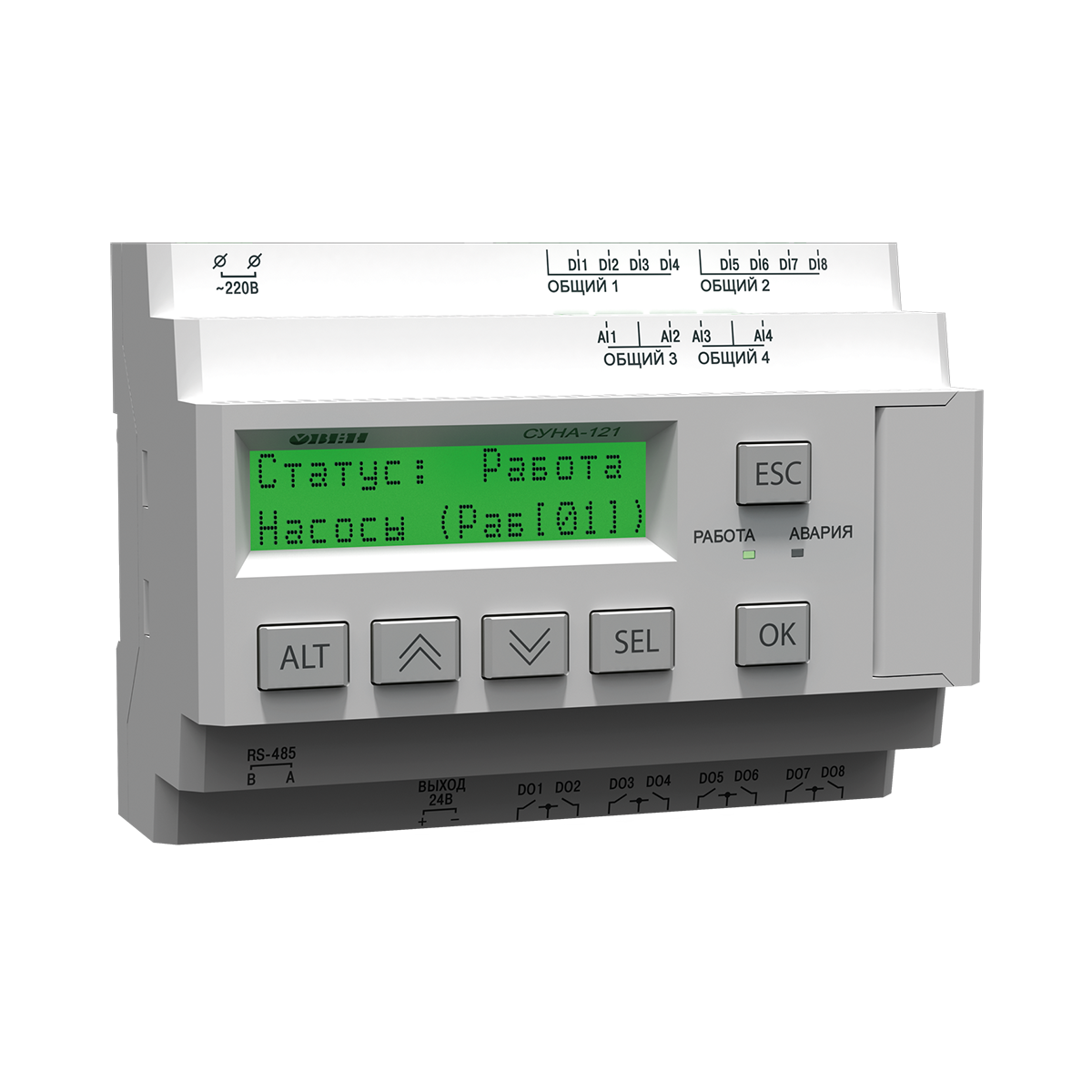

СУНА-121 - контроллер с готовыми алгоритмами для управления насосными группами. Предназначен для применения в системах водоснабжения, водозабора, повышения давления, канализационных сооружений и прочих объектов, на которых требуется управление насосами.
СУНА-121 выпускается в 9-ти модификациях и позволяет реализовать следующие алгоритмы управления насосными группами:
- Чередование 2-х насосов.
- Чередование 3-х насосов.
- Регулирование давления, 2 насоса, по реле давления.
- Регулирование давления, 2 насоса, по аналоговому датчику давления.
- Регулирование давления, 3 насоса, по аналоговому датчику давления.
- Заполнение/опорожнение резервуара, 2 насоса, дискретные датчики уровня.
- Заполнение/опорожнение резервуара, 2 насоса, аналоговый датчик уровня.
- Заполнение/опорожнение резервуара, 3 насоса, аналоговый датчик уровня.
- Управление канализационной насосной станцией, 2 насоса, аналоговый и дискретный (2 дискретных) датчики уровня или 4 дискретных датчика уровня.
| Наименование | Значение (свойства) | ||
| СУНА-121.220.хх | СУНА-121.24.хх | ||
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) | |
| Гальваническая развязка | есть | ||
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) | |
| Потребляемая мощность, не более | 17 ВА | 10 Вт | |
| Встроенный источник питания | есть | - | |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24±3 | - | |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | - | |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - | |
| Сетевые возможности | |||
| Интерфейс связи | RS-485 | ||
| Протокол связи | Modbus-RTU, Modbus-ASCII | ||
| Режим работы | Slave – алгоритмы 01…08 | ||
| 1-ый интерфейс RS-485 – Slave, 2-ой интерфейс RS-485 – Master (опрос двух модулей МЭ110-224.1Т для защиты насосов по току) – алгоритм 09 | |||
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | ||
| Конструкция | |||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | ||
| Габаритные размеры, мм | 123×90×58 | ||
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | ||
| Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | ||
| Средний срок службы, лет | 8 | ||
| Дискретные входы | |||
| Количество входов | 8 | ||
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) | |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) | |
| Тип датчика для дискретного входа | механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | - механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); | |
| - с выходными транзисторными ключами (например, имеющие на выходе транзистор p-n-p-типа с открытым коллектором) | |||
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 | |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 | |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 | |
| Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 | |
| Минимальная длительность импульса, воспринимаемая дискретным входом, мс | 50 | 2 | |
| Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс | 100 | 30 | |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | ||
| Электрическая прочность изоляции, В | 1780 между группами входов | ||
| 2830 между другими цепями контроллера | |||
| Аналоговые входы | |||
| Количество | 4 | ||
| Тип измеряемых сигналов, униполярный | 4…20 мА, 0…4 кОм | ||
| Предел основной приведенной, погрешности, % | ± 1 % | ||
| Сопротивление встроенного шунтирующего резистора для режима 4…20мА, Ом | 121 | ||
| Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | ||
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | ||
| Гальваническая развязка | Отсутствует | ||
| Дискретные выходы | |||
| Количество выходных устройств | 8 | ||
| Тип выходного устройства | Дискретный, релейные (нормально-разомкнутые контакты) | ||
| Гальваническая развязка | Индивидуальная | ||
| Электрическая прочность изоляции, В | 2830 | ||
| Коммутируемое напряжение в нагрузке, В, не более | |||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | ||
| – для цепи переменного тока | 250 (резистивная нагрузка) | ||
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока | ||
| Установившийся ток при максимальном напряжении: | |||
| – для цепи постоянного тока, А, не более | 5 (резистивная нагрузка) | ||
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | ||
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | ||
| Механический ресурс реле, циклов, не менее | 10 000 000 | ||
| Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка; | ||
| 100 000: 3 А при 250 В переменного тока; | |||
| 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка; | |||
| 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | |||
| Индикация и элементы управления | |||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2×16 символов | ||
| Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | ||
| Количество механических кнопок | 6 | ||
Условия эксплуатации прибора
Прибор эксплуатируется при следующих условиях:
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: -20…+55 °С.
- Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
- Атмосферное давление: от 84 до 106,7 кПа.
- Высота над уровнем моря не более 2000 м.
- По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
- По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
- По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
- Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
- По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).
Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:
- для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
- для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
