ИТП компактный измеритель
Цены
Документы
Описание

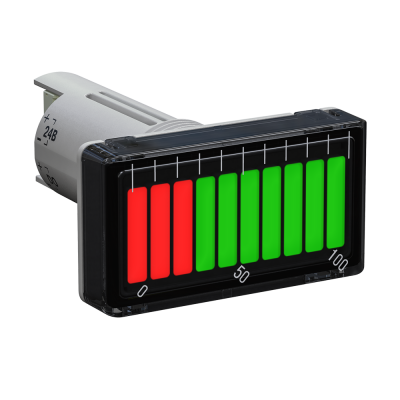

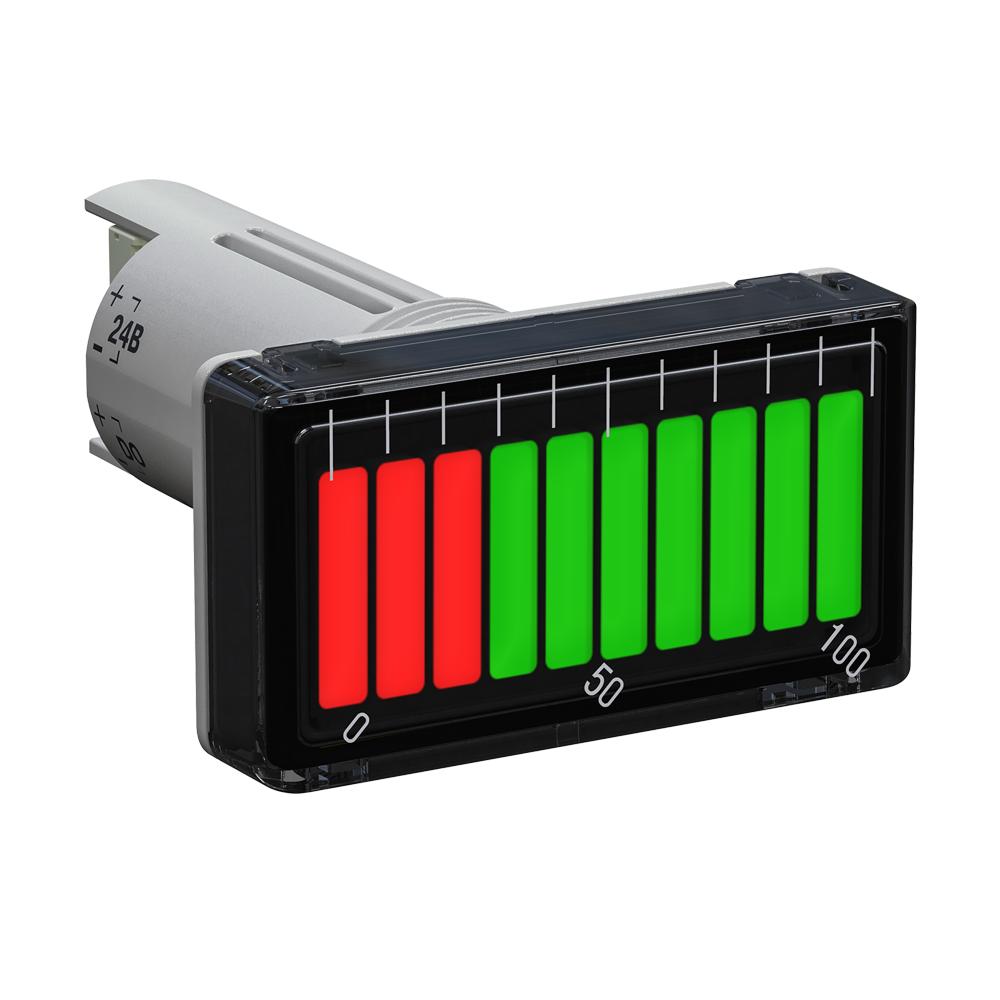

Измерители технологических параметров линейки ИТП-1х предназначены для контроля и отображения на цифровом и диаграммном индикаторах унифицированных сигналов тока и напряжения, поддерживают работу со стандартными датчиками температуры без применения нормирующих преобразователей. Приборы ИТП-14, ИТП-15 и ИТП-16 оснащены функцией сигнализации и выполнены в компактных, удобных для монтажа корпусах.
Измеряемые сигналы ИТП-11
- Ток: 4…20 мА с питанием от сигнала
Измеряемые сигналы для ИТП-14
- Ток: 0…20 мА, 0…5 мА, 4…20 мА.
- Напряжения: 0…10 В, 2…10 В.
Измеряемые сигналы для ИТП-15
- Ток: 0…20 мА, 4…20 мА.
- Напряжения: 0…10 В, 2…10 В.
ИТП-16 поддерживает градуировки
- Термоэлектрических преобразователей: L (ГОСТ 8.525 и DIN43710), K, J, N, T, S, R, B, A(1-3).
- Термометров сопротивления: M, Cu, П, Pt, Ni при 50, 100, 500, 1000 Ом.
Функциональные возможности приборов ИТП
- Контроль температуры или другой физической величины (давления, влажности, уровня и т. п.).
- Масштабирование измеренного сигнала в нужные единицы измерения (для ИТП-11, ИТП-14).
- Возможность вычисления квадратного корня (для ИТП-11, ИТП-14).
-
Возможность настройки двуцветной зоны сигнализации (для ИТП-15).
- Индикация аварии при обрыве входного сигнала или выхода за указанные границы.
- Возможность мигания индикатора при входе измеряемой величины в критическую зону*.
- Выходное устройство для сигнализации или управления 200 мА 42 В (для ИТП-14, ИТП-15 и ИТП-16).
- Питание:
- от внешнего источника постоянного напряжения 24 В (для ИТП-14, ИТП-15 и ИТП-16);
- от токовой петли, падение напряжения 4 В (для ИТП-11 в щитовом корпусе)**.
- Крепление:
- на дверцу щита в отверстие 22 мм;
- на стену (для ИТП-11);
- DIN-рейку (для ИТП-11);
- на трубу (для ИТП-11).
- Самозажимные клеммные соединители (для ИТП-14, ИТП-15 и ИТП-16).
- Красная или зеленая индикация (оговаривается при заказе для всех, кроме ИТП-15).
- Эксплуатация при температуре окружающий среды: от -40 до +60 °С.
- Гарантийный срок эксплуатации: 2 года.
- Межповерочный интервал:
- ИТП-11 – 3 года (ИТП-11.КР(ЗЛ).Н3 в государственный реестр СИ не внесен)
- ИТП-14 и ИТП-16 – 5 лет
Внимание: для приборов ИТП-11.х.Н3 (настенное исполнение):
* функция мигания индикатора отсутствует;
**падение напряжения при питании от измеряемого сигнала составляет 10 В.
| Наименование | ИТП-11 | ИТП-14 | ИТП-15 | ИТП-16 |
|
| Измеритель 4…20 мА с питанием от изменяемого сигнала | Измеритель унифицированных сигналов с внешним питанием | Измеритель унифицированных сигналов диаграммный | Измеритель термопар и термосопротивлений с внешним питанием |
| Питание | ||||
| Напряжение питания | Токовая петля датчика 4…20 мА, не более 4 В | 10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт | ||
| Характеристики входных сигналов | ||||
| Количество каналов измерения | 1 | 1 | 1 | 1 |
| Тип входного сигнала | 4…20 мА | Ток 0...5 мА, 0(4)…20 мА | 0(4)…20 мА | См. таблицу «Характеристики измерительных датчиков» |
| Входное сопротивление при измерении напряжения, не более | - | 250 кОм | ||
| Время опроса входа, не более | 1 с | 0,3 с | 0,3 с | 1 с |
| Метрологические характеристики | ||||
| Пределы основной приведенной погрешности, % | ±(0,2+N), где N – единица последнего разряда, выраженная в процентах от диапазона преобразования | ±0,25 | ±0,25 | ±0,25 – при работе с ТС, унифицированными сигналами напряжения; ±0,5 – при работе с ТП |
| Характеристики выходных сигналов | ||||
| Количество выходных устройств | - | 1 | 1 | 1 |
| Типы выходных устройств | - | Транзисторный ключ n-p-n типа: - максимальный постоянный ток нагрузки 200 мА - максимальное напряжение постоянного тока 42 В | ||
| Конструктивные исполнения | ||||
| Габаритные размеры |
| Щитовой Щ9: 26×48×65 мм | ||
| Условия эксплуатации | ||||
| Диапазон рабочих температур | -40…+80 ⁰С | -40…+60 ⁰С | ||
| Относительная влажность воздуха | Не более 80 %, при +35 °С и более низких температурах без конденсации влаги | |||
| Атмосферное давление | От 84 до 106,7 кПа | |||
| Устойчивость к механическим воздействиям | Прибор соответствует группе исполнения N2 по ГОСТ Р 52931–2008 | |||
| Устойчивость к электромагнитным воздействиям | Прибор соответствует оборудованию класса А по ГОСТ Р МЭК 61326-1-2014 | |||
| Характеристики надежности | ||||
| Степень защиты корпуса: | ||||
| – настенный Н3 | IP65 | |||
| – щитовой Щ9 (со стороны лицевой панели) | IP65 | |||
| – щитовой Щ9 (со стороны клемм) | IP20 | |||
| Средняя наработка на отказ | 100000 ч | |||
| Средний срок службы | 12 лет | |||
Характеристики измерительных датчиков
| Обозначение на индикаторе | Условное обозначение датчика | Диапазон измерений, °С |
| Термопреобразователи сопротивления по ГОСТ 6651-2009 | ||
| c50 | Cu50 (α1)=0,00426°С-1) | -50 …+200 |
| c.50 | 50М (α=0,00428 °С-1) | -180 …+200 |
| P50 | Pt50 (α=0,00385 °С-1) | -200…+850 |
| P.50 | 50П (α=0,00391 °С-1) | -200…+850 |
| c100 | Cu100 (α=0,00426°С-1) | -50 …+200 |
| c.100 | 100М (α=0,00428 °С-1) | -180 …+200 |
| P100 | Pt100 (α=0,00385 °С-1) | -200…+850 |
| P.100 | 100П (α=0,00391 °С-1) | -200…+850 |
| N100 | Ni100 (α=0,00617 °С-1) | -60…+180 |
| P500 | Pt500 (α=0,00385 °С-1) | -200…+850 |
| P.500 | 500П (α=0,00391 °С-1) | -200…+850 |
| c 500 | Cu500 (α=0,00426 °С-1) | -50 …+200 |
| c .500 | 500М (α=0,00428 °С-1) | -180 …+200 |
| n500 | Ni500 (α=0,00617 °С-1) | -60…+180 |
| c1E3 | Cu1000 (α=0,00426°С-1) | -50…+200 |
| c.1E3 | 1000М (α=0,00428°С-1) | -180…+200 |
| P1E3 | Pt1000 (α=0,00385°С-1) | -200…+850 |
| P.1E3 | 1000П (α=0,00391°С1) | -200…+850 |
| n1E3 | Ni1000 (α=0,00617°С1) | -60…+180 |
| Пирометры сумм. излучения по ГОСТ 10627-71 | ||
| PK15 | РК-15 | +400…+1500 |
| PK20 | РК-20 | +600…+2000 |
| PC20 | РС-20 | +900…+2000 |
| Сигнал напряжения по ГОСТ 26.011-80 | ||
| 0-1 | 0...1 В |
|
| Сигнал напряжения | ||
| 50.50 | -50...+50 мВ |
|
| Термоэлектрические преобразователи по ГОСТ Р 8.585-2001 | ||
| tP.L | TХК (L) | -200...+800 |
| tP.KA | TХА (К) | -200…+1300 |
| tP.J | TЖК (J) | -200…+1200 |
| tP.n | TНН (N) | -200…+1300 |
| tP.t | TМК (Т) | -250…+400 |
| tP.S | TПП (S) | -50…+1750 |
| tP.r | TПП (R) | -50…+1750 |
| tP.b | TПР (В) | +200…+1800 |
| tP.A1 | TВР (А-1) | 0…+2500 |
| tP.A2 | TВР (А-2) | 0…+1800 |
| tP.A3 | TВР (А-3) | 0…+1800 |
| Термоэлектрические преобразователи по DIN 43710 | ||
| tP.tL | TypeL | -200…+900 |
Примечание.
1) α температурный коэффициент термометра сопротивления – отношение разницы сопротивлений датчика, измеренных при температуре 100 и 0 °С, к его сопротивлению, измеренному при 0 °С (R0), деленное на 100 °С и округленное до пятого знака после запятой.
