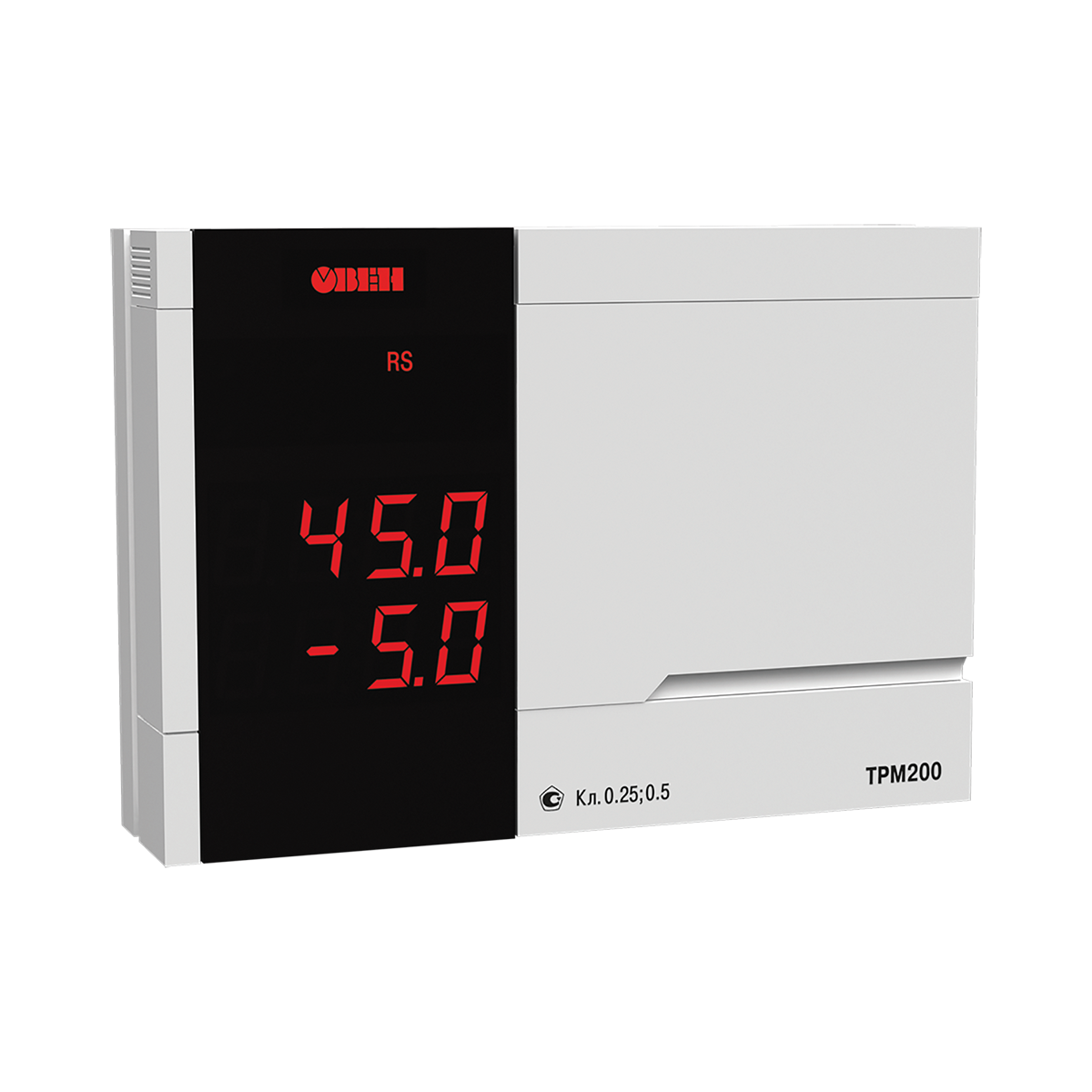

ТРМ200 двухканальный измеритель с универсальным входом и RS-485
Цены
Документы
Описание
Функциональные возможности прибора ОВЕН ТРМ200
- Два универсальных входа для подключения широкого спектра датчиков (температуры, давления, уровня и других физических параметров).
- Два ярких светодиодных индикатора, позволяющих отображать измеренные значения с двух входов, их разность, квадратный корень
- 4 типа корпуса: Н, Щ1, Щ2, Н2
- Цифровая фильтрация и коррекция входного сигнала, а также масштабирования шкалы для аналогового входа
- Интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Несколько уровней защиты настроек прибора для разных групп специалистов
- Программирование с лицевой панели или из конфигуратора
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ200: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE, библиотеки WIN DLL.
Назначение измерительного прибора ОВЕН ТРМ200
Прибор ОВЕН ТРМ200 – двухканальный измеритель, применяемый для измерения температуры, уровня, давления, влажности, веса и других физических параметров теплоносителей и различных сред (в зависимости от подключенных датчиков). Измерительный прибор ОВЕН ТРМ200 предназначен для использования в холодильных установках, сушильных шкафах, печах, пастеризаторах и на другом технологическом оборудовании.
Питание
| Напряжение питания | 90…245 В переменного тока |
| Частота напряжения питания | 47...63 Гц |
Универсальные входы
| Количество универсальных входов | 2 |
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
| Время опроса входа | 1 с |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
| – напряжения | не менее 100 кОм |
| Предел допустимой основной погрешности: | |
| – для термометров сопротивления | ±0,25 % |
| – для остальных видов сигналов | ±0,5 % |
Интерфейс связи
| Тип интерфейса | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
| Тип кабеля | экранированная витая пара |
| Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
| Габаритные размеры и степень защиты корпуса | |
| Щитовой Щ1 | 96×96×70 мм, IP54* |
| Щитовой Щ2 | 96×48×100 мм, IP54* |
| Настенный Н | 130×105×65 мм, IP44 |
| Настенный Н2 | 150×105×35 мм, IP20 |
| * со стороны передней панели | |
Характеристики измерительных датчиков
| Код in.t1(2) | Тип датчика | Диапазон измерений |
| r385 | ТСП 50П W100 = 1.385 | –200…+750 °С |
| r.385 | ТСП 100П W100 = 1.385 (Pt 100) | –200…+750 °С |
| r391 | ТСП 50П W100 = 1.391 | –200…+750 °С |
| r.391 | ТСП 100П W100 = 1.391 | –200…+750 °С |
| r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
| r426 | ТСМ 50М W100 = 1.426 | –50…+200 °С |
| r.426 | ТСМ 100М W100 = 1.426 | –50…+200 °С |
| r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
| r428 | ТСМ 50М W100 = 1.428 | –190…+200 °С |
| r.428 | ТСМ 100М W100 = 1.428 | –190…+200 °С |
| E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
| E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
| E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
| E_ _b | термопара ТПР (В) | +200…+1800 °C |
| E_ _J | термопара ТЖК (J) | –200…+1200 °С |
| E_ _K | термопара ТХА (K) | –200…+1300 °С |
| E_ _L | термопара ТХК (L) | –200…+800 °С |
| E_ _n | термопара ТНН (N) | –200…+1300 °С |
| E_ _r | термопара ТПП (R) | 0…+1750 °C |
| E_ _S | термопара ТПП (S) | 0…+1750 °C |
| E_ _t | термопара ТМК (Т) | –200…+400 °C |
| i 0_5 | ток 0…5 мА | 0…100 % |
| i 0.20 | ток 0…20 мA | 0…100 % |
| i 4.20 | ток 4…20 мА | 0…100 % |
| U-50 | напряжение –50…+50 мВ | 0…100 % |
| U0_1 | напряжение 0…1 В | 0…100 % |
