2ТРМ1 двухканальный регулятор с универсальным входом
Цены
Документы
Описание
2ТРМ1 – промышленный терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.) по одному или двум каналам одновременно.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.

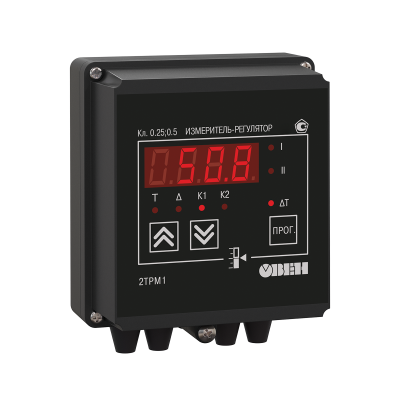

| 2ТРМ1 в корпусе для крепления в щит Щ1, Щ2, Щ5 и на DIN-рейку | уже в продаже |
| 2ТРМ1 в корпусе для крепления на стену Н | В разработке. Заказать 2ТРМ1-Х.У |
Возможности регулятора
- Измерение и регулирование физических величин по двум каналам:
- по двухпозиционному закону;
- одной измеряемой величины по трехпозиционному закону;
- аналоговое П-регулирование;
- погодозависимое регулирование.
- Контроль обрыва связи с исполнительными механизмами.
- Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0...10 В.
- Сигнализация о выходе измеряемой величины за заданные пределы.
- Регулирование по разности двух физических величин.
- Ручной режим управления исполнительными механизмами.
Преимущества
Сравнительная таблица линеек
| Отличительный критерий | 2ТРМ1.У | 2ТРМ1.У2 |
| Корпус |  |  |
| Цифровой индикатор | Один | Два |
| Кнопки управления | Три | Четыре |
| Клеммная колодка | Лепестковая | Лифтовая |
| Высота индикатора | 14 мм | 20 мм |
| Монтаж в щит | Одна плоскость, штыревой зацеп | Одна или две плоскости, «трещетка» |
| Шунт для входных сигналов тока | Внешний | Встроенный |
| RS-485 | Отсутствует | По заказу |
| Уплотнитель для обеспечения IP | Съемный | Встроенный |
| Корпусное исполнение Щ5, 48×48мм | Нет | Есть |
| Погодозависимое регулирование | Нет | Есть |
| Ручной режим управления | Нет | Есть |
| Контроль аварии LBA | Нет | Есть |
| Исполнение на -40°С | Заказная позиция | Стандартная позиция |
| Встроенный источник питания 24 В | Есть | Есть (только для исполнения без RS-485) |
| Напряжение питания переменного тока | ~90…264В (номинальное 230В) | |||
| Частота напряжения питания | 50, 60 Гц | |||
| Потребляемая мощность | не более 10 ВА | |||
| Напряжение встроенного источника питания нормирующих преобразователей | 24 ± 2,4 В (только для исполнения без RS-485) | |||
| Максимально допустимый ток источника питания | 50 мА | |||
| Универсальные входы | ||||
| Количество универсальных входов | 2 | |||
| Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» | |||
| Время опроса входа: | Не более 1 секунды | |||
| Предел основной приведенной погрешности измерения: | ||||
| - для термоэлектрических преобразователей с включенной компенсацией холодного спая | ±0,5 % | |||
| - для остальных видов датчиков | ±0,25 % | |||
| Выходные устройства | ||||
| Количество выходных устройств | 2 | |||
| Типы выходных устройств | Р, К, С, Т, И, У | |||
| Корпус | ||||
| Щитовой Щ1 | 96×96×53, IP54* | |||
| Щитовой Щ2 | 96×48×100, IP54* | |||
| Щитовой Щ5 | 48×48×103, IP54* | |||
| Настенный Н (Начало продаж – II квартал 2022 года) | 105×130×65, IP44 | |||
| DIN-реечный | 72×90×58, IP20 | |||
| * со стороны передней панели | ||||
| Условия эксплуатации |
| |||
| Температура окружающего воздуха | –40...+50 °С | |||
| Атмосферное давление | 84...106,7 кПа | |||
| Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) | Не более 85 % | |||
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики | ||
| Р | электромагнитное реле | Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,4. Ток не более 3 А при постоянном напряжении не более 30 В | ||
| К | транзисторная оптопара n-p-n типа | Постоянный ток не более 400 мА при постоянном напряжении не более 60 В | ||
| С | симисторная оптопара | Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В | ||
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Постоянный ток 4...20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12...30 В рассчитывается в зависимости от сопротивления нагрузки | ||
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В | ||
| Т | выход для управления твердотельным реле | Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В | ||
