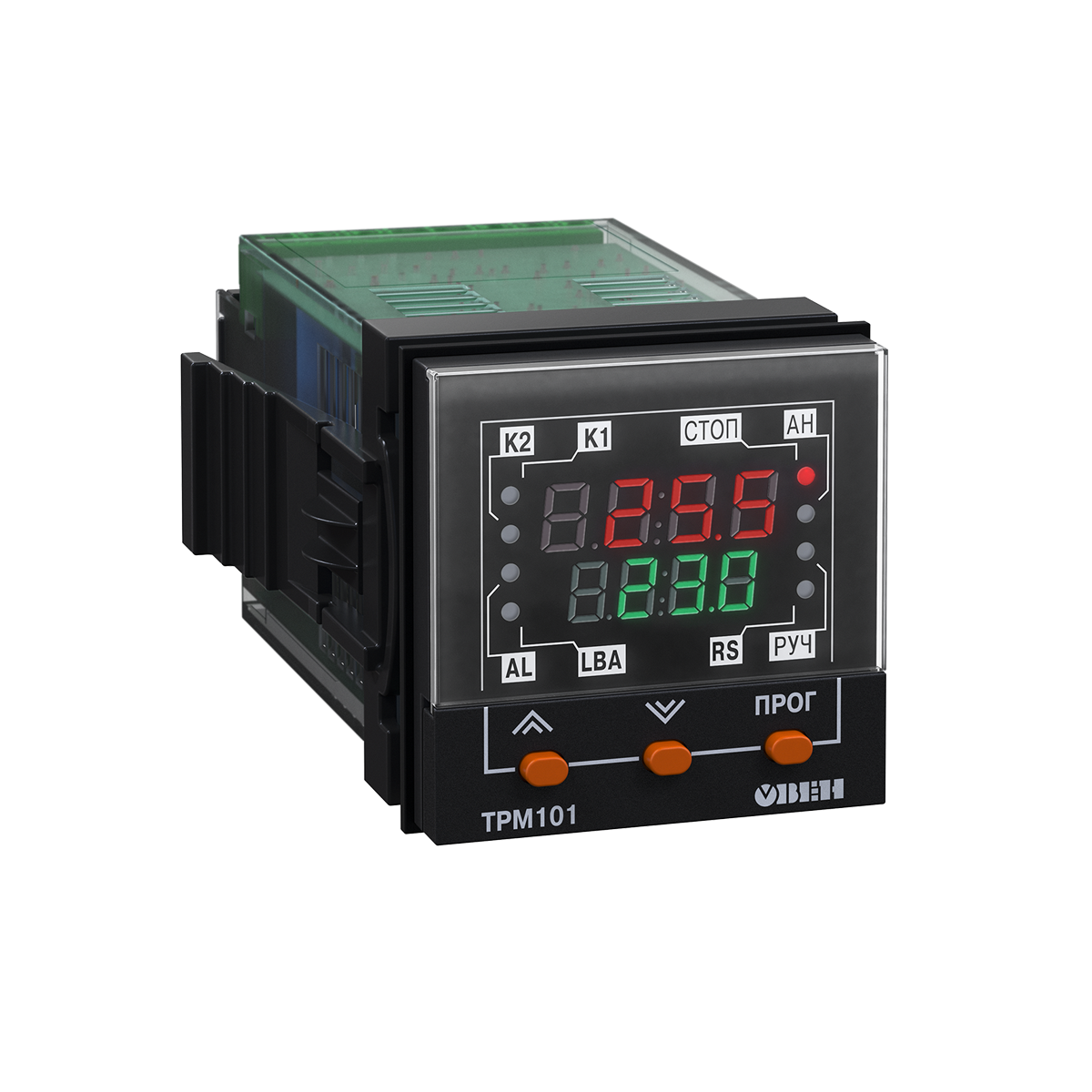

ТРМ101 ПИД-регулятор с универсальным входом в корпусе 48×48 мм
Цены
Документы
Описание
Назначение ПИД – регулятора ОВЕН ТРМ101
ПИД-регулятор температуры, давления или других физических величин в различных технологических процессах ОВЕН ТРМ101 предназначен для точного поддержания заданных параметров. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т. п.
Класс точности регулятора 0,5.
ПИД-регулятор температуры, давления и др. выпускается в щитовом корпусе типа Щ5, степень защиты IP54 со стороны передней панели.
Функциональные возможности ПИД-регулятора ОВЕН ТРМ101
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
- Сигнализация о возникновении аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы
- об обрыве в цепи регулирования (LBA)
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- Бесконтактное управление нагрузкой через внешнее твердотельное реле
- Встроенный интерфейс RS-485 (протокол ОВЕН)
- Конфигурирование ПИД-регулятора температуры, давления и др. величин осуществляется на ПК или с передней панели прибора
- Уровни защиты параметров для разных групп специалистов
- Два выхода в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для подключения твердотельного реле
Функциональную схему регулятора можно посмотреть здесь, возможные схемы подключения регулятора здесь. В комплект поставки пид-регулятора бесплатно входит: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Питание
| Напряжение питания | 90…245 В частотой 47...63 Гц |
Универсальный вход 1
| Предел допустимой основной погрешности измерения входного параметра | ±0,5 % |
| Входное сопротивление при подключении источника сигнала: | |
| – тока | 100 Ом ± 0,1 % |
| – напряжения | не менее 100 кОм |
Дополнительный вход 2
| Сопротивление внешнего ключа: | |
| – в состоянии «замкнуто» | 0...1 кОм |
| – в состоянии «разомкнуто» | более 100 кОм |
Выходы
| Количество выходных устройств | 2 |
Интерфейс связи
| Тип интерфейса | RS-485 |
| Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Корпус
| Тип корпуса и его габаритные размеры (без элементов крепления) | щитовой Щ5, 48×48×102 мм |
| Степень защиты корпуса | IP54 (со стороны передней панели) |
Характеристики выходных устройств
| Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
| Р | электромагнитное реле | 1 А (ПИД-регулирование) |
| К | транзисторная оптопара структуры n–p–n типа | 200 мА при 50 В пост. тока |
| С | симисторная оптопара | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
| Т | выход для управления | выходное напряжение 4...6 В |
> 0,4 или 30 В пост. токаХарактеристики измерительных датчиков
| Код in-t | Тип датчика | Диапазон измерений |
| r385 | ТСП50 W100 = 1.385 | –200…+750 °С |
| r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
| r391 | ТСП50 W100 = 1.391 | –200…+750 °С |
| r.391 | ТСП100 W100 = 1.391 | –200…+750 °С |
| r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
| r426 | ТСМ50 W100 = 1.426 | –50…+200 °С |
| r.426 | ТСМ100 W100 = 1.426 | –50…+200 °С |
| r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
| r428 | ТСМ50 W100 = 1.428 | –190…+200 °С |
| r.428 | ТСМ100 W100 = 1.428 | –190…+200 °С |
| E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
| E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
| E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
| E_ _b | термопара ТПР (В) | +200…+1800 °C |
| E_ _J | термопара ТЖК (J) | –200…+1200 °С |
| E_ _K | термопара ТХА (K) | –200…+1300 °С |
| E_ _L | термопара ТХК (L) | –200…+800 °С |
| E_ _n | термопара ТНН (N) | –200…+1300 °С |
| E_ _r | термопара ТПП (R) | 0…+1750 °C |
| E_ _S | термопара ТПП (S) | 0…+1750 °C |
| E_ _t | термопара ТМК (Т) | –200…+400 °C |
| i 0_5 | ток 0…5 мА | 0…100 % |
| i 0.20 | ток 0…20 мA | 0…100 % |
| i 4.20 | ток 4…20 мА | 0…100 % |
| U-50 | напряжение –50…+50 мВ | 0…100 % |
| U0_1 | напряжение 0…1 В | 0…100 % |
Условия эксплуатации
| Температура воздуха, окружающего корпус прибора | +1…+50 °C |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при 35 °C) | 30...85 % |
