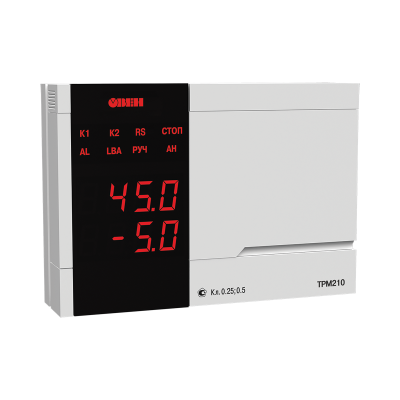

ТРМ210 ПИД-регулятор с универсальным входом и RS-485
Цены
Документы
Описание
ОВЕН ТРМ210 – ПИД-регулятор температуры, давления или других физических величин, предназначен для точного поддержания заданных параметров в различных технологических процессах. Используется в составе сложного технологического оборудования: экструдеров, термопластавтоматов, печей, упаковочного, полиграфического, вакуум-формовочного оборудования и т.п.
Класс точности регулятора 0,5/0,25.
Прибор выпускается в 4-х типах корпусов: настенном Н, щитовых Щ1, Щ2 и новом эргономичном корпусе Н2
Функциональные возможности ПИД - регулятора ОВЕН ТРМ210
- Универсальный вход для подключения широкого спектра датчиков температуры, давления, влажности и др.
- ПИД-регулирование измеренной величины с использованием «нагревателя» или «холодильника»
- Автонастройка ПИД-регулятора по современному эффективному алгоритму
- Дистанционный пуск и остановка ПИД-регулятора с помощью внешнего устройства, подключенного к дополнительному входу 2
- Сигнализация об аварийной ситуации двух типов:
- о выходе регулируемой величины за заданные пределы
- об обрыве в цепи регулирования (LBA).
- Регулирование мощности (например, для управления инфракрасной лампой) совместно с прибором ОВЕН БУСТ при использовании токового выхода 4...20 мА
- Бесконтактное управление нагрузкой через внешнее твердотельное реле
- ДВА ВЫХОДА в любых комбинациях: электромагнитное реле, оптосимистор, оптотранзистор, «токовая петля» 4...20 мА, унифицированное напряжение 0..10 В, специализированный выход для управления внешним твердотельным реле
- Встроенный интерфейс RS-485 (протокол ОВЕН, Modbus ASCII/RTU)
- Конфигурирование на ПК или с передней панели прибора
- Уровни защиты параметров для разных групп специалистов
Вы можете скачать бесплатно ПО для прибора ОВЕН ТРМ210: ОРС-сервер, драйвер для работы со SCADA-системой TRACE MODE; библиотеки WIN DLL
Питание
Напряжение питания | 90…245 В переменного тока |
Частота напряжения питания | 47...63 Гц |
Универсальный вход 1
Типы входных датчиков и сигналов | см. таблицу «Характеристики измерительных датчиков» |
Время опроса входа | 1 с |
Входное сопротивление при подключении источника сигнала |
|
– тока | 100 Ом ± 0,1 % (при подключении внешнего резистора) |
– напряжения | не менее 100 кОм |
Предел допустимой основной погрешности измерения входного параметра | |
– для термометров сопротивления | ±0,25 % |
– для отальных видов сигналов | ±0,5 % |
Дополнительный вход 2
Сопротивление внешнего ключа: | |
– в состоянии «замкнуто» | 0...1 кОм |
– в состоянии «разомкнуто» | более 100 кОм |
Выходы
Количество выходных устройств | 2 |
Интерфейс связи
Тип интерфейса | RS-485 |
Скорость передачи данных | 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с |
Протокол передачи данных | ОВЕН, Modbus RTU, Modbus ASCII |
Корпус
Габаритные размеры и степень защиты корпуса | |
Щитовой Щ1 | 96×96×70 мм, IP54* |
Щитовой Щ2 | 96×48×100 мм, IP54* |
Настенный Н | 130×105×65 мм, IP44 |
Настенный Н2 | 150×105×35мм, IP20 |
* со стороны передней панели |
Характеристики выходных устройств
Обозначение | Тип выходного устройства (ВУ) | Электрические характеристики |
Р | электромагнитное реле | 1 А (ПИД-регулирование) |
К | транзисторная оптопара структуры n–p–n типа | 200 мА при 50 В пост. тока |
С | симисторная оптопара | 50 мА при 240 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс) |
И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | нагрузка 0…1000 Ом, напряжение питания 10...30 В пост. тока |
У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | нагрузка не менее 2 кОм, напряжение питания 15...32 В |
Т | выход для управления | выходное напряжение 4...6 В |
Характеристики измерительных датчиков
Код in-t | Тип датчика | Диапазон измерений |
r385 | ТСП50 W100 = 1.385 | –200…+750 °С |
r.385 | ТСП100 W100 = 1.385 (Pt 100) | –200…+750 °С |
r391 | ТСП50 W100 = 1.391 | –200…+750 °С |
r.391 | ТСП100 W100 = 1.391 | –200…+750 °С |
r-21 | ТСП гр. 21 (R0=46 Oм, W100 = 1.391) | –200…+750 °С |
r426 | ТСМ50 W100 = 1.426 | –50…+200 °С |
r.426 | ТСМ100 W100 = 1.426 | –50…+200 °С |
r-23 | ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) | –50…+200 °С |
r428 | ТСМ50 W100 = 1.428 | –190…+200 °С |
r.428 | ТСМ100 W100 = 1.428 | –190…+200 °С |
E_A1 | термопара ТВР (А-1) | 0…+2500 °С |
E_A2 | термопара ТВР (А-2) | 0…+1800 °C |
E_A3 | термопара ТВР (А-3) | 0…+1800 °C |
E_ _b | термопара ТПР (В) | +200…+1800 °C |
E_ _J | термопара ТЖК (J) | –200…+1200 °С |
E_ _K | термопара ТХА (K) | –200…+1300 °С |
E_ _L | термопара ТХК (L) | –200…+800 °С |
E_ _n | термопара ТНН (N) | –200…+1300 °С |
E_ _r | термопара ТПП (R) | 0…+1750 °C |
E_ _S | термопара ТПП (S) | 0…+1750 °C |
E_ _t | термопара ТМК (Т) | –200…+400 °C |
i 0_5 | ток 0…5 мА | 0…100 % |
i 0.20 | ток 0…20 мA | 0…100 % |
i 4.20 | ток 4…20 мА | 0…100 % |
U-50 | напряжение –50…+50 мВ | 0…100 % |
U0_1 | напряжение 0…1 В | 0…100 % |
Условия эксплуатации
Температура воздуха, окружающего корпус прибора | +1…+50 °C |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 35 °C) | 30...80 % |
