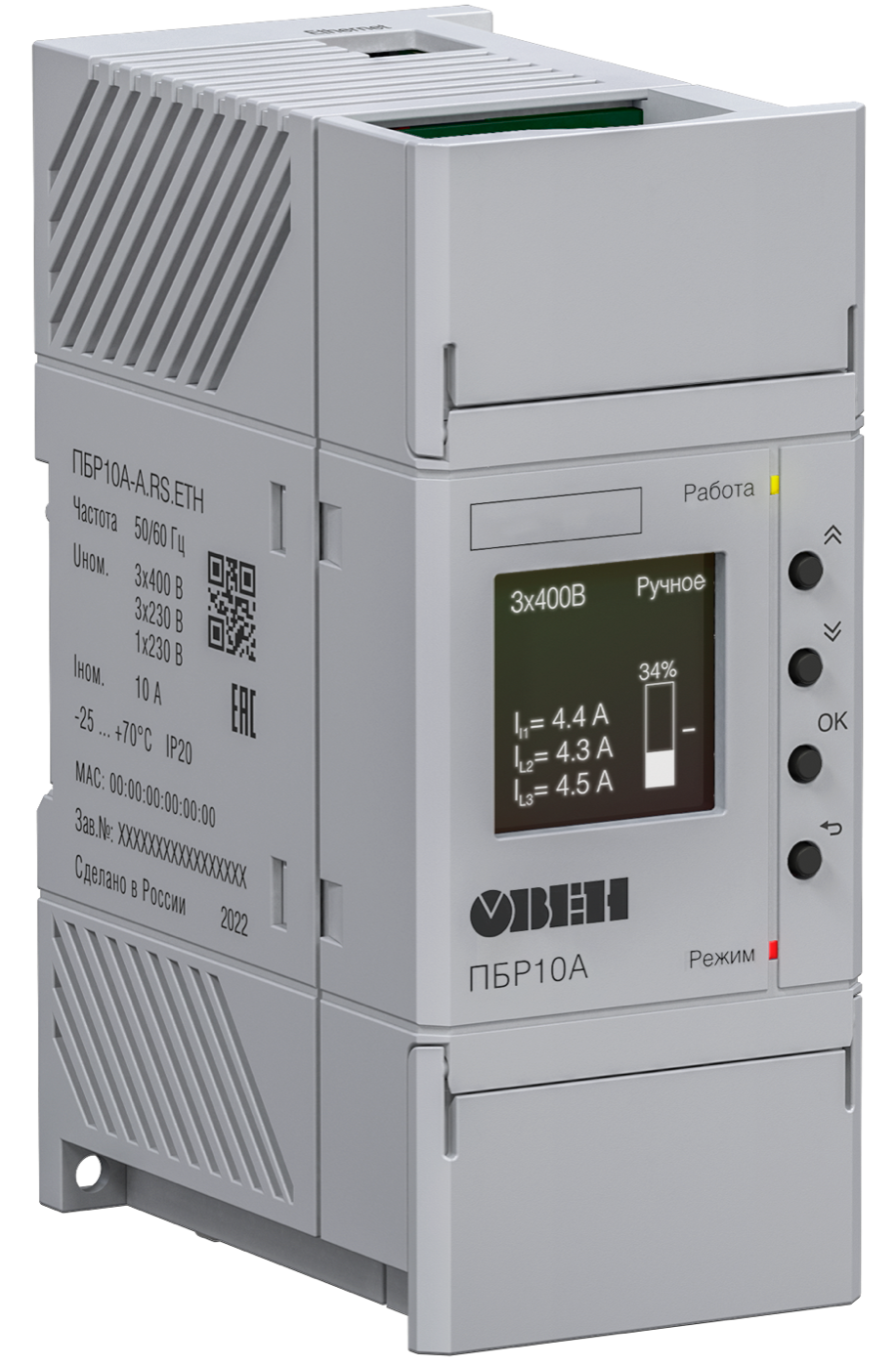

    ПБР10А пускатель бесконтактный реверсивный

    Главная
    -
    Каталог
    -
    Контрольно-измерительные приборы
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Приборы для индикации и управления задвижками
    Измерители-регуляторыДля ГВС, отопления, вентиляции и котельныхДля пищевых производствСчетчики, таймеры, тахометрыДля управления насосамиДля электрических сетейАрхиваторыРучные задатчики сигналовДополнительные устройства
    -ПБР10А пускатель бесконтактный реверсивный
    • ПБР10А пускатель бесконтактный реверсивный
    • ПБР10А пускатель бесконтактный реверсивный
    Овен
    ПБР10А пускатель бесконтактный реверсивный
    Купить
    Экономия
    от 29 376 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    ПБР10А-Д.A.RS.ETH
    29 376 ₽/шт
    - +
    В корзинуВ корзине
    ПБР10А-Д.A.RS.ETH.АО
    29 376 ₽/шт
    - +
    В корзинуВ корзине
    ПБР10А-А.RS.ETH
    29 802 ₽/шт
    - +
    В корзинуВ корзине
    ПБР10А-A.RS.ETH.АО
    30 378 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации (краткое) ПБР10А 1,8 мб
    Руководство по эксплуатации ПБР10А 2,5 мб
    Шаблон Owen OPC Server 130,2 кб
    Шаблон OwenLogic 6,1 кб
    Шаблоны модулей Mx210 и др. устройств для CODESYS V3.5 7,7 мб
    Шаблоны модулей Mx110 и др. устройств для CODESYS V3.5 5,8 мб
    Декларация о соответствии на ПБР10А 836,2 кб
    Сертификат о соответствии на ПБР10А 398,7 кб
    Обновление ПО ПБР10А_v2.49 1,3 мб
    Обновление ПО ПБР10А_v2.49 (Owen Configurator) 1,1 мб

    Описание

    Прибор представляет собой многофункциональный полупроводниковый пускатель с микропроцессорным управлением, предназначенный для управления и защиты электрических исполнительных механизмов регулирующей, запорно-регулирующей и запорной арматуры, которые имеют в своем составе трехфазные асинхронные или синхронные двигатели с напряжением питания 3×400 В или 3×230 В либо однофазные конденсаторные двигатели переменного тока с напряжением питания 230 В.

    Преимущества

    • OLED-дисплей с понятной индикацией.
    • Компактный корпус.
    • Несколько интерфейсов для управления (AI, DI, RS-485, Ethernet).
    • Сохранение журнала событий.
    • Разделение уровня доступов в меню.
    • USB-порт для настройки пускателя.

     Основные параметры

    Параметр

    Характеристика

    Напряжение питания двигателя

    • 1×230 В (1-фазный двигатель)
    • 3×230 В (3-фазный двигатель)
    • 3×400 В (3-фазный двигатель)

    Номинальный ток двигателя

    До 10 А

    Пуск

    Плавный пуск с байпасными реле (время пуска 100 мс)

    Управление

    • Универсальный аналоговый вход
    • 5 дискретных входов (3 программируемых)
    • Ethernet
    • Micro USB
    • RS-485

    Степень защиты корпуса

    IP20

    Примеры применения

    Применение ПБР10А в системе водоснабжения
    Применение ПБР10А в нефтяной промышленности

    Принцип работы

    При получении команд на изменение положения арматуры прибор определяет необходимое направление движения арматуры и соответствующим образом коммутирует реле реверса. Далее производится плавный пуск электродвигателя арматуры посредством изменения угла управления силовыми симисторами (время пуска 100 мс). После разгона электродвигателя подключаются байпасные реле и переводят двигатель на работу от сети для снижения тепловых потерь в приборе. При достижении арматурой требуемого положения напряжение с электродвигателя снимается, и арматура останавливается. Положение арматуры контролируется по концевым выключателям и времени или по аналоговому датчику положения.

    Функциональная схема

    Параметр

    Значение

    Питание

    Напряжение питания переменного

    1×230 В

    2×230 В

    3×400 В

    Частота питающего напряжения

    50(±3), 60(±3) Гц

    Нагрузка

    Максимальный ток

    10 А

    Максимальное количество пусков электродвигателя в час

    630

    Аналоговый вход

    Количество

    2

    Тип входов

    0…10 В, 2…10 В, 0…20 мА, 4…20 мА, 0…5 мА

    Номинальное значение входного сопротивления

    40 кОм (0…10 В, 2…10 В)

    125 Ом (0…20 мА, 4…20 мА, 0…5 мА)

    Дискретный вход

    Количество

    5

    Тип входов

    Цифровой

    Напряжение:

    «Логической единицы»

    15…30 В

    «Логического нуля»

    -3…5 В

    Минимальная длительность импульса 1 мс

    Аналоговый выход (опционально)

    Количество

    1

    Тип выхода

    0…1 В, 0…10 В, 0…20 мА, 4…20 мА

    Дискретный выход

    Количество

    1

    Тип выхода

    Релейный, НО

    Тип нагрузки

    Резистивная

    RS-485

    Максимальная скорость обмена

    115200 Кбит/с

    Максимальная длина линии связи

    1200 м

    Протокол обмена

    Modbus RTU

    Ethernet

    Скорость обмена

    10/100 Мбит/с

    Протокол обмена

    Modbus TCP

    USB

    Версия

    2.0

    Тип разъема

    MicroUSB

    Корпус

    Степень защиты корпуса

    IP20

    Полный список технических характеристик вы сможете найти в руководстве по эксплуатации.


    Отзывы

    Нет оценок
    Оставить отзыв

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем
    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
