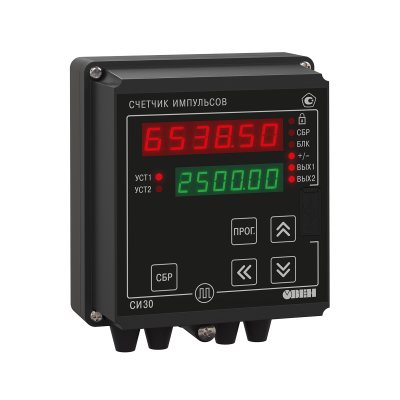

СИ30 счетчик импульсов с поддержкой энкодеров и RS-485
Цены
Документы
Описание
Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.
Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.
ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

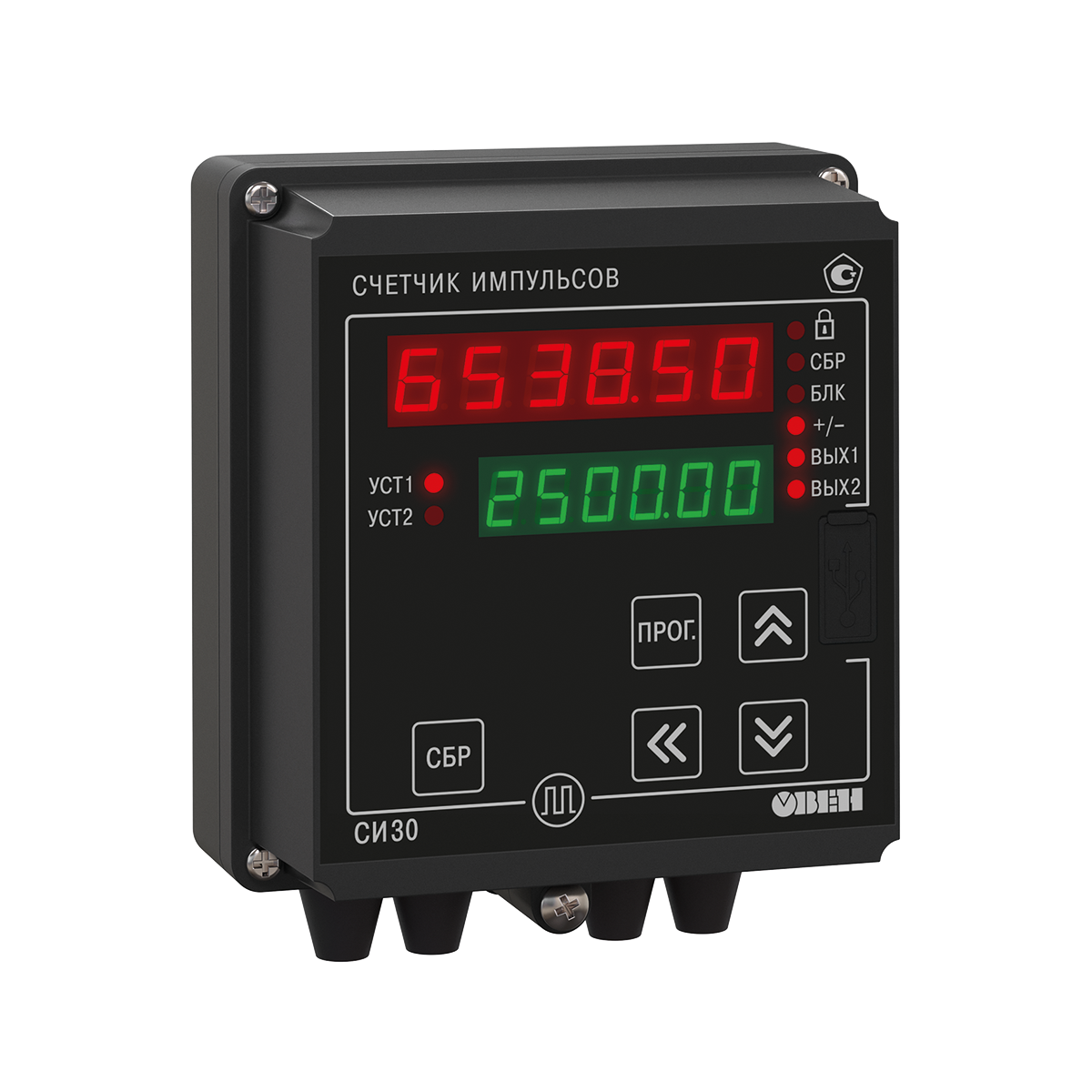

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.
Основные функциональные возможности счетчика импульсов ОВЕН СИ30
- Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
- Определение направления вращательного движения узлов и механизмов.
- Перевод количества импульсов в реальные единицы измерения продукции.
- Выбор позиции десятичной точки.
- Коэффициент масштабирования.
- Четыре режима работы выходных устройств.
- Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
- Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
- Встроенный источник питания датчиков - 24В с максимальным током нагрузки не более 100 мА.
- Управление нагрузкой с помощью двух выходных устройств.
- Сохранение результатов счета при отключении питания.
- Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
- Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
- Автоматическое определение протокола связи.
- Конфигуратор для настройки счетчика с ПК.
- Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.
| Параметр | Значение |
| Диапазон переменного напряжения питания: | |
| – напряжение, В | от 90 до 250 |
| – частота, Гц | от 47 до 63 |
| Диапазон постоянного напряжения питания, В | от 10,5 до 30 |
| Максимальная потребляемая мощность, ВА, не более | 12,5 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет | 8 |
| Межповерочный интервал, лет | 2 |
| Частота входных импульсов, Гц, не более | 10000 |
| Длительность входных импульсов, мкс, не менее | 50 |
| Диапазон значений умножителя | от 0,00001 до 99999 |
| Частота входного фильтра, Гц | от 1 до 50000 |
| Скважность импульса, не менее | 2 |
| Входы | |
| Количество входов управления | 4 |
| Подключаемые датчики | – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.); – n-p-n–типа с открытым коллекторным выходом; – p-n-p–типа. |
| Напряжение низкого (активного) уровня на входах, В | 0…4 |
| Напряжение высокого уровня на входах, В | 10…30 |
| Количество счетных разрядов | 6 |
| Интерфейсы связи | RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН) USB |
Прибор эксплуатируется при следующих условиях
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от минус 20 до +70 °С
- Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
- Атмосферное давление от 84 до 106,7 кПа
По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.
