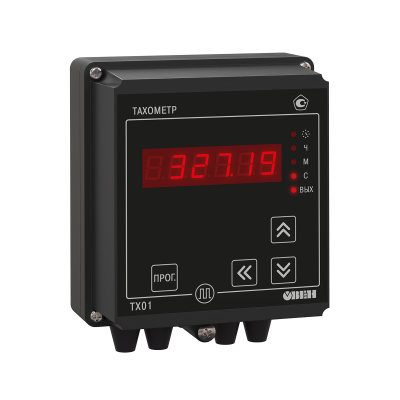

    ТХ01-RS тахометр с RS-485

    Главная
    -
    Каталог
    -
    Контрольно-измерительные приборы
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Счетчики, таймеры, тахометры
    Измерители-регуляторыДля ГВС, отопления, вентиляции и котельныхДля пищевых производствДля управления насосамиДля электрических сетейПриборы для индикации и управления задвижкамиАрхиваторыРучные задатчики сигналовДополнительные устройства
    -ТХ01-RS тахометр с RS-485
    • ТХ01-RS  тахометр с RS-485
    • ТХ01-RS  тахометр с RS-485
    Овен
    ТХ01-RS тахометр с RS-485
    Купить
    Экономия
    от 8 707.20 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    ТХ01-24.Н.Р-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Щ2.Р-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Н.Р-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-24.Щ2.УР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Н.УР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-24.Щ2.Р-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Щ2.ИР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Щ2.УР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-24.Щ2.ИР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-224.Н.ИР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-24.Н.ИР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине
    ТХ01-24.Н.УР-RS
    8 707.20 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации ТХ01-RS 4,4 мб
    User guide ТХ01-RS 13,8 мб
    Руководство по эксплуатации ТХ01 929,3 кб
    Методика поверки ТХ01 580,5 кб
    Декларация о соответствии на ТХ01 24В 115,3 кб
    Декларация о соответствии на ТХ01 220В 121,1 кб
    Свидетельство о типовом одобрении ТХ01 334,6 кб
    Сертификат средств измерений ТХ01 94,3 кб
    Сертификат средств измерений ТХ01 750,3 кб
    Приказ о продлении СИ, срок действия которых заканчиваетсяв период с 28 мая по 27 ноября 2020 г. 29,3 кб

    Описание

    Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

    Функциональные возможности

    • Измерение скорости вращения и времени наработки.
    • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
    • 2 модификации по напряжению питания:
      • универсальный источник питания (~110 В, ~230 В и =24 В);
      • питание от бортовой сети или аккумулятора (=12 В и =24 В).
    • Подключение датчиков n-p-n и p-n-p-типа, герконов.
    • Интерфейс RS-485 (Modbus RTU/ASCII).
    • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
    • Защита настроек паролем.
    • Сохранение настроек и результатов при отключении питания.
    • Работа при низких температурах: -20…+70 °С.

    Особенности тахометра ТХ01-RS

    • Госреестр средств измерений РФ, Белоруссии.
    • Свидетельство о типовом одобрении (Морской регистр).
    • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
    • Аналоговый выход (И, У) – 2 режима работы:
      • П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
      • Регистратор (сигнал изменяется в зависимости от частоты).
    • Каждая модификация имеет в базе:
      • интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
      • питание от =24 В.
      • релейный выход (8 А, ~220 В).

    Питание

    Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS

    - напряжение, В

    от 90 до 264 (номинальные значения 110, 220 или 240)

    - частота, Гц от 47 до 63 (номинальные значения 50 и 60 Гц)

    Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В

    от 20 до 34  (номинальное значение 24)

    Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В

    от 10,5 до 30 (номинальные значения 12 и 24)

    Максимальная потребляемая мощность:

    - ТХ01-24.Х. ХР-RS, Вт, не более

    не более 8

    - ТХ01-224.Х. ХР-RS, ВА, не более не более 10

    Характеристики входов

    Параметр

    Значение

    Частота входного сигнала, Гц

    от 2,5 до 2500

    Диапазон измерения, об/мин

    от 12 до 150 000

    Подключаемые датчики

    p-n-p-, n-p-n–типа с открытым коллекторным выходом, «сухой контакт» (герконы)

    Максимальный входной ток, мА

    10

    Входной ток при активном уровне сигнала, мА, не менее

    4,5

    Максимальное входное напряжение, В

    30

    Длительность импульса на счетном входе, мкс, не менее

    10

    Длительность сигнала на входе «Счет наработки», мс, не менее

    300

     Счетчик времени наработки

    Диапазон измерения

    от 1 с до 9999 суток 23 ч

    Встроенный источник питания

    Номинальное выходное постоянное напряжение

    24 ± 3 В

    Максимальный выходной ток

    50 мА

    Выходные элементы

    Тип ВУ

    Технические характеристики

    Значение

    Реле электромагнитное (Р)

    Номинальный ток нагрузки, А

    8

    Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В

    220

    Максимальное напряжение нагрузки постоянного тока, В

    30

    Электрическая прочность контактов, В, не менее

    1000

    ЦАП

    «параметр-ток»

    (И)

    Выходной сигнал постоянного тока, мА

    Сопротивление нагрузки, Ом

    Номинальное сопротивление нагрузки

    Напряжение питания ЦАП, В

    Основная приведенная погрешность выходов ЦАП, %, не более

    от 4 до 20

    от 0 до 1300

    700 Ом

    от 10 до 36

    0,5

    ЦАП

    «параметр-напряжение»

    (У)

    Выходной сигнал постоянного напряжения

    Сопротивление нагрузки, не менее

    Напряжение питания ЦАП

    Основная приведенная погрешность выходов ЦАП, %, не более

    от 0 до 10 В

    5 кОм

    от 15 до 36 В

    0,5

    Метрологические характеристики

    Параметр

    Значение

    Предел допускаемой приведенной погрешности измерений, %, не более

    ±0,5

    Интервал между поверками, лет

    2

    Средний срок службы, лет

    12

    Интерфейсы связи

    Интерфейс

    RS-485

    Протоколы передачи данных

    Modbus RTU/ASCII

    Условия эксплуатации

    Температура окружающего воздуха

    -20...+70 °С

    Атмосферное давление

    84...106,7 кПа

    Относительная влажность воздуха (при 35 °С)

    не более 95 %


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
