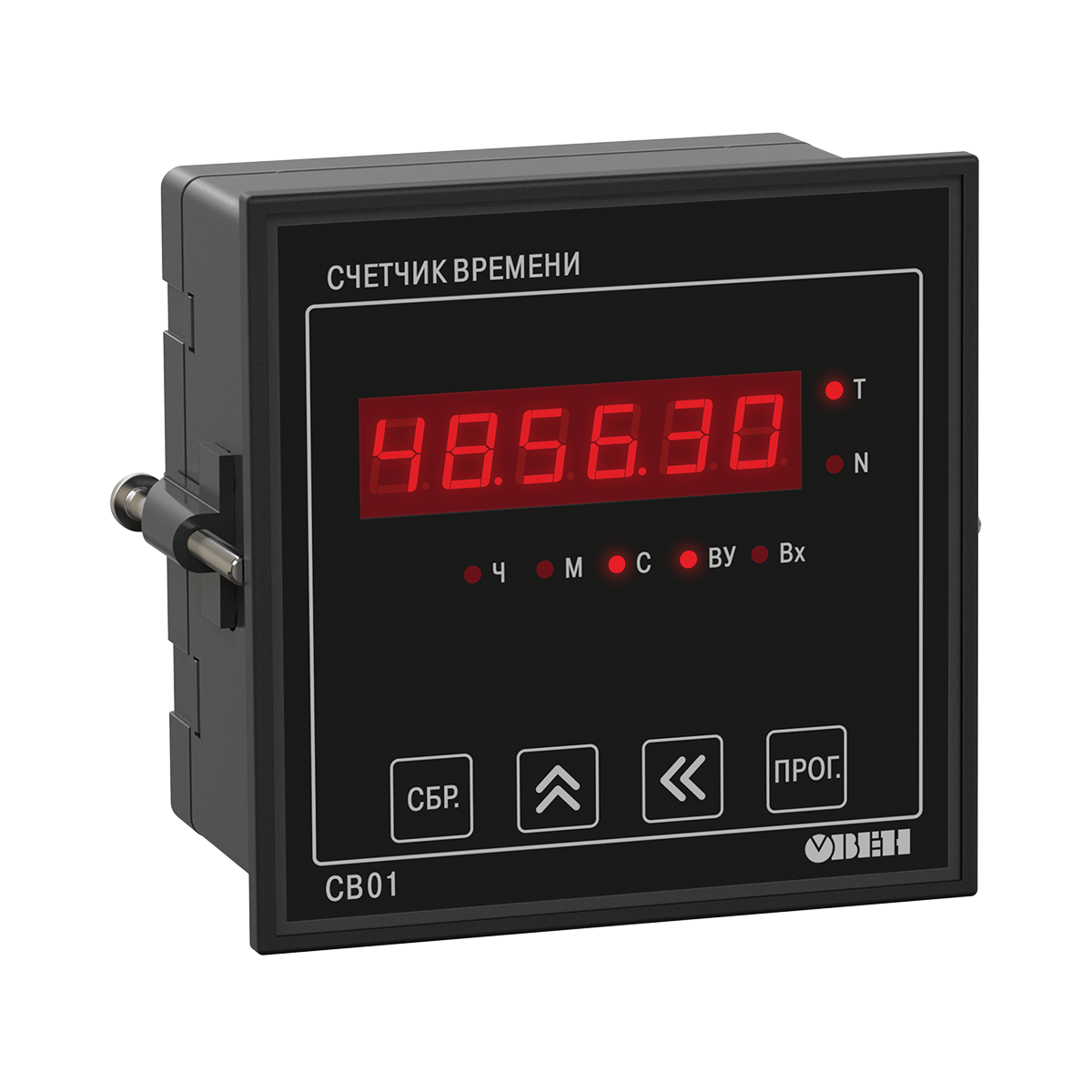

СВ01 счетчик времени наработки оборудования
Цены
Документы
Описание
Назначение счетчика времени ОВЕН СВ01
Прибор предназначен для измерения интервалов времени и счета количества измеренных сигналов.
Счетчик времени СВ01 может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.
Он может применяться для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.
Функциональные возможности счетчика времени ОВЕН СВ01
- Функция счетчика времени;
- Функция счетчика количества включений прибора;
- Дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
- ВУ (по заказу) электромагнитное реле;
- Встроенный интерфейс RS-485(по заказу), протокол ОВЕН, Modbus ASCII/RTU;
- Запуск отсчета времени:
- по подаче напряжения питания на прибор;
- по внешнему сигналу с дискретного входа.
Наименование | Значение |
Питание | |
Напряжение питания прибора СВ01-220.Х.Х.Х: | |
от сети переменного напряжения: напряжение, В | от 90 до 264 В переменного тока (номинальные значения 110, 220) |
частота, Гц | частотой от 47 до 63 Гц |
от источника постоянного тока: напряжение, В | от 120 до 375 В постоянного тока (номинальные напряжения 220 В) |
Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения, В | от 10,5 до 30 (номинальные значения 12 и 24 В) |
Выходное напряжение встроенного источника питания: напряжения, В | |
СВ01-220.Х.Х.Х | 24±3 |
СВ01-24.Х.Х.Х | (от 10,5 до 30)1 |
Потребляемая мощность, ВА, не более | 10 |
Измерение | |
Предел абсолютной допустимой погрешности временных интервалов, не более | Δ=±(0.9×10-4×tизм +C) где: С – значение наименьшего разряда при измерении в данном диапазоне2; tизм – измеряемое значение, сек |
Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более | ±1 |
Интерфейс связи RS-485 | |
Скорости обмена, бит/сек | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 |
Протоколы связи | ОВЕН; ModBus-RTU; ModBus-ASCII |
Входное сопротивление | 12 кОм (стандартная нагрузка) |
Конструктивное исполнение | |
Степень защиты корпуса | |
– для корпуса Н | IP44 |
– для корпуса Щ1 (со стороны лицевой панели) | IP54 |
– для корпуса Щ2 (со стороны лицевой панели) | IP54 |
Габаритные размеры, мм | |
– корпус Н | 105×130×65 |
– корпус Щ1 | 96×96×70 |
– корпус Щ2 | 96×48×100 |
Наименование | Значение |
Масса прибора, кг, не более | 0,4 |
Средний срок службы, лет, не менее | 12 |
1 Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования 2 В зависимости от диапазона измерения значение наименьшего разряда С равно: - 1 сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек); - 1 мин (для диапазона от 24 ч до 9999 ч 59 мин); - 1 ч (для диапазона от 10000 ч до 99999 ч) |
Характеристики входного сигнала
Параметр | Значение |
Подключаемые датчики | - активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллектором - контакты кнопок, выключателей, герконов, реле и других датчиков типа «сухой контакт» |
Максимальный входной ток «0» и «1», мА, не более | 5 |
Уровень сигнала, соответствующий логической единице на входе прибора, В | от 5 до 30 |
Уровень сигнала, соответствующий логическому нулю на входе прибора, В | от 0 до 3 |
Максимальное входное напряжение, В, не более | 30 |
Длительность сигнала на входе, мс, не менее | 300 |
Характеристики ВУ
Тип ВУ | Технические характеристики | Значение |
Реле электромагнитное (Р) | Максимальный ток нагрузки (при 250В 50Гц и cos φ >0,4), А, не менее | 8 |
Максимальное напряжение нагрузки | 240 | |
Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8А), В, не менее | 30 |
Условия эксплуатации
Температура окружающего воздуха | –20...+60 °С |
Атмосферное давление | 84...106,7 кПа |
Верхний предел относительной влажности воздуха | 80 % при +35 °С и более низких температурах без конденсации влаги |
