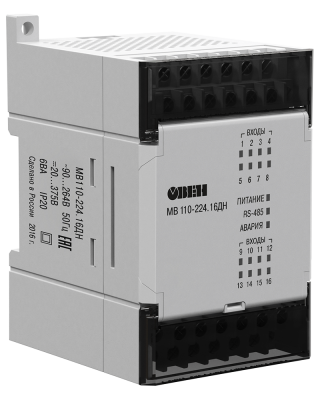

Модули дискретного ввода (с интерфейсом RS-485) МВ110

Купить

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Документы

Руководство пользователя программой «Конфигуратор М110» 3,5 мб

Перечень параметров по протоколу ОВЕН 186,4 кб

Краткое руководство МВ110-8ДФ 260,9 кб

Руководство по эксплуатации МВ110-8ДФ 1,7 мб

Краткое руководство МВ110-x.16Д 424,2 кб

Краткое руководство МВ110-x.16ДН 720,6 кб

Руководство по эксплуатации МВ110-16Д(ДН) 2,4 мб

Краткое руководство МВ110-32ДН 717,6 кб

Руководство по эксплуатации МВ110-32ДН 1,8 мб

Свидетельство о типовом одобрении на модули Мх110 365,8 кб

Сертификат соответствия в области пожарной безопасности для Мх110 542,3 кб

Декларация о соответствии на МВ110 дискретного ввода 136,9 кб

Приказ о продлении СИ, срок действия которых заканчиваетсяв период с 28 мая по 27 ноября 2020 г. 29,3 кб

Конфигуратор Мх110 1 мб

МВ110-16Д(ДН)_v1.11 263,1 кб

МВ110-32ДН_v1.08 293,9 кб

МВ110-8ДФ_v1_03 262,7 кб

Описание

Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть RS-485.

Коммуникационные возможности
Интерфейс	RS-485
Поддерживаемые протоколы	Modbus RTU Modbus ASCII ОВЕН DCON
Скорость обмена по RS-485	2400…115200 бит/с

Особенности

Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
Автоматическое определение протокола (только для МВ110-8ДФ)
Съемные клеммники с невыпадающими винтами
Универсальное питание (=24 В или ~230 В)
Обновление встроенного программного обеспечения по RS-485
Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

Конфигурирование

Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

Модификация	МВ110-224.16Д	МВ110-224.16ДН	МВ110-24/220.32ДН	МВ110-224.8ДФ

Входы
Количество входов	16 DI	16 DI	32 DI	8 DI
Типы поддерживаемых сигналов	«сухой контакт» (не требует внешнего питания) датчик n-p-n типа	контактный датчик (требует внешнего питания =24 В) датчик n-p-n и p-n-p типа		сигнал ~230 В или =230 В
Характеристики дискретных входов (DI)
Гальваническая развязка входов	–	групповая (по 4 входа)		поканальная
Электрическая прочность изоляции	–	1500 В
Макс. частота входного сигнала	1 кГц			–
Мин. длительность входного сигнала	0,5 мс (скважность 2 для частоты 1 кГц)			–
Напряжение питания входов (внешний источник)	24 ±3 В для транзисторных ключей Для «сухих контактов» питание не требуется!	24 ±3 В		–
Макс. входной ток	не более 7 мА	не более 8,5 мА (при напряжении входа =27 В)		–
Суммарное сопротивление внешнего контакта и линии подключения	не более 100 Ом	–
Ток «логической единицы»	не менее 4 мА	не менее 4,5 мА		не менее 0,3 мА
Ток «логического нуля»	не более 0,7 мА	не более 1,5 мА		не более 0,1 мА
Напряжение «логической единицы»	–	–		не менее ~110 В (частотой от 47 до 63 Гц) или =110 В (постоянное)
Напряжение «логического нуля»	–	–		не более ~20 В (частотой от 47 до 63 Гц) или =15 (постоянное)
Питание
Тип питания	универсальное ~230 В/=24 В	универсальное ~230 В/=24 В	зависит от модификации	универсальное ~230 В/=24 В
Напряжение питания	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)		МВ110-220.32ДН: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц МВ110-24.32ДН: =18…30 В (номинальное =24 В)	переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц или постоянное: =18…30 В (номинальное =24 В)
Потребляемая мощность	не более 6 ВА		не более 40 ВА	не более 6 ВА
Конструктивное исполнение
Габаритные размеры	(63×110×75) ±1 мм		(140×114×75) ±1 мм	(63×110×75) ±1 мм
Степень защиты	IP20
Монтаж	на DIN-рейку / на стену
Условия эксплуатации
Температура окружающего воздуха	-10…+55 °С
Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)	не более 80 %
Комплектность
Модуль	1 шт.
Паспорт / Гарантийный талон	1 экз.
Краткое руководство по эксплуатации	1 экз.
