    Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110

    Главная
    -
    Каталог
    -
    Программируемые устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Модули ввода/вывода
    Программируемые релеПрограммируемые логические контроллерыСенсорные панельные контроллерыПанели оператораКонтроллеры для диспетчеризации, телемеханики и учета ресурсов
    -Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
    • Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
    • Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
    Овен

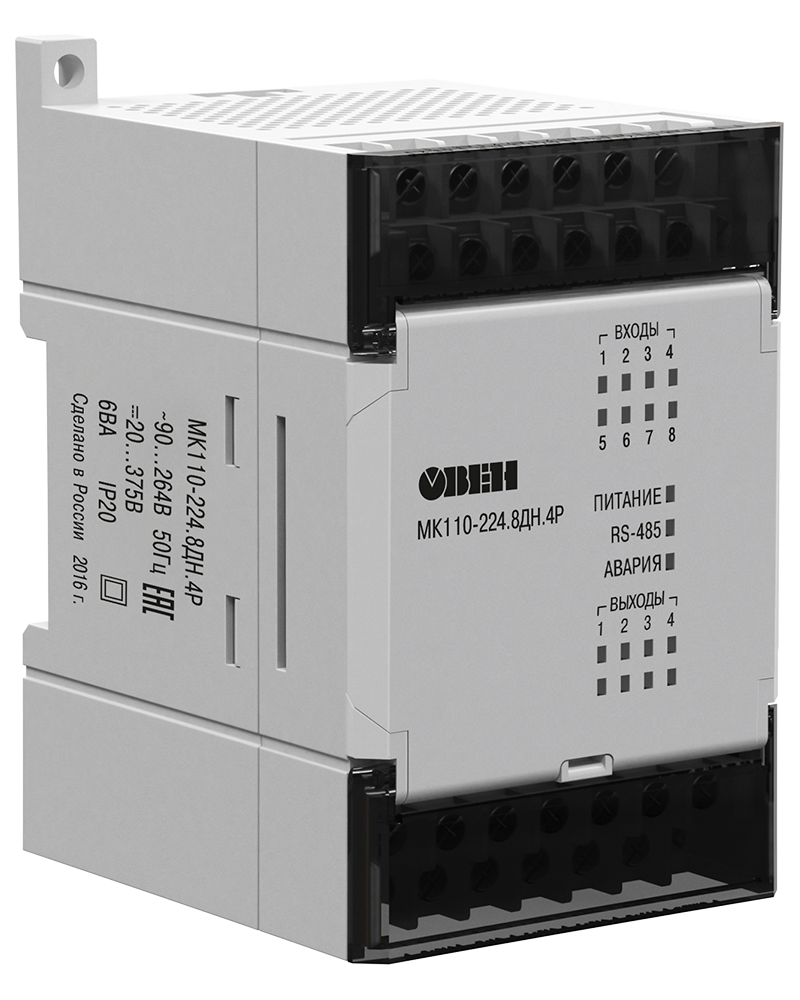

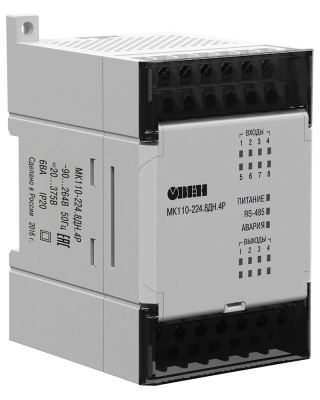

    Модули дискретного ввода/вывода (с интерфейсом RS-485) МК110
    Купить
    Экономия
    от 11 160 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    МК110-220.4К.4Р
    11 160 ₽/шт
    - +
    В корзинуВ корзине
    МК110-220.4ДН.4Р
    11 160 ₽/шт
    - +
    В корзинуВ корзине
    МК110-224.8ДН.4Р
    12 780 ₽/шт
    - +
    В корзинуВ корзине
    МК110-224.8Д.4Р
    12 780 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации МК110-4К.4Р 1,5 мб
    Руководство по эксплуатации МК110-8Д(ДН).4Р 2,2 мб
    Руководство по эксплуатации МК110-x.4ДН.4Р 2 мб
    Краткое руководство МК110-x.8ДН.4Р 463,5 кб
    Краткое руководство МК110-x.8Д.4Р 408,4 кб
    Краткое руководство МК110-x.4ДН.4Р 370,4 кб
    Краткое руководство МК110-4К.4Р 324 кб
    Руководство пользователя программой «Конфигуратор М110» 3,5 мб
    Перечень параметров по протоколу ОВЕН 174,1 кб
    Свидетельство о типовом одобрении на модули Мх110 365,8 кб
    Сертификат соответствия в области пожарной безопасности для Мх110 542,3 кб
    Декларация о соответствии на МК110 дискретного ввода-вывода 135,6 кб
    Конфигуратор Мх110 1 мб
    МК110-4К.4Р_v1.09 260,5 кб
    МК110-8Д(ДН).4Р_v2.01 263,8 кб
    МК110-4ДН.4Р(ТР)_v1.03 262,6 кб

    Описание

    Модули предназначены для управления по сигналам из сети RS-485 встроенными дискретными ВЭ, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть RS-485.

    Коммуникационные возможности

    Интерфейс

    RS-485

    Поддерживаемые протоколы

    Modbus RTU

    Modbus ASCII

    ОВЕН

    DCON

    Скорость обмена по RS-485

    2400…115200 бит/с

    Особенности

    • Встроенные входы могут работать в режиме счетчика импульсов частотой до 1 кГц
    • Встроенные выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
    • Диагностика обрыва интерфейсной линии и перевод выходов в безопасное состояние, определенное пользователем
    • Возможность контроля уровня жидкости кондуктометрическими датчиками (только для МК110-220.4К.4Р)
    • Дополнительная логика работы дискретных входов и выходов (прямая / «НЕ» / «И» / «ИЛИ» / один импульс / ШИМ / триггер)
    • Автоматическое определение протокола
    • Съемные клеммники с невыпадающими винтами
    • Обновление встроенного программного обеспечения по RS-485
    • Поддержка облачного сервиса OwenCloud (при использовании сетевого шлюза ПМ210)

    Конфигурирование

    Конфигурирование модулей Мx110 осуществляется на ПК через адаптер интерфейса RS-485/RS-232 или RS-485/USB (например, ОВЕН АСЗ-М или ОВЕН АС4, соответственно) с помощью программы «Конфигуратор М110», входящей в комплект поставки.

    Модификация

    МК110-220.4ДН.4Р

    МК110-224.8ДН.4Р

    МК110-224.8Д.4Р

    МК110-220.4К.4Р



    Модуль ввода-вывода дискретных сигналов МК110-4ДН.4Р Модуль ввода-вывода дискретных сигналов МК110-8Д.4Р Модуль ввода-вывода дискретных сигналов МК110-8ДН.4Р Модуль контроля уровня жидкости МК110-4К.4Р

    Входы/выходы

    Количество входов/выходов

    4 DI / 4 DO

    8 DI / 4 DO

    4 DI / 4 DO

    Тип

    входов

    • контактный датчик (требует внешнего питания =24 В)
    • датчик n-p-n  и p-n-p типа
    • «сухой контакт» (не требует внешнего питания)
    • датчик n-p-n типа

     кондуктометрические датчики

    выходов

    реле электромагнитное

    Характеристики дискретных входов (DI)

    Гальваническая развязка входов

    поканальная

    групповая (по 4 входа)

    поканальная

    Электрическая прочность изоляции

    1500 В

    Макс. частота входного сигнала

    1 кГц

    –

    Мин. длительность входного сигнала

    0,5 мс (скважность 2 для частоты 1 кГц)

    –

    Напряжение питания входов

    24 ±3 В

    24 ±3 В для транзисторных ключей

    Для «сухих контактов» питание не требуется!

    от внутреннего источника не более 17 В переменного тока частотой от 1,5 до 2,5 Гц

    Макс. входной ток

    не более 8,5 мА (при напряжении входа =27 В)

    не более 7 мА

    не более 1 мА

    Суммарное сопротивление внешнего контакта и линии подключения

    –

    не более 100 Ом

    –

    Ток «логической единицы»

    не менее 4,5 мА

    –

    Ток «логического нуля»

    не более 1,5 мА

    –

    Характеристики дискретных выходов (DO)

    Максимальная нагрузочная способность дискретных выходов

    4 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

    4 А (при постоянном напряжении не более =24 В)

    5 А (при переменном напряжении не более ~250 В 50 Гц и cos φ>0,4)

    3 А (при постоянном напряжении не более =24 В)

    Питание

    Тип питания

    ~230 В

    универсальное ~230 В/=24 В

    ~230 В

    Напряжение питания

    переменное: ~90…264 В (номинальное ~230) частотой 47…63 Гц

    переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

    или

    постоянное: =18…30 В (номинальное =24 В)

    переменное: ~90…264 В (номинальное ~230 В) частотой 47…63 Гц

    Потребляемая мощность

    не более 12 ВА

    не более 6 ВА

    Напряжение встроенного источника питания

    =24 ±3 В

    –

    Ток встроенного источника питания

    не более 180 мА

    –

    Конструктивное исполнение

    Габаритные размеры

    (63×110×75) ±1 мм

    Степень защиты

    IP20

    Монтаж

    на DIN-рейку / на стену

    Условия эксплуатации

    Температура окружающего воздуха

    -10…+55 °С

    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

    не более 80 %

    Комплектность

    Модуль

    1 шт.

    Паспорт / Гарантийный талон

    1 экз.

    Краткое руководство по эксплуатации

    1 экз.


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
