    Модули дискретного ввода (Ethernet) МВ210

    Главная
    -
    Каталог
    -
    Программируемые устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Модули ввода/вывода
    Программируемые релеПрограммируемые логические контроллерыСенсорные панельные контроллерыПанели оператораКонтроллеры для диспетчеризации, телемеханики и учета ресурсов
    -Модули дискретного ввода (Ethernet) МВ210
    • Модули дискретного ввода (Ethernet) МВ210
    • Модули дискретного ввода (Ethernet) МВ210
    Овен

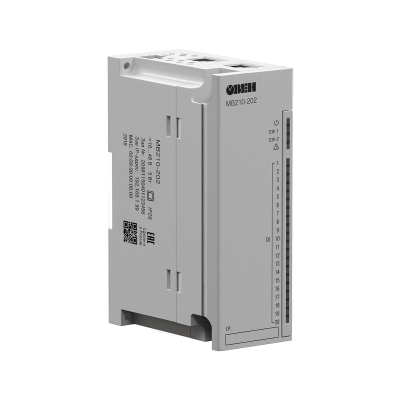

    Модули дискретного ввода (Ethernet) МВ210
    Купить
    Экономия
    от 14 160 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    МВ210-202
    14 160 ₽/шт
    - +
    В корзинуВ корзине
    Склад, Склад
    МВ210-204
    14 160 ₽/шт
    - +
    В корзинуВ корзине
    Склад, Склад
    МВ210-221
    15 060 ₽/шт
    - +
    В корзинуВ корзине
    Склад, Склад
    МВ210-212
    21 180 ₽/шт
    - +
    В корзинуВ корзине
    Склад, Склад
    МВ210-214
    21 180 ₽/шт
    - +
    В корзинуВ корзине
    Склад, Склад

    Документы

    Руководство по эксплуатации МВ210-212(214) 7,7 мб
    Руководство по эксплуатации МВ210-202(204) 3,6 мб
    Руководство по эксплуатации МВ210-221 3,1 мб
    Мх210. Примеры настройки обмена 5,7 мб
    Декларация о соответствии на Мх210 472,9 кб
    Сертификат соответствия в области пожарной безопасности на Мх210 544,5 кб
    Встроенное ПО микроконтроллера v1.0 для модулей Мх210 11,1 мб
    MIB-файлы Мх210 (SNMP) 46 кб

    Описание

    Модули предназначены для сбора данных со встроенных дискретных входов и передачи их в сеть Ethernet.

    Используются для расширения сигналов контроллера ОВЕН ПЛК210.

    Коммуникационные возможности

    Интерфейс обмена

    Сдвоенный Ethernet 10/100 Mbit

    Интерфейс конфигурирования

    USB 2.0 (MicroUSB), Ethernet (RJ-45)

    Поддерживаемые протоколы

    Modbus TCP (до 4-х одновременных соединений)

    MQTT

    SNMP

    NTP

    Особенности

    • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МВ210-202 и МВ210-212)
    • Подключение дискретных сигналов ~230 В (только МВ210-221):
      • Определение наличия или отсутствия напряжения в сети
      • Диагностика обрыва фазы в трехфазной сети
      • Контроль чередования фаз
      • Подсчет наработки (моточасов)
      • Счетчик количества включений напряжения
      • Время последнего включения и выключения напряжения на входе
    • Сдвоенный 2-х портовый Ethernet-коммутатор
    • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при возникновении нештатной ситуации
    • Широкий диапазон рабочих температур: -40…+55 °С
    • Непрерывный профиль измерений во внутреннюю flash память (архив)
    • Поддержка облачного сервиса OwenCloud

    Конфигурирование

    Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

    Универсальный конфигуратор Мx210

    Полный состав линейки Мх210

    Модификация

    МВ210-202

    МВ210-212

    МВ210-204

    МВ210-214

    МВ210-221

    Входы

    Количество входов

    20 DI

    32 DI

    20 DI

    32 DI

    9 + 6 DI

    Тип входов

    • контактный датчик (требует внешнего питания =24 В)

    • датчик n-p-n и p-n-p типа

    • «сухой контакт» (не требует внешнего питания)

    • датчик n-p-n типа

    • ~230 В

    • «сухой контакт» (не требует внешнего питания)

    • датчик n-p-n типа

    Характеристики дискретных входов (DI)

    Гальваническая развязка входов

    –

    Режимы работы

    • определение логического уровня

    • подсчет числа высокочастотных импульсов (только 1 – 8 DI)

    • измерение частоты (только 1 – 8 DI)

    • обработка сигналов энкодера (до 3-х AB энкодеров)

    • определение логического уровня

    • подсчет числа импульсов

    Для сигналов ~230 В:

    • определение наличия или отсутствия напряжения в сети

    • диагностика обрыва фазы в трехфазной сети

    • контроль чередования фаз

    • подсчет наработки (моточасов)

    • счетчик количества включений напряжения

    • время последнего включения и выключения напряжения на входе

    Для сигналов «сухой контакт»:

    • определение логического уровня

    • подсчет числа импульсов

    Макс. частота входного сигнала

    определение логического уровня

    400 Гц

    подсчет числа импульсов

    100 кГц (только 1 – 8 DI)

    400 Гц

    измерение частоты

    100 кГц (только 1 – 8 DI)

    –

    обработка сигналов энкодера

    100 кГц

    –

    Мин. длительность импульса

    5 мкс (1 – 8 DI)

    1 мс

    1 мс

    (9 – 20 DI)

    1 мс

    (9 – 32 DI)

    Напряжение питания входов

    24±3

    24±3 В для транзисторных ключей

    Для «сухих контактов» питание не требуется!

    Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

    –

    не более 100 Ом

    Ток «логической единицы»

    не менее 5,5 мА

    –

    Ток «логического нуля»

    не более 1,2 мА

    –

    Напряжение «логической единицы»

    8,8…30 В

    –

    Напряжение «логического нуля»

    0…6,1 В

    –

    Питание

    Напряжение питания

    =10…48 (номинальное =24) В

    Потребляемая мощность,

    не более

    4 Вт при

    питании

    =24 В

    9 Вт при питании

    =24 В

    4 Вт при питании

    =24 В

    9 Вт при питании

    =24 В

    5 Вт при питании =24 В

    Защита от переполюсовки

    есть

    Тип питания часов реального времени

    батарея CR2032

    Конструктивное исполнение

    Габаритные размеры

    (42×124×83) ±1 мм

    (82×124×83) ±0,5 мм

    (42×124×83) ±1 мм

    (82×124×83) ±0,5 мм

    (42×124×83) ±1 мм

    Степень защиты

    IP20

    Монтаж

    на DIN-рейку / на стену

    Средний срок службы

    10 лет

    Масса, не более

    0,4 кг

    0,6 кг

    0,4 кг

    0,6 кг

    0,4 кг

    Условия эксплуатации

    Температура окружающего воздуха

    -40…+55 °С

    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

    не более 80 %

    Комплектность

    Модуль

    1 шт.

    Паспорт и гарантийный талон

    1 экз.

    Краткое руководство

    по эксплуатации

    1 экз.

    Кабель патч-корд UTP

    5e 150 мм

    1 шт.

    Клемма питания

    2EGTK-5-02P-14

    1 шт.

    Заглушка Ethernet

    1 шт.


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее

    Как купить

    Оформить заказ на нашем сайте легко. Просто добавьте выбранные товары в корзину, а затем перейдите на страницу Корзина, проверьте правильность заказанных позиций и нажмите кнопку «Оформить заказ» или «Быстрый заказ».

    Быстрый заказ

    Функция «Быстрый заказ» позволяет покупателю не проходить всю процедуру оформления заказа самостоятельно. Вы заполняете форму, и через короткое время вам перезвонит менеджер магазина. Он уточнит все условия заказа, ответит на вопросы, касающиеся качества товара, его особенностей. А также подскажет о вариантах оплаты и доставки.

    По результатам звонка, пользователь либо, получив уточнения, самостоятельно оформляет заказ, укомплектовав его необходимыми позициями, либо соглашается на оформление в том виде, в котором есть сейчас. Получает подтверждение на почту или на мобильный телефон и ждёт доставки.

    Оформление заказа в стандартном режиме

    Если вы уверены в выборе, то можете самостоятельно оформить заказ, заполнив по этапам всю форму.

    Заполнение адреса

    Выберите из списка название вашего региона и населённого пункта. Если вы не нашли свой населённый пункт в списке, выберите значение «Другое местоположение» и впишите название своего населённого пункта в графу «Город». Введите правильный индекс.

    Доставка

    В зависимости от места жительства вам предложат варианты доставки. Выберите любой удобный способ.

    Оплата

    Выберите оптимальный способ оплаты.

    Покупатель

    Введите данные о себе: ФИО, адрес доставки, номер телефона. В поле «Комментарии к заказу» введите сведения, которые могут пригодиться курьеру, например: подъезды в доме считаются справа налево.

    Оформление заказа

    Проверьте правильность ввода информации: позиции заказа, выбор местоположения, данные о покупателе. Нажмите кнопку «Оформить заказ».

    Наш сервис запоминает данные о пользователе, информацию о заказе и в следующий раз предложит вам повторить к вводу данные предыдущего заказа. Если условия вам не подходят, выбирайте другие варианты.


    Оплата

    Вы можете выбрать один из трёх вариантов оплаты:

    Оплата наличными

    При выборе варианта оплаты наличными, вы дожидаетесь приезда курьера и передаёте ему сумму за товар в рублях. Курьер предоставляет товар, который можно осмотреть на предмет повреждений, соответствие указанным условиям. Покупатель подписывает товаросопроводительные документы, вносит денежные средства и получает чек.

    Также оплата наличными доступна при самовывозе из магазина, оплаты по почте или использовании постамата.

    Безналичный расчёт

    При оформлении заказа в корзине вы можете выбрать вариант безналичной оплаты. Мы принимаем карты Visa и Master Card. Чтобы оплатить покупку, вас перенаправит на сервер системы ASSIST, где вы должны ввести номер карты, срок действия, имя держателя.

    Вам могут отказать от авторизации в случае:

    • если ваш банк не поддерживает технологию 3D-Secure;
    • на карте недостаточно средств для покупки;
    • банк не поддерживает услугу платежей в интернете;
    • истекло время ожидания ввода данных;
    • в данных была допущена ошибка.

    В этом случае вы можете повторить авторизацию через 20 минут, воспользоваться другой картой или обратиться в свой банк для решения вопроса.

    Безналичным расчётом можно воспользоваться при курьерской доставке, использовании постамата или самовывоза из магазина.

    Электронные системы

    Для оплаты вы можете воспользоваться одной из электронных платёжных систем:

    • PayPal;
    • WebMoney;
    • Яндекс.Деньги.

    Вас перенаправит на страницу платежного сервиса, следуя инструкциям, заполните правильную форму.


    Доставка

    Наш интернет-магазин предлагает несколько вариантов доставки:

    • курьерская;
    • самовывоз из магазина;
    • постаматы;
    • почта России.
    Курьерская доставка*

    Вы можете заказать доставку товара с помощью курьера, который прибудет по указанному адресу в будние дни и субботу с 9.00 до 19.00. Курьерская служба, после поступления товара на склад, свяжется с вами и предложит выбрать удобное время доставки. Уточнит адрес.

    Вы вскрываете упаковку при курьере, осматриваете на целостность и соответствие указанной комплектации. Если речь идёт об одежде, допустима примерка. Время осмотра и примерки ограничено 15 минутами. После вы можете отказаться частично или полностью от покупки.

    Доставка бесплатна при заказе от 3000 рублей.

    *Действует ли в вашем городе курьерская служба, уточняйте у менеджера магазина.

    Самовывоз из магазина

    Вы можете забрать товар в одном из магазинов, сотрудничающих с нами. Список торговых точек, которые принимают заказы от нашей компании появится у вас в корзине. Когда заказ поступит в ваш город, вам придёт уведомление. Вы просто идёте в этот магазин, обращаетесь к сотруднику в кассовой зоне и называете номер заказа. Забрать покупку может ваш друг или родственник, который знает номер и имя, на кого он оформлен.

    Постамат

    Постамат – это терминал с автоматизированной системой для хранения заказанных товаров. Удобство в том, что человек может забрать заказ в любое удобное время.

    Как работать с постаматом:
    • в момент оформления заказа на сайте, вы выбираете удобный для себя постамат, если такая система работает в вашем городе;
    • на ваш телефон или e-mail придет уникальный код, это значит, что товар доставлен в постамат;
    • вы приходите к постамату, вводите полученный код и следует инструкциям автомата;
    • оплачиваете заказ в терминале постамата;
    • забираете товар.

    Срок хранения в постамате 3 дня, но можно продлить ещё на аналогичный срок. Чтобы уточнить информацию и продлить время хранения зайдите на сайт нашего партнера, введите номер заказа и телефон и следуйте подсказкам на сайте.

    Почтовая доставка

    Если в вашем городе не действует курьерская служба и постаматы, то вы можете заказать доставку через почту России. Сразу по прибытии товара, на ваш адрес придет извещение о посылке.

    Перед оплатой вы можете оценить состояние коробки (не вскрывая): вес, целостность. Если вам кажется, что заказ не соответствует параметрам или коробка повреждена, попросите сотрудника почты составить акт о вскрытии. Вскрывать коробку самостоятельно вы можете только после того, как оплатили заказ.

    Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 тысяч рублей.

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2026 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
