    Модули дискретного ввода/вывода (Ethernet) МК210

    Главная
    -
    Каталог
    -
    Программируемые устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Модули ввода/вывода
    Программируемые релеПрограммируемые логические контроллерыСенсорные панельные контроллерыПанели оператораКонтроллеры для диспетчеризации, телемеханики и учета ресурсов
    -Модули дискретного ввода/вывода (Ethernet) МК210
    • Модули дискретного ввода/вывода (Ethernet) МК210
    • Модули дискретного ввода/вывода (Ethernet) МК210
    Овен

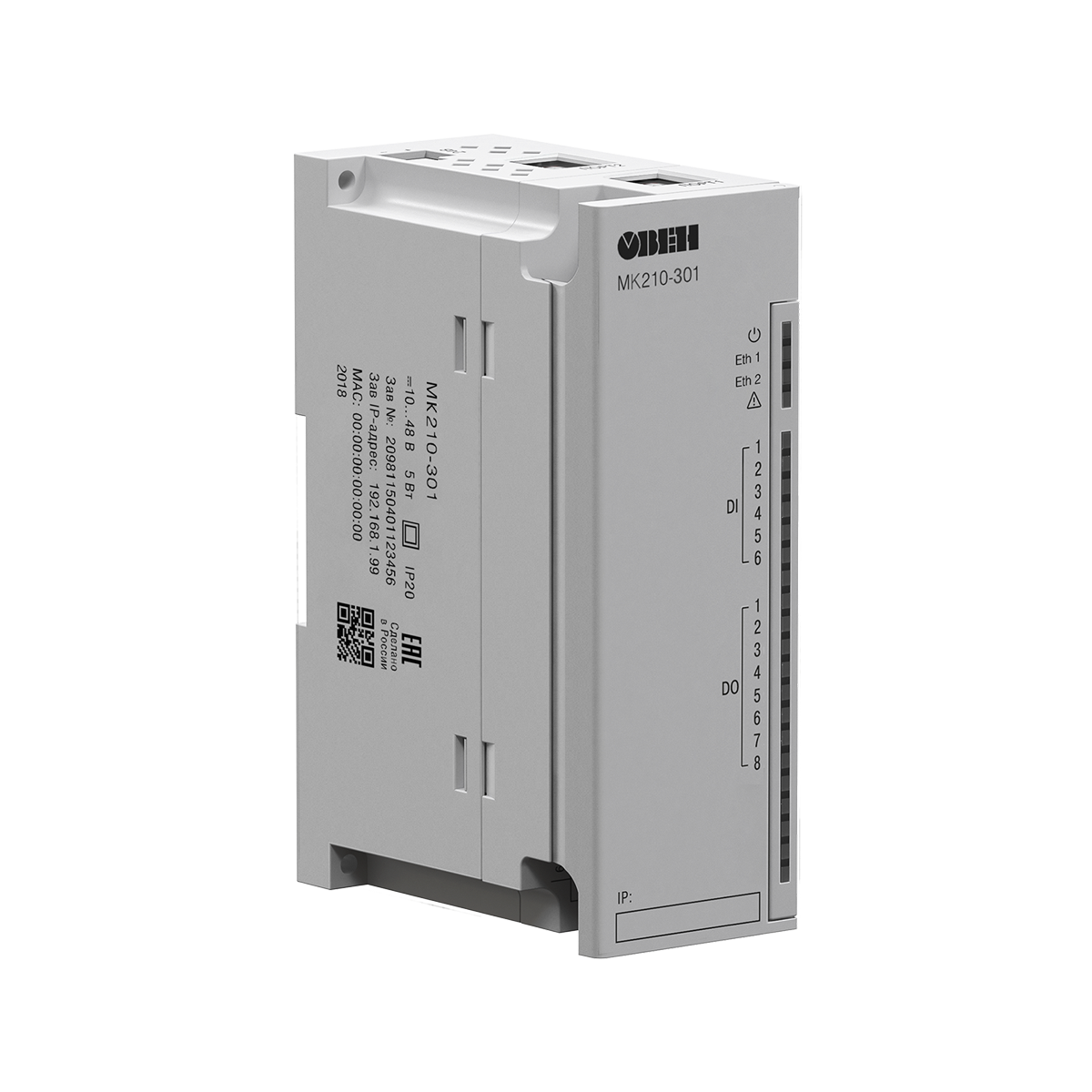

    Модули дискретного ввода/вывода (Ethernet) МК210
    Купить
    Экономия
    от 15 180 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    МК210-301
    15 180 ₽/шт
    - +
    В корзинуВ корзине
    МК210-302
    15 180 ₽/шт
    - +
    В корзинуВ корзине
    МК210-311
    15 780 ₽/шт
    - +
    В корзинуВ корзине
    МК210-312
    15 780 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации МК210-301(311) 3,2 мб
    Руководство по эксплуатации МК210-302(312) 3,2 мб
    Мх210. Примеры настройки обмена 5,7 мб
    Декларация о соответствии на Мх210 472,9 кб
    Сертификат соответствия в области пожарной безопасности на Мх210 544,5 кб
    Встроенное ПО микроконтроллера v1.0 для модулей Мх210 11,1 мб
    MIB-файлы Мх210 (SNMP) 46 кб

    Описание

    Модули предназначены для управления по сигналам из сети Ethernet встроенными дискретными выходными элементами, используемыми для подключения исполнительных механизмов с дискретным управлением, и сбора данных с дискретных входов модуля с передачей их в сеть Ethernet.

    Используются для расширения сигналов контроллера ОВЕН ПЛК210.

    Коммуникационные возможности

    Интерфейс обмена

    Сдвоенный Ethernet 10/100 Mbit

    Интерфейс конфигурирования

    USB 2.0 (MicroUSB), Ethernet (RJ-45)

    Протоколы обмена

    Modbus TCP (до 4-х одновременных соединений)

    MQTT

    SNMP

    NTP

    Особенности

    • Входы могут работать в режимах: счетчика импульсов частотой до 100 кГц, измерения частоты до 100 кГц, обработки сигналов энкодера до 100 кГц (только МК210-302 и МК210-312)
    • Выходы могут работать в режиме генерации ШИМ-сигналов до 1 Гц
    • Контроль обрыва нагрузки (только для МК210-311 и МК210-312)
    • Сдвоенный 2-х портовый Ethernet-коммутатор
    • Поддержка технологии Ethernet Bypass позволяет передавать данные из одного порта в другой и не терять связь с остальными модулями при отключенном питании модуля возникновении нештатной ситуации
    • Широкий диапазон рабочих температур: -40…+55 °С
    • Непрерывный профиль измерений во внутреннюю flash память (архив)
    • Поддержка облачного сервиса OwenCloud

    Конфигурирование

    Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

    Универсальный конфигуратор Мx210

    Полный состав линейки Мх210

    Модификация

    МК210-301

    МК210-311

    МК210-302

    МК210-312

    Входы/выходы

    Количество входов/выходов

    6 DI / 8 DO

    12 DI / 4 DO

    Тип

    входов

    • «сухой контакт» (не требует внешнего питания)
    • датчик n-p-n типа
    • контактный датчик (требует внешнего питания =24 В)
    • датчик n-p-n и p-n-p типа

    выходов

    электромагнитное реле

    Характеристики дискретных входов (DI)

    Гальваническая развязка входов

    –

    Режимы работы

    • определение логического уровня
    • подсчет числа импульсов
    • определение логического уровня
    • подсчет числа высокочастотных импульсов (только 1 – 8 DI)
    • измерение частоты (только 1 – 8 DI)
    • обработка сигналов энкодера (до 3-х AB энкодеров)

    Макс. частота входного сигнала

    определение логического уровня

    400 Гц

    подсчет числа импульсов

    400 Гц

    100 кГц (только 1 – 8 DI)

    измерение частоты

    –

    100 кГц (только 1 – 8 DI)

    обработка сигналов энкодера

    –

    100 кГц

    Мин. длительность импульса

    1 мс

    5 мкс (1 – 8 DI)

    25 мс (9 – 12 DI)

    Напряжение питания входов

    24 ±3 В для транзисторных ключей

    Для «сухих контактов» питание не требуется!

    24±3 В



    Сопротивление контактов (ключа) и соединительных проводов, подключаемых к дискретному входу

    не более 100 Ом

    –

    Ток «логической единицы»

    –

    не менее 5,5 мА

    Ток «логического нуля»

    –

    не более 1,2 мА

    Напряжение «логической единицы»

    –

    9…30 В

    Напряжение «логического нуля»

    –

    0…5,5 В

    Характеристики дискретных выходов (DO)

    Гальваническая развязка выходов

    поканальная, кроме 1 и 2 DO

    поканальная

    Электрическая прочность

    1780 В

    Режим работы

    • переключение логического состояния
    • генерация ШИМ сигнала

    Ток коммутации

    5 А (при напряжении не более 250 В, 50 Гц и cosφ>0,4)

    3 А (при постоянном напряжении не более 30 В)

    Максимальное напряжение на контакты реле

    250 В переменного напряжения

    30 В постоянного напряжения

    Время включения

    15 мс

    Время выключения

    15 мс

    Контроль обрыва нагрузки

    нет

    есть

    нет

    есть

    Максимальная частота ШИМ

    1 Гц

    Минимальная длительность импульса ШИМ

    50 мс

    Питание

    Напряжение питания

    =10…48 (номинальное =24) В

    Потребляемая мощность

    не более 6 Вт при питании =24 В

    не более 5 Вт при питании =24 В

    Защита от переполюсовки

    есть

    Тип питания часов реального времени

    батарея CR2032

    Конструктивное исполнение

    Габаритные размеры

    (42×124×83) ±1 мм

    Степень защиты

    IP20

    Монтаж

    на DIN-рейку / на стену

    Средний срок службы

    10 лет

    Масса

    не более 0,4 кг

    Условия эксплуатации

    Температура окружающего воздуха

    -40…+55 °С

    Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги)

    не более 80 %

    Комплектность

    Модуль

    1 шт.

    Паспорт и гарантийный талон

    1 экз.

    Краткое руководство по эксплуатации

    1 экз.

    Кабель патч-корд UTP 5e 150 мм

    1 шт.

    Клемма питания 2EGTK-5-02P-14

    1 шт.

    Заглушка Ethernet

    1 шт.


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
