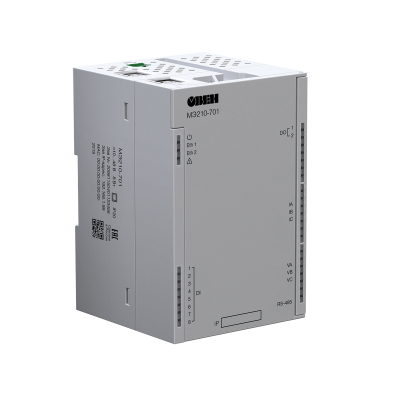

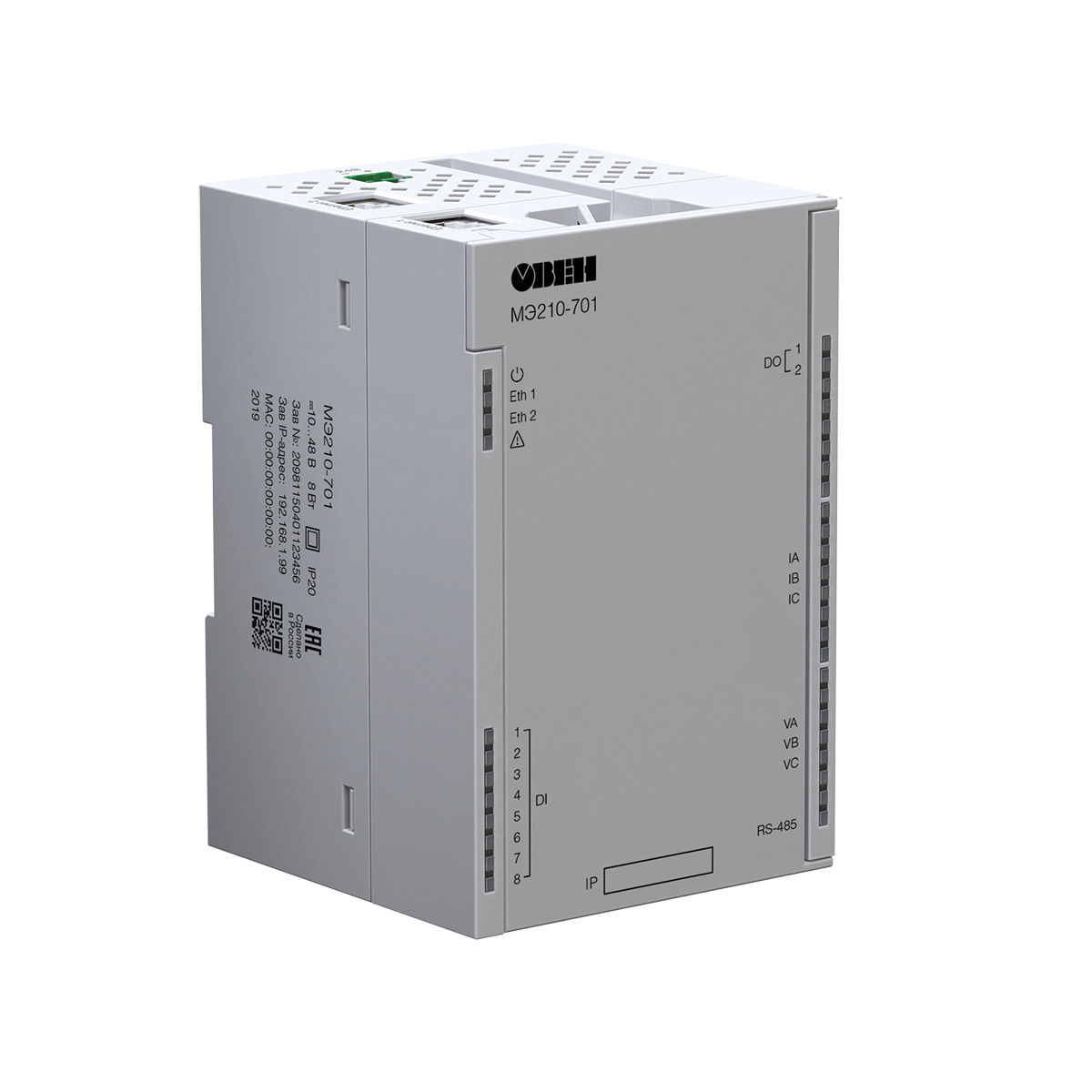

    Модуль измерения параметров трехфазной электрической сети МЭ210-701

    Главная
    -
    Каталог
    -
    Программируемые устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Модули ввода/вывода
    Программируемые релеПрограммируемые логические контроллерыСенсорные панельные контроллерыПанели оператораКонтроллеры для диспетчеризации, телемеханики и учета ресурсов
    -Модуль измерения параметров трехфазной электрической сети МЭ210-701
    • Модуль измерения параметров трехфазной электрической сети МЭ210-701
    • Модуль измерения параметров трехфазной электрической сети МЭ210-701
    Овен
    Модуль измерения параметров трехфазной электрической сети МЭ210-701
    Купить
    Экономия
    от 25 020 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    МЭ210-701
    25 020 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации МЭ210-701 7,8 мб
    Мх210. Примеры настройки обмена 5,7 мб
    Декларация о соответствии на МЭ210-701 221,6 кб
    Прошивка (версия 0.15.16) 1,6 мб

    Описание

    МЭ210-701 – многофункциональный измерительный преобразователь (МИП) для измерения параметров трехфазной электрической сети, позволяющий собирать профили мощности с выбранным периодом. Накопленные значения хранятся в памяти прибора, благодаря чему МЭ210-701 можно использовать в качестве прибора технического учета. Наличие встроенных дискретных входов и выходов позволяет использовать прибор для мониторинга ячейки КРУ на отходящих линиях.

    Используются для расширения сигналов контроллера ОВЕН ПЛК210.

    Коммуникационные возможности

    Интерфейс обмена

    Сдвоенный Ethernet 10/100 Mbit
    Интерфейс конфигурирования USB 2.0 (MicroUSB), Ethernet (RJ-45)
    Поддерживаемые протоколы
    • Modbus TCP (до 3-х одновременных соединений)
    • MQTT
    • SNMP
    • NTP

    Особенности

    • Измерение токов, напряжений, межфазных углов электрической сети по трем фазам.
    • Измерение активной, реактивной, полной, прямой и обратной энергии.
    • Расчет профилей мощности с заданным интервалом (3, 30 минут, 1 – 4 – 8 – 12 – 24 часа).
    • Встроенные дискретные входы для съема параметров ТС.
    • Встроенные дискретные выходы для команд ТУ.
    • Встроенный архив для оперативных параметров и накопленных значений.
    • Работа по интерфейсам Ethernet и RS-485.

    Варианты применения

    • Реализация системы технического учета
      Встроенный алгоритм расчета профилей мощности позволяет использовать МЭ210-701 в качестве прибора технического учета электроэнергии. Профили мощности (получасовки) сохраняются во встроенный архив МЭ210-701 и могут быть вычитаны как штатным конфигуратором, так и любым ПО по протоколу Modbus.
    • Система энергомониторинга оборудования
      Использование МЭ210-701 в системах энергомониторинга оборудования позволяет контролировать загруженность оборудования, собирать статистику по режимам работы, встроенные дискретные входы позволяют организовать непрерывный контроль наработки оборудования, на основе чего можно принимать решения об оптимизации режимов работы и техническом обслуживании оборудования.
    • Расчет потребления электроэнергии на единицу произведенной продукции
      Настраиваемый интервал расчета профилей мощности позволяет организовать учет электроэнергии по сменам, благодаря чему МЭ210-701 можно использовать в системах расчета энергоэффективности производства.
    • Мониторинг ячейки КРУ
      Помимо мониторинга параметров электрической сети, МИП МЭ210-701 позволяет собирать до 8 дискретных сигналов для контроля положения выключателя, выкатной тележки, заземляющего ножа, сигналов блокировки. Два встроенных реле позволяют организовать управление коммутационным оборудованием.

    Конфигурирование

    Настройка модулей Мx210 осуществляется с помощью конфигуратора, который поддерживает работу с группой модулей и позволяет оперативно получить доступ ко всем параметрам. Подключение осуществляется по интерфейсам Ethernet или USB (разъем типа microUSB). При подключении по USB внешнее питание модуля не требуется.

    Универсальный конфигуратор Мx210

    Полный состав линейки Мх210

    Характеристика

    Значение

    Питание

    Напряжение питания

    10…48 В

    Потребляемая мощность, не более

    8 Вт

    Интерфейсы

    Интерфейс обмена

    Сдвоенный Ethernet 10/100 Mbs

    RS-485

    Протоколы обмена

    Modbus TCP, Modbus RTU, MQTT, SNMP, NTP

    Измерение параметров электросети

    Тип электросети

    трехфазная переменного тока

    Частота опроса

    8 кГц для накопленной мощности

    65 Гц для измеренных значений

    Время обновления измеренных значений

    15 мс

    Измерение фазного напряжения

    Фазное напряжение (номинальное)

    230 В

    Основная приведенная погрешность измерения напряжения:

    0,05 ∙ Uном ≤ U ≤ 1,5 ∙ Uном

    0,2 %

    Входное сопротивление, не менее

    500 кОм

    Измерение межфазного напряжения

    Межфазное напряжение (номинальное)

    400 В

    Основная приведенная погрешность измерения напряжения:

    0,2 %

    Входное сопротивление, не менее

    500 кОм

    Измерение силы тока

    Входной сигнал (номинальный)

    5 А

    Основная приведенная погрешность измерения напряжения:

    0,05 ∙ Iф ≤ I ≤ 0,95 ∙ Iф

    0,2 %

    0,95 ∙ Iф ≤ I ≤ 1,2 ∙ Iф

    0,5 %

    Разрешающая способность

    0,001 А

    Входное сопротивление, не более

    0,01 Ом

    Измерение мощности

    Измеряемая мощность

    • активная

    • реактивная

    • полная

    • отдачи

    Основная приведенная погрешность измерения

    0,5 %

    Профиль мощностей

    Период интегрирования

    3, 30 минут, 1 – 4 – 8 – 12 – 24 часа

    Профилируемые мощности

    • Активная (+)

    • Активная (-)

    • Реактивная (+)

    • Реактивная (-)

    • Полная

    Измерение частоты и коэффициента мощности

    Действующая частота первой гармоники

    50±10 Гц

    Основная приведенная погрешность измерения

    0,15 %

    Измерение частоты первой гармоники

    Действующая частота первой гармоники

    45…65 Гц

    Основная приведенная погрешность измерений

    0,15 %

    Время опроса входа, не более

    1 с

    Разрешающая способность

    0,01 Гц

    Измерение коэффициента мощности

    Основная приведенная погрешность измерения

    0,1 %

    Встроенный архив

    Максимальный размер файла

    2 кБ

    Максимальное количество файлов

    1000

    Период записи

    настраиваемый, от 10 до 3600 с

    Дискретные входы

    Количество входов

    8

    Тип сигнала

    • «сухой» контакт

    • транзисторный ключ n-p-n-типа

    Режимы работы

    • определение логического уровня

    • счетчик импульсов

    Сопротивление контактов и проводов, подключаемых к входу, не более

    100 Ом

    Минимальная длительность единичного импульса

    2 мс (до 400 Гц)

    Дискретные выходы

    Количество выходов

    2

    Тип выхода

    электромагнитное реле

    Тип контакта

    нормально-разомкнутый

    Режимы работы

    • переключение логического уровня (управление по битовой маске)

    • ШИМ



    Максимальное напряжение на контактах

    250 В переменного тока

    30 В постоянного тока

    Ток коммутации

    5 А AC, cos(φ) > 0,4

    3 A DC

    Время включения/выключения

    15 мс

    Общие характеристики

    Габаритные размеры

    (82×124×83) ±0,5 мм

    Степень защиты корпуса

    IP20

    Монтаж

    на DIN-рейку / на стену

    Масса, не более

    0,5 кг


    Отзывы

    Нет оценок
    Оставить отзыв

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем
    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
