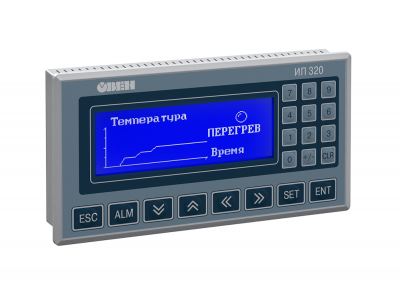

    ИП320 графическая монохромная панель оператора

    Главная
    -
    Каталог
    -
    Программируемые устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Панели оператора
    Программируемые релеПрограммируемые логические контроллерыСенсорные панельные контроллерыМодули ввода/выводаКонтроллеры для диспетчеризации, телемеханики и учета ресурсов
    -ИП320 графическая монохромная панель оператора
    • ИП320 графическая монохромная панель оператора
    • ИП320 графическая монохромная панель оператора
    Овен
    ИП320 графическая монохромная панель оператора
    Купить
    Экономия
    от 19 020 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    ИП320
    19 020 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации ИП320 11 мб
    Руководство пользователя ИП320 909 кб
    Свидетельство о типовом одобрении 355,1 кб
    Декларация о соответствии на ИП320 377,6 кб
    Конфигуратор ИП320 v9.5.3 7,5 мб
    Конфигуратор ИП320 v8.n (архив) 1020,7 кб

    Описание

    Графическая панель оператора ИП320 для объектов автоматизации с небольшим набором параметров, поддерживает совместную работу с ОВЕН ПЛК, с модулями ОВЕН Mx110, а также приборами и контроллерами других производителей. Выпускается в щитовом корпусе 172×94×30 мм, степень защиты со стороны передней панели IP65.

    Основные функции ОВЕН ИП320

    • Работа в сети RS-485 и RS-232 в режиме Master, Slave
    • Совместимость с контроллерами различных компаний-производителей
    • Поддержка универсального протокола Modbus RTU
    • Монохромный графический ЖК дисплей с разрешением 192×64 пикселя и с подсветкой
    • Чтение и редактирование значений параметров и передача их в сеть
    • Защита с помощью пароля от несанкционированного изменения значений параметров и перехода на другой экран
    • Напряжение питания – 24 В постоянного тока
    • Бесплатная программа «Конфигуратор ИП320»

    Пример использования ОВЕН ИП320

    Пример использования ОВЕН ИП320

    Наименование

    Значение

    Аппаратные характеристики

    Память программ, Кб

    128

    Максимальное число регистров в программе

    160

    Часы реального времени (RTC)

    Есть, энергонезависимые1

    Звук

    Пьезоизлучатель, с возможностью управления из программы

    Дисплей

    Тип дисплея

    Графический монохромный ЖК с подсветкой

    Диагональ, дюймы

    3,7"

    Разрешение, пиксель

    192 × 64

    Размеры дисплея, мм

    100 × 35

    Количество кнопок

    20

    Интерфейсы

    COM-порт

    1 × RS-232/RS-485 (DB9M) - для подключения устройств и загрузки проектов

    Сигналы RS-232 – RxD, TxD, GND; сигналы RS-485 – A, B

    Интерфейсы RS-232 и RS-485 являются аппаратно-независимыми2

    Поддерживаемые скорости: 2400, 4800, 9600, 19 200, 38 400, 115 200 бит/c

    Поддерживаемые протоколы: Modbus RTU (Master/Slave)

    Питание

    Тип питающего напряжения

    Постоянное

    Диапазон питающего напряжения, В

    20...28

    Номинальное напряжение питания, В

    24

    Потребляемая мощность, не более, Вт

    4

    Корпус

    Конструктивное исполнение

    Для щитового крепления

    Тип вентиляции

    Естественная вентиляция

    Габаритные размеры (ширина × высота × глубина), мм

    (172 × 94 × 30) ± 1

    Степень защиты корпуса со стороны лицевой панели

    IP65

    Общие характеристики

    Рабочая температура, °C

    0…50

    Рабочая влажность, не более, %

    80 (без конденсации)

    Масса брутто, не более, кг

    0,5

    Прикладное ПО

    Конфигуратор ИП320

    1 Питание RTC реализовано с помощью элемента CR2032 со средним временем работы 3 года (после этого элемент следует заменить).
    2 При обмене запросы панели дублируются по обоим интерфейсам.


    Отзывы

    Нет оценок
    Оставить отзыв

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем
    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
