ПЛК210-KR контроллер с исполнительной средой от НПФ «КРУГ» (СРВК)
Документы
Описание

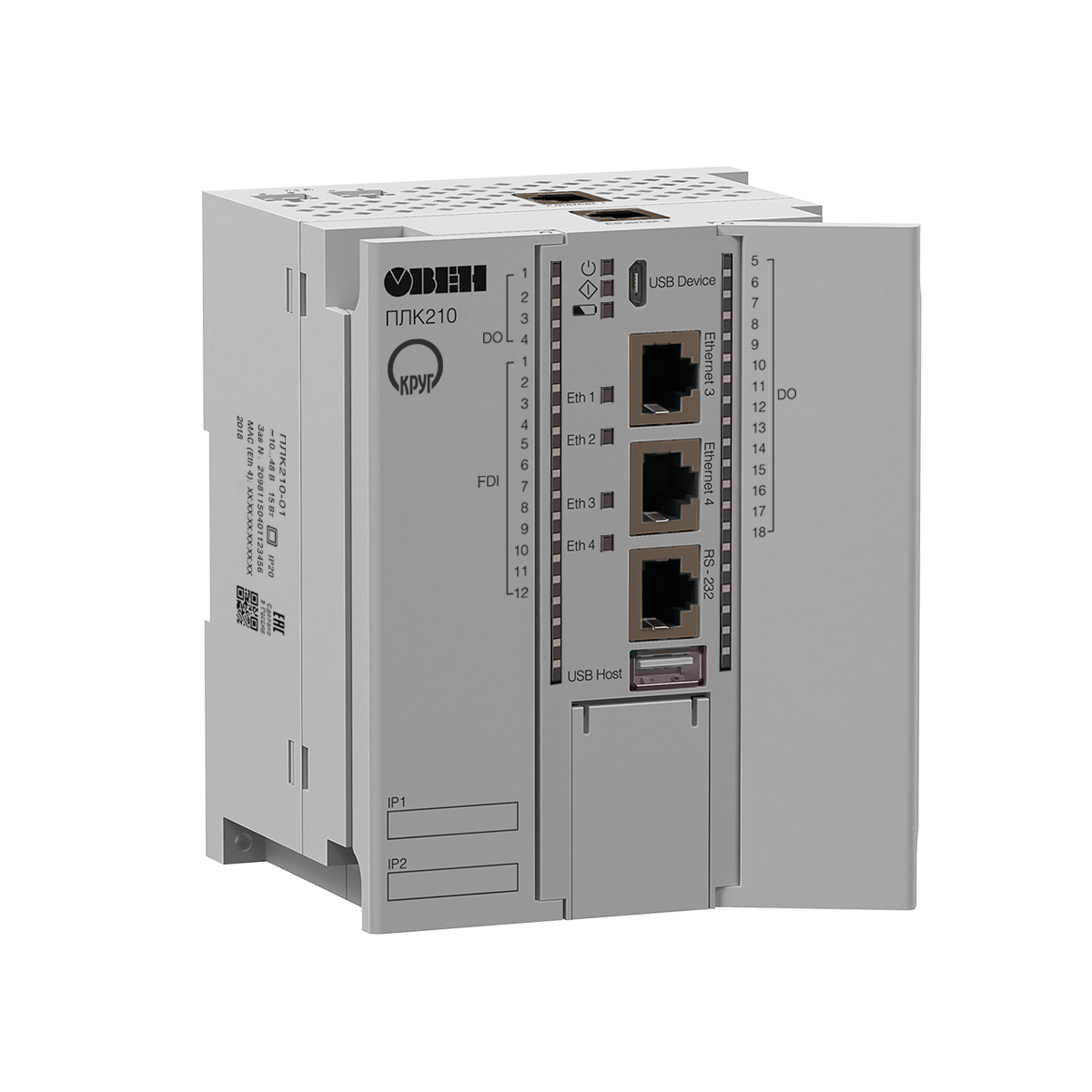

ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».
СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».
СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Области применения
- Водоканалы
- Электрические сети
- Котельные
- Энергохозяйства предприятий
- Системы учета
- Теплосети
- Здания и сооружения
Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000
- Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
- Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
- Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
- Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
- Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
- Обмен с контроллерами по высоконадежному скоростному протоколу.
- Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
- Возможность отладки контроллера без остановки (в т.ч. удаленно).
| Параметр | Значение (свойства) |
| Питание | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
| Вычислительные ресурсы | |
| Центральный процессор | RISC-процессор Texas Instruments Sitara AM3358, 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 256 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux Версия ядра 4.14.67 |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов | 4 × Ethernet 10/100 Мбит/c (RJ45)
|
| Поддерживаемые промышленные протоколы* |
|
| Поддерживаемые прикладные протоколы |
|
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более: | |
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения | |
| Габаритные размеры | (105×124×83) ±1 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
| * Возможна реализация нестандартных протоколов по заказу. | |
| Дискретные входы (DI и FDI) | ||
| Параметр | Значение (свойства) | |
| Дискретные входы (DI) | Быстрые дискретные входы (FDI) | |
| Режимы работы |
|
|
| Тип входов по ГОСТ IEC 61131-2 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,2 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором | контактные датчики, трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* | 95 кГц |
| * Определяется длительностью цикла ПЛК. | ||
| Дискретные выходы (DO) типа электромагнитное реле | ||
| Параметр | Значение (свойства) | |
| Тип контакта | Нормально-разомкнутый контакт | |
| Режимы работы |
| |
| Максимальный ток коммутации |
| |
| Максимальное напряжение на контакты реле |
| |
| Минимальный ток коммутации | 10 мА | |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* | |
| Механический ресурс реле, не менее | 5 000 000 переключений | |
| Электрический ресурс реле | 35 000 переключений при 3 А, 30 В постоянного напряжения 50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* | |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс | |
| Параметры ШИМ | ||
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,5) | |
| Минимальная длительность импульса ШИМ | 50 мс | |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА | ||
| Дискретные выходы (DO и FDO) типа транзисторный ключ | |||||||
| Параметр | Значение (свойства) | ||||||
| Дискретный выходы (DO) | Быстрые дискретные выходы (FDO) | ||||||
| Режимы работы |
|
| |||||
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи | Верхний ключ | Верхний и нижний ключи | |||
| Напряжение питания выходов | 10…36 В | ||||||
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А | 0,85 А | 0,15 А | |||
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А | 1,3 А | 0,19 А | |||
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 300 Гц* | 10 кГц | 60 кГц | ||||
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 3 мс* | 10 мкс | 5 мкс | ||||
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ** | 100 000 мкФ | 1 мкФ** | |||
| Типы защиты выходов |
| ||||||
| * Определяется длительностью цикла ПЛК. | |||||||
