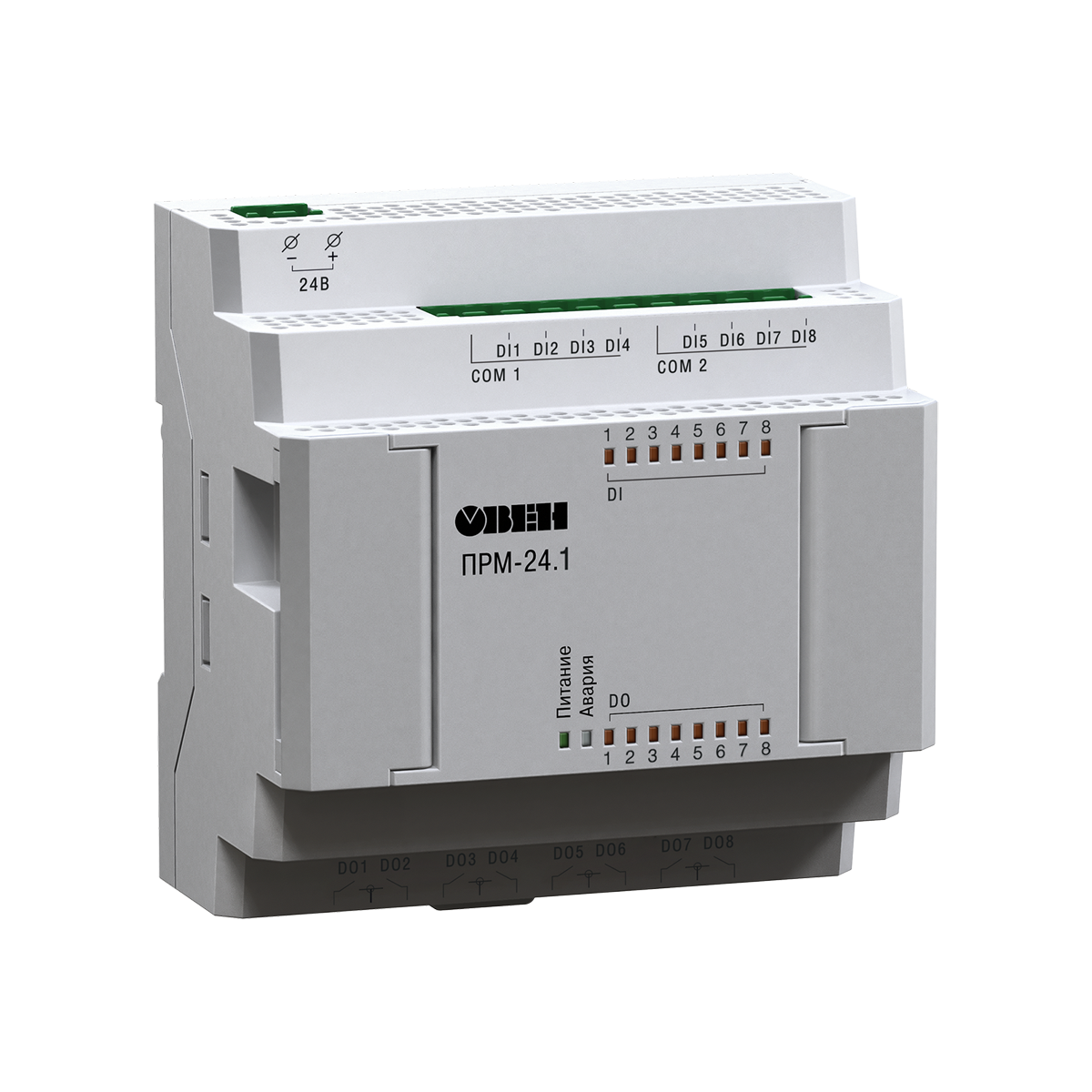

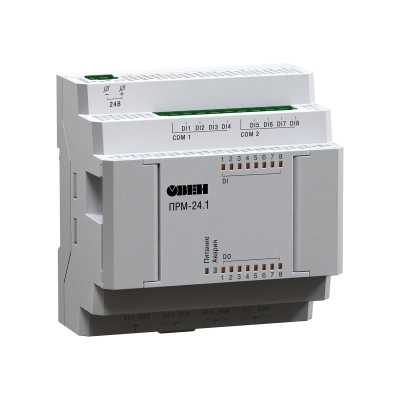

ПРМ модули расширения входов/выходов
Цены
Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программирумых реле ОВЕН ПР:
- ПРМ-1 – для увеличения дискретных входов и выходов;
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов;
- ПРМ-3 – для увеличения аналоговых входов и выходов.
Подключение модулей осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.
Совместимые программируемые реле
Модули расширения ПРМ подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ. На данный момент работу с ПРМ поддерживают следующие ПР:
| ПР102 | ПР103 | |
|
|
|  |
Особенности прибора
Основные особенности модулей ПРМ
- Модульный корпус.
- Ширина корпуса 5 модулей.
- Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
- Входы модулей гальванически развязаны относительно питания.
Связь с ПР и настройка
- Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
- Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
- Простая настройка модуля в среде OwenLogic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Монтаж и подключение
- Две модификации модулей на разные питания: 230 В и 24 В.
- Модули имеют свое независимое питание, что повышает надежность системы.
- Можно использовать головное ПР и модули с разным типом питания.
- Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Отличительные характеристики
Технические характеристики ПРМ
| Наименование | ПРМ-220.х | ПРМ-24.х |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | - |
| Диапазон постоянного напряжения питания | 127...373 В (номинальное 230 В) | 9...30 В (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции между входом питания и другими цепями | ПРМ-220.1 – 2830 В ПРМ-220.2 и ПРМ-220.3 – 2300 В | ПРМ-24.1 – 1780 В ПРМ-24.2 и ПРМ-24.3 – 510 В |
| Потребляемая мощность, не более | 8 ВА | 4 Вт |
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры | 88×90×58 мм | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса прибора, не более (для всех вариантов исполнений) | 0,4 кг | |
| Температура окружающего воздуха | ПРМ-х.1, ПРМ-х.3: -20…+55 ПРМ-х.2: -40…+55 | |
Характеристики дискретных входов ПРМ-1
| Наименование | ПРМ-220.1 | ПРМ-24.1 |
| Количество | 8 | |
| Тип | Дискретный фазовый (ДФ) | Дискретный (Д) |
| Подключаемые датчики | коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| - | датчики, имеющие на выходе транзистор p-n-p типа с открытым коллектором | |
| Номинальное напряжение питания дискретных входов | ~230 В | =24 В |
| Напряжение питания дискретных входов | ~90…264 В | 15…30 В |
| Макс. входной ток | 9 мА | 5 мА |
| Ток «логической единицы» | 0,75...1,5 мА | 2…5 мА |
| Уровень сигнала «логической единицы» | 159...264 В | 15…30 В |
| Уровень сигнала «логического нуля» | 0…40 В | -3…+5 В |
| Гальваническая развязка | Групповая по 4 входа (1…4, 5...8) | |
| Электрическая прочности изоляции | 2830 В, групповая – 1780 В | |
Характеристики дискретных выходов ПРМ-1
| Наименование | ПРМ-220.1 | ПРМ-24.1 |
| Количество | 8 | |
| Тип | Релейные нормально-разомкнутые (Р) | |
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В перем. тока Cos φ > 0,95; 3 А при напряжении не более 30В пост.тока | |
| Время переключения из состояния «0» в состояние «1» и обратно | не более 10 мс | |
| Гальваническая развязка | Групповая, по 2 выхода | |
| Электрическая прочность изоляции | 2830 В по 2 реле (групповая – 1780 В) | |
Характеристики дискретно-аналоговых входов ПРМ-2
| Наименование | ПРМ-220.2 | ПРМ-24.2 |
| Количество | 4 | |
| Тип | Универсальный дискретно-аналоговых вход (ДАТ) | |
| Тип измеряемых сигналов | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. | |
| Работа в дискретном режиме | да | |
| Период обновления значений четырех каналов, не более | 1 мс | |
| Разрядность встроенного АЦП | 12 бит | |
| Номинальное напряжение питания входов при работе в дискретном режиме | 24 В | |
| Предел основной приведенной погрешности при работе с: | ||
| Унифицированными сигналами | ±0,5 % | |
| Термометрами сопротивления Термисторами РТС и NTC: 0...150 кОм включительно, не более 151...300 кОм включительно, не более |
± 2,0 % | |
| Гальваническая развязка | отсутствует | |
| Режим дискретного входа | ||
| Порог переключения входа из состояния «логическая единица» в состояние «логический ноль» | 1...8 В (устанавливается в OwenLogic) | |
| Порог переключения входа из состояния «логический ноль» в состояние «логическая единица» | 2...9 В (устанавливается в OwenLogic) | |
Характеристики дискретных выходов ПРМ-2
| Наименование | ПРМ-220.2 | ПРМ-24.2 | |
| Количество | 4 | ||
| Тип | Релейные нормально-разомкнутые (Р) | ||
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В перем. тока cosφ > 0,95 3 А при напряжении не более 30 В пост. тока | ||
| Гальваническая развязка | Индивидуальная | ||
| Электрическая прочность изоляции | 2300 В | ||
Характеристики аналоговых входов ПРМ-3
| Наименование | ПРМ-220.3 | ПРМ-24.3 |
| Количество | 4 | |
| Тип измеряемых сигналов | Аналоговый:
| |
| Время опроса одного канала ТС | 0,8 сек | |
| Время опроса одного канала ТП /унифицированного сигнала | 0,6 сек | |
| Разрядность встроенного АЦП | 16 бит | |
| Внутреннее сопротивление аналогового входа, не менее | 10 кОм | |
| Внешнее сопротивление для измерения тока | 45 ... 50 Ом | |
| Предел основной приведенной погрешности при измерении: | ||
| - термоэлектрическими преобразователями | ±0,5 % | |
| - термометрами сопротивления и унифицированными сигналами постоянного напряжения и тока | ±0,25 % | |
| Гальваническая развязка | отсутствует | |
Характеристики аналоговых выходов ПРМ-3
| Наименование | ПРМ-220.3 | ПРМ-24.3 |
| Количество | 2 | |
| Тип аналогового выхода | универсальный: 4...20 мА/0...10 В (выбирается в OwenLogic) | |
| Разрядность ЦАП | 12 бит | |
| Предел основной приведенной погрешности | ±0,5 % | |
| Гальваническая развязка | индивидуальная | |
| Электрическая прочность изоляции | 510 В | |
Поддерживаемые датчики и сигналы
