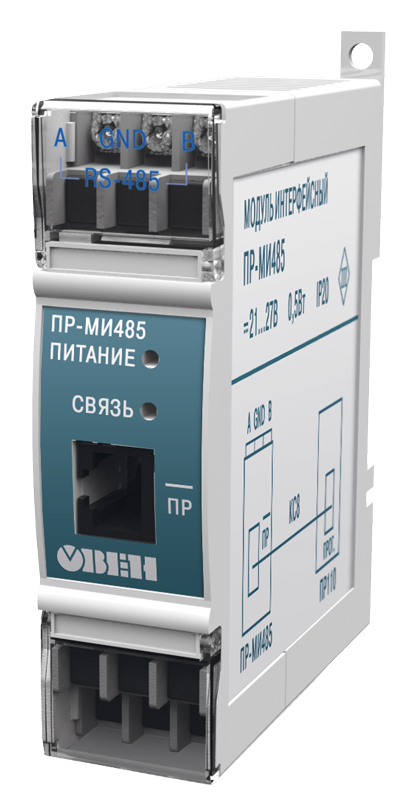

ПР-МИ485 модуль интерфейсный
Цены
Документы
Описание
Назначение
Модуль интерфейсный ПР-МИ485 позволяет производить подключение программируемого реле ПР110/ПР114 к сети RS-485. Такая связка позволяет опрашивать состояния входов ПР110/ПР114 и управлять дискретными выходами прибора. Кроме того имеется возможность считывать и изменять состояние 64-х внутренних переменных. Таким образом, появляется возможность контролировать состояния внутренних переменных, отслеживать выполнение алгоритма, а так же удаленно менять уставки, переключать режимы и т.п.
Например, пользователь может подключить панель оператора ИП320 и вывести на нее всю необходимую информацию.
Шина связи модуля и ПР110/ПР114 имеет гальваническую развязку с портом интерфейса RS-485. Питание модуля происходит непосредственно от внутреннего источника ПР110/ПР114, поэтому модуль может применяться как с модификациями реле на 220 так и на 24 В.
Внимание! Работа приборов ПР110/ПР114 с прибором ПР-МИ485 возможна только, если прибор ПР110/ПР114 имеет версию внутреннего программного обеспечения не ниже х.80.
Основные функции
- Взаимное преобразование сигналов интерфейсов RS-485 и UART
- Поддержка протокола передачи данных в сети RS-485: Modbus (ASCII и RTU)
- Автоматическое определение направления передачи данных
- Гальваническая изоляция портов RS-485 и ПР110/ПР114
- Питание от ПР110/ПР114
Питание | |
Напряжение питания | от ПР110 |
Потребляемая мощность, Вт, не более | 0,5 |
Интерфейс RS-485 | |
Длина линии связи с внешним устройством | не более 1200 м |
Количество приборов в сети: | |
– без использования усилителя сигнала | не более 32 |
– с использованием усилителя сигнала | не более 256 |
Используемые линии передачи данных | А (D+), В (D–), GND |
Гальваническая развязка | Оптоэлектронная |
Электрическая прочность изоляции, В | 500 |
Корпус | |
Габаритные размеры | 28×77×110 |
Масса кг, не более | 0,2 |
Степень защиты | IP20 |
Крепление | на DIN-рейку |
Условия эксплуатации | |
Температура окружающего воздуха | –20...+55 °С |
Атмосферное давление | 84...106,7 кПа |
Относительная влажность воздуха (при +35 °С и ниже) | не более 80 % |
