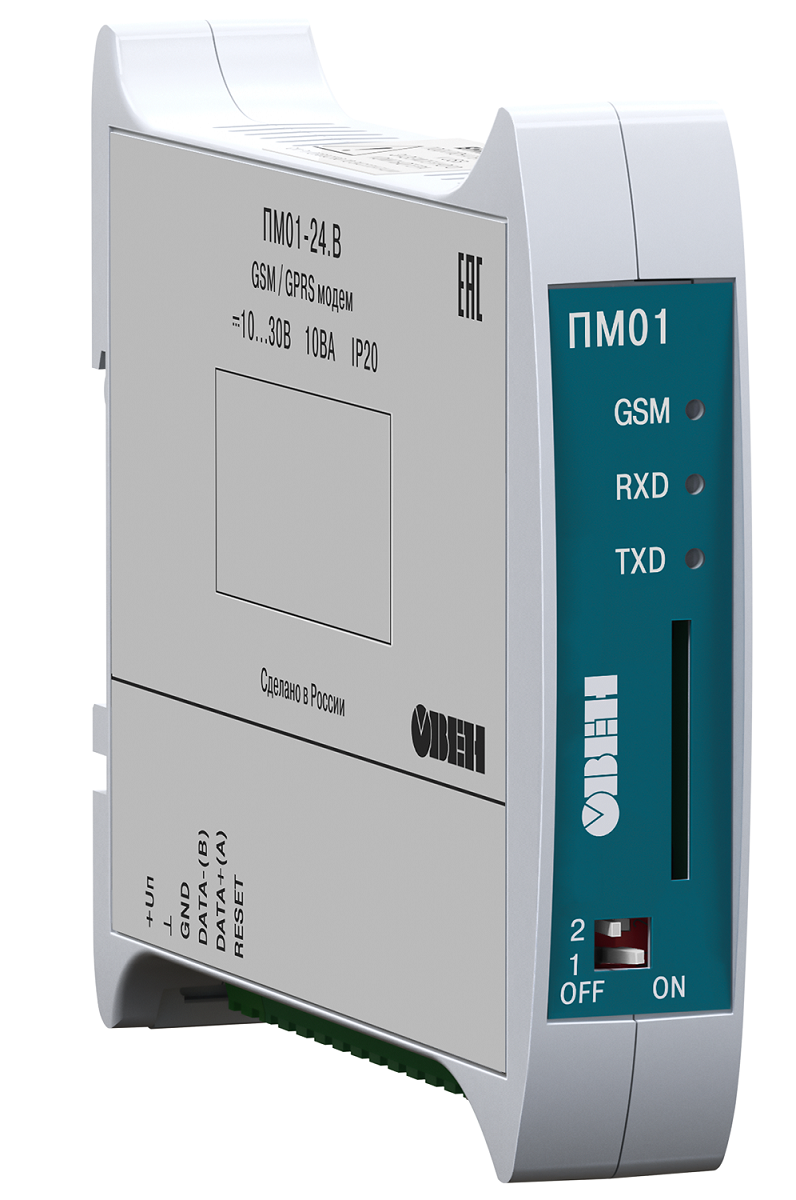

ПМ01 GSM/GPRS модем
Цены
Документы
Описание
С апреля 2017 года модем ПМ01 выпускается с sim-модулем SIM800 вместо применяемого ранее SIM900.
Приборы с SIM800 не поддерживают работу в GPRS-режиме с контроллерами: ПЛК100/150/154, ПЛК110/160 (старого образца)
Назначение GSM/GPRS модема ОВЕН ПМ01
GSM/GPRS модем ОВЕН ПМ01 предназначен для удаленного обмена данными через беспроводные системы связи стандарта GSM с оборудованием, оснащенным последовательными интерфейсами связи RS232 или RS485.
Преимущества GSM-модема ПМ01
- Защита от зависания – автоматическая перезагрузка модема
- Интерфейс RS-232 или RS-485
- Два варианта напряжения питания: 24 В постоянного и 220 В переменного тока
- Широкий диапазон температур: -30..+70
Области применения GSM/GPRS модема ОВЕН ПМ01
- Системы сбора данных, диспетчеризации и управления
- Автоматические терминалы самообслуживания (платежные, вендинг и др.)
- Системы охранной и противопожарной безопасности
- Удаленный контроль датчиков и различного оборудования, оснащенными последовательными интерфейсами
- Дистанционные измерения
- Доступ в Интернет
Основные функциональные возможности GSM/GPRS модема ОВЕН ПМ01
- Прием и передача SMS
- Прием и передача данных с помощью CSD
- Прием и передача данных с помощью GPRS
- Работа с последовательными интерфейсами RS-232* или RS-485**
- Позволяет производить управление приемом и передачей данных по последовательным интерфейсам RS-232* или RS-485 с помощью АТ-команд в соответствии со стандартами GSM 07.05 и GSM 07.07
- Производит индикацию наличия обмена данными по последовательным портам RS-485 или RS-232*
- Производит индикацию наличия регистрации в сети GSM и наличия передачи данных в режиме GPRS
Для организации обмена данными между SCADA-системой, через модемное соединене CSD, с устройством работающим по протоколу Modbus (ОВЕН ПЛК, модули ввода-вывода ОВЕН, ТРМ200, ТРМ201, ТРМ202, ТРМ138, ТРМ148, ТРМ133М и т.д.), рекомендуем приобрести: Modbus OPC/DDE сервер
* В зависимости от модифицации
** Подключение до 32 устройств, учитывая все особенности и ограничения интерфейса RS-485
Применение GSM/GPRS модема ПМ01 в АСКУЭ
Традиционно перед сетевыми компаниями и производственными предприятиями – потребителями электроэнергии – встаёт задача учёта электроэнергии в промышленном секторе розничного рынка. В качестве устройства связи между удаленными объектами и центром сбора данных в АСКУЭ широко применяется GSM/GPRS-модем ОВЕН ПМ01. Подробнее
| Наименование | Значение |
| Диапазон напряжений питания постоянного тока ПМ01-24.АВ, В | от 10 до 30 |
| Диапазон напряжений питания переменного тока ПМ01-220.АВ, Вчастота, Гц | от 90 до 250 от 47 до 63 |
| Максимальная потребляемая мощность, не более, ВА | 15 |
| Рабочий частотный диапазон | EGSM900/DCS1800/PCS1900 |
| Класс выходной мощности передатчика | 4 (EGSM900), 1 (DCS1800/PCS1900) |
| Класс мобильного оборудования | В |
| GPRS мультислот класс | 10 |
| Скорость обмена в режиме CSD, бит/с | 9600 |
| Скорость обмена в режиме GPRS, бит/с | прием – до 85600 передача – до 42800 |
| Поддерживаемые типы SMS | SMS-MO, SMS-MT, SMS-CB |
| Поддержка SIM-карт | 1,8В и 3В |
| Интерфейс связи с компьютером* | RS-232/RS-485, RS-485 |
| Диапазон скоростей обмена по последовательному интерфейсу связи , бит/с | 1200…115200 |
| Степень защиты корпуса | IP20 |
| Масса модема, кг, не более | 0,5 |
| Габаритные размеры модема, мм | 120,1×107,1×22,5 |
| Средний срок службы, лет, не менее | 8 |
* В зависимости от модификации
Условия эксплуатации GSM/GPRS модема ОВЕН ПМ01
- Закрытые взрывобезопасные помещения без агрессивных паров и газов
- Температура окружающего воздуха от -30 до +70 С
- Верхней предел относительной влажности 80% при 25 С без конденсации влаги
- Атмосферное давление от 85…107 кПа
