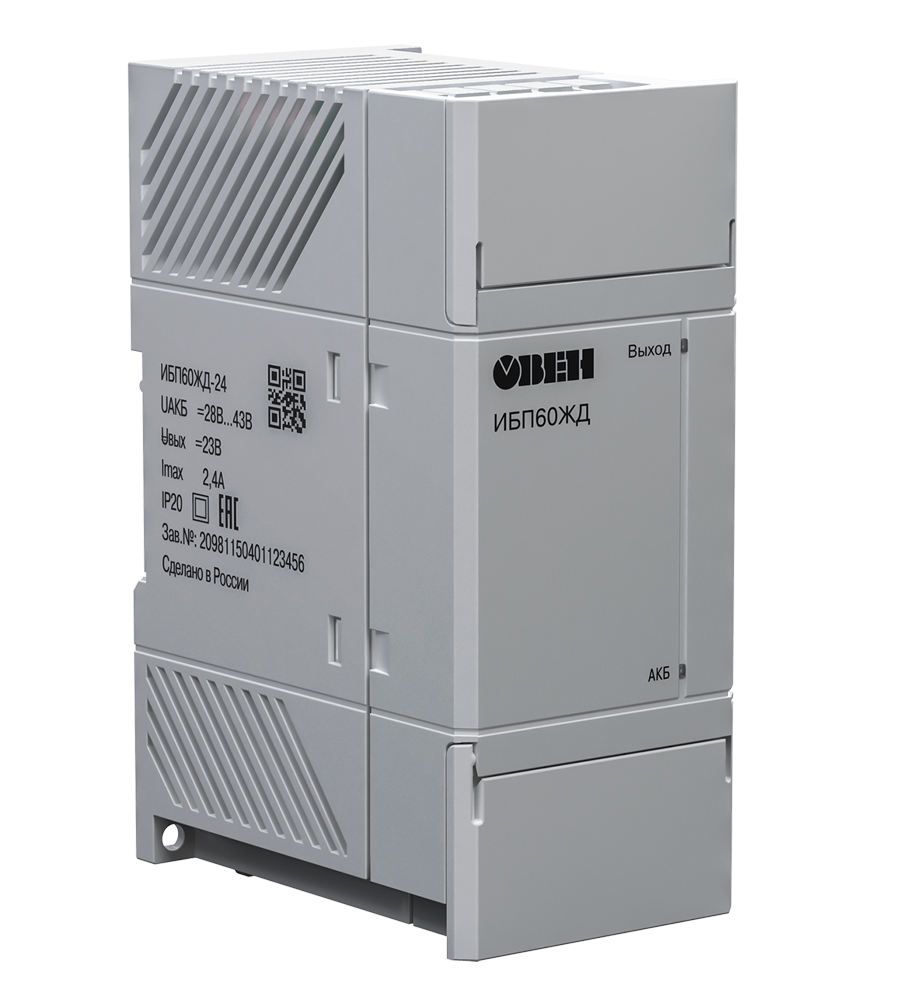

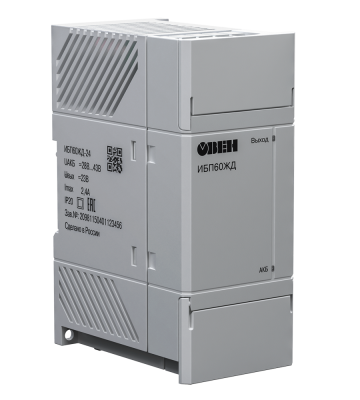

    ИБП60ЖД-24 блок питания с резервированием

    Главная
    -
    Каталог
    -
    Силовые и коммутационные устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Блоки питания
    Преобразователи частотыУстройства плавного пускаДросселиРедукторыТормозные резисторыУстройства коммутацииУстройства контроля и защитыРегуляторы мощностиТвердотельные релеПромежуточные релеЗапорно-регулирующая арматураМикроклимат для шкафов управленияЭлектротехническое оборудование MEYERTEC
    -ИБП60ЖД-24 блок питания с резервированием
    • ИБП60ЖД-24 блок питания с резервированием
    • ИБП60ЖД-24 блок питания с резервированием
    Овен
    ИБП60ЖД-24 блок питания с резервированием
    Купить
    Экономия
    от 5 400 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    ИБП60ЖД-24
    5 400 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Руководство по эксплуатации ИБП60ЖД-24 1,2 мб
    Краткое руководство ИБП60ЖД-24 828,5 кб
    Декларация о соответствии на ИБП60ЖД-24 407,5 кб

    Описание

    ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28...43 В).

    Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:

    • железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах);
    • железнодорожная автоматика и телемеханика;
    • станционные здания, сооружения и устройства.

    Функциональные возможности:

    • Питание нагрузки стабилизированным напряжением
    • Световая индикация режимов работы прибора.
    • Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения.
    • Защита прибора от перегрузки и КЗ.
    • Автоматическое восстановление выходного напряжения после устранения причин КЗ.
    • Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций (28...43 В).
    • Мониторинг резервной сети питания постоянного тока ЖД станций (28...43 В).

    Примеры применения

    Специализированное назначение: резервирование питания станционной автоматики ЖД-станций
    Частное применение резервирования питания промышленной автоматики посредством АКБ



    Наименование Значение
    Питание нагрузки от AC/DC Питание нагрузки от АКБ
    Выходные параметры
    Номинальное напряжение 24 В 23 В
    Номинальный ток – 2,4 А
    Номинальная мощность – 55 Вт

    Допустимое отклонение напряжения, в том числе:

    • нестабильность выходного напряжения от входного напряжения
    • нестабильность выходного напряжения от выходного тока
    • коэффициент температурной нестабильности

    5 %

    –

    2%

    ±0,015 %/°С

    5 %

    1 %

    1 %

    ±0,015 %/°С

    Размах напряжения шума и пульсаций (межпиковое), не более

    • типовое значение*
    • максимальное значение

    –

    –

    30 мВ

    120 мВ

    Входные параметры
    Номинальное напряжение питания постоянного тока – 36 В
    Рабочий диапазон входных напряжений постоянного тока (от АКБ) – 28...43 В
    Номинальный ток потребления, не более – 1,7 А
    Пусковой ток, не более – 45 А
    КПД при номинальной нагрузке, не менее 97 % 88 %
    Защиты
    Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока – 2,5 А (±3 %)
    Порог срабатывания защиты от КЗ, не более – 5 А
    Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ) –

    Отключение при UАКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС).

    Отключение питания преобразователя от АКБ при UАКБ> 45 В DС (с автоматическим восстановлением работоспособности

    при UАКБ< 45 В DС)

    Защита от неправильного подключения АКБ – Есть. Отключение прибора и нагрузки от АКБ
    Безопасность и ЭМС

    Электрическая прочность изоляции между группой Вх.+Вых.+АКБ

    и корпусом по ГОСТ IEC 61204-7-2014

    1500 В

    (усиленная)

    Степень защиты по ГОСТ 14254 IP20
    Категория перенапряжения по ГОСТ Р 50571.19 II
    Степень загрязнения по ГОСТ Р 50030.1 2
    Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013 Критерий качества А
    Уровень электромагнитной эмиссии по порту питания (АКБ) – По ГОСТ 30804.6.3
    Температура при эксплуатации -40…+70 °С
    Окружающая среда
    Макс. допустимая относительная влажность воздуха при эксплуатации 10...90 % без конденсации влаги
    Высота над уровнем моря 0...2000 м
    Температура хранения/транспортировки -25…+55 °С
    Взаимодействие с АКБ
    Емкость АКБ – Не нормируется
    Время переключения с/на АКБ, не более 2 мс
    Прочее
    Срок эксплуатации 10 лет
    Срок гарантийного обслуживания 2 года
    Средняя наработка на отказ 50 000 ч
    Масса, не более 0,35 кг

    * Значение приводится при нормальной температуре и номинальном напряжении питания.


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
