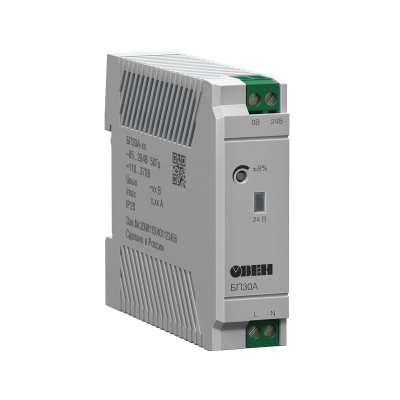

БП30А, БП30А-С, БП60А, БП60А-С компактные блоки питания для шкафов автоматики
Цены
Документы
Описание
Блоки питания ОВЕН БП30А, БП30А-С, БП60А и БП60А-С предназначены для питания стабилизированным напряжением 12 или 24 В приборов и датчиков. Рекомендуются к применению в шкафах автоматики, где требуется компактное по ширине решение: ширина корпуса БП30А, БП30А-С – 22 мм, БП60А, БП60А-С – 35 мм.
Особенности и преимущества
- Удобный монтаж в шкаф автоматики: съемные клеммники, компактный корпус (ширина 22 и 35 мм).
- Возможность параллельного подключения двух блоков питания (для резервирования) без дополнительных устройств.
- Исполнения для обычного (-20…+50 ºС) и расширенного (-40…+70 ºС) климатических диапазонов.
- Регулировка выходного напряжения: ±8 %.
- Минимальный уровень пульсаций (менее 0,5 %).
- Гарантированная защита блока питания и нагрузки: от КЗ, перегрева, перегрузки, ограничение выходного тока при пуске.
Примеры применения
| Наименование | Значение | |||||||||
| БП30А-12 | БП30А-24 | БП30А-12С | БП30А-24С | БП60А-12 | БП60А-24 | БП60А-12С | БП60А-24С | |||
| Выходные параметры | ||||||||||
| Номинальное напряжение | 12 В | 24 В | 12 В | 24 В | 12 В | 24 В | 12 В | 24 В | ||
| Номинальный ток | 2,5 А | 1,25 А | 2,5 А | 1,25 А | 5 А | 2,5 А | 5 А | 2,5 А | ||
| Номинальная мощность | 30 Вт | 60 Вт | ||||||||
| Подстройка выходного напряжения | ±8 % | |||||||||
| Допустимое отклонение напряжения, в том числе: | 2 % | |||||||||
| ±0,5 % | |||||||||
| ±0,5 % | |||||||||
| ±0,015 %/°С | |||||||||
| Размах напряжения шума и пульсаций (межпиковое), не более: | ||||||||||
| 50 мВ | 30 мВ | 60 мВ | 30 мВ | 60 мВ | |||||
| 120 мВ | 60 мВ | 120 мВ | 60 мВ | 120 мВ | |||||
| Входные параметры | ||||||||||
| Напряжение питания переменного тока | 85…264 В (номинальные значения – 120 и 230 В) | |||||||||
| Частота переменного тока | 45…65 Гц | |||||||||
| Напряжение питания постоянного тока | 110…370 В | |||||||||
| Номинальный ток потребления, не более | 0,5 А | 1 А | ||||||||
| Пусковой ток, не более | 25 А | 30 А | ||||||||
| КПД при номинальной нагрузке, не менее* | 80 % | 85 % | 80 % | 85 % | 83 % | 85 % | 83 % | 85 % | ||
| Защиты | ||||||||||
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | 104…116 % от Iном | |||||||||
| Тип защиты от перенапряжения – ограничение выходного напряжения: порог ограничения выходного напряжения | 150 % от Uном | |||||||||
| Безопасность и ЭМС | ||||||||||
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | N2 | |||||||||
| Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3-2013 | Критерий качества А | |||||||||
| Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3 | Класс Б | |||||||||
| Степень защиты по ГОСТ 14254-2015 | IP20 | |||||||||
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0 | II | |||||||||
| Изоляция по ГОСТ 12.2.091-2012 | Усиленная | |||||||||
| Категория перенапряжения по ГОСТ Р 50571.19-2000 | II | |||||||||
| Степень загрязнения по ГОСТ Р 50030.1-2000 | 2 | |||||||||
| Электрическая прочность изоляции: | ||||||||||
| 3000 В | |||||||||
| 1500 В | |||||||||
| Сопротивление изоляции (вход-выход-корпус) при 500 В | 20 МОм | 10 МОм | ||||||||
| Окружающая среда | ||||||||||
| Рабочий диапазон температур окружающей среды | -20…+50 °С | -40…+70 °С | -20…+50 °С | -40…+70 °С | ||||||
| Температура хранения и транспортирования | -50…+80 °С | |||||||||
| Прочее | ||||||||||
| Срок эксплуатации | 10 лет | |||||||||
| Срок гарантийного обслуживания | 2 года | |||||||||
| Средняя наработка на отказ | 50 000 ч | |||||||||
| Масса, не более | 0,3 кг | |||||||||
| Возможность последовательного соединения | Есть | |||||||||
| Возможность параллельного соединения | Есть | |||||||||
| Тип автоматического выключателя | 6 А, тип С или 10 А, тип B | |||||||||
| * При номинальных значениях входного напряжения в нормальных условиях. | ||||||||||
