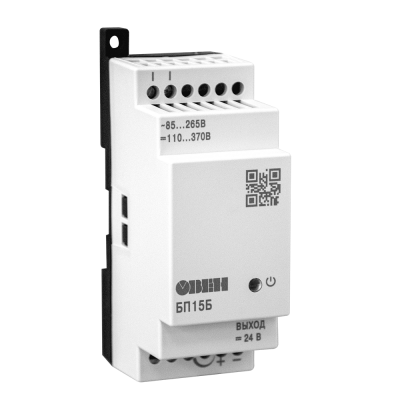

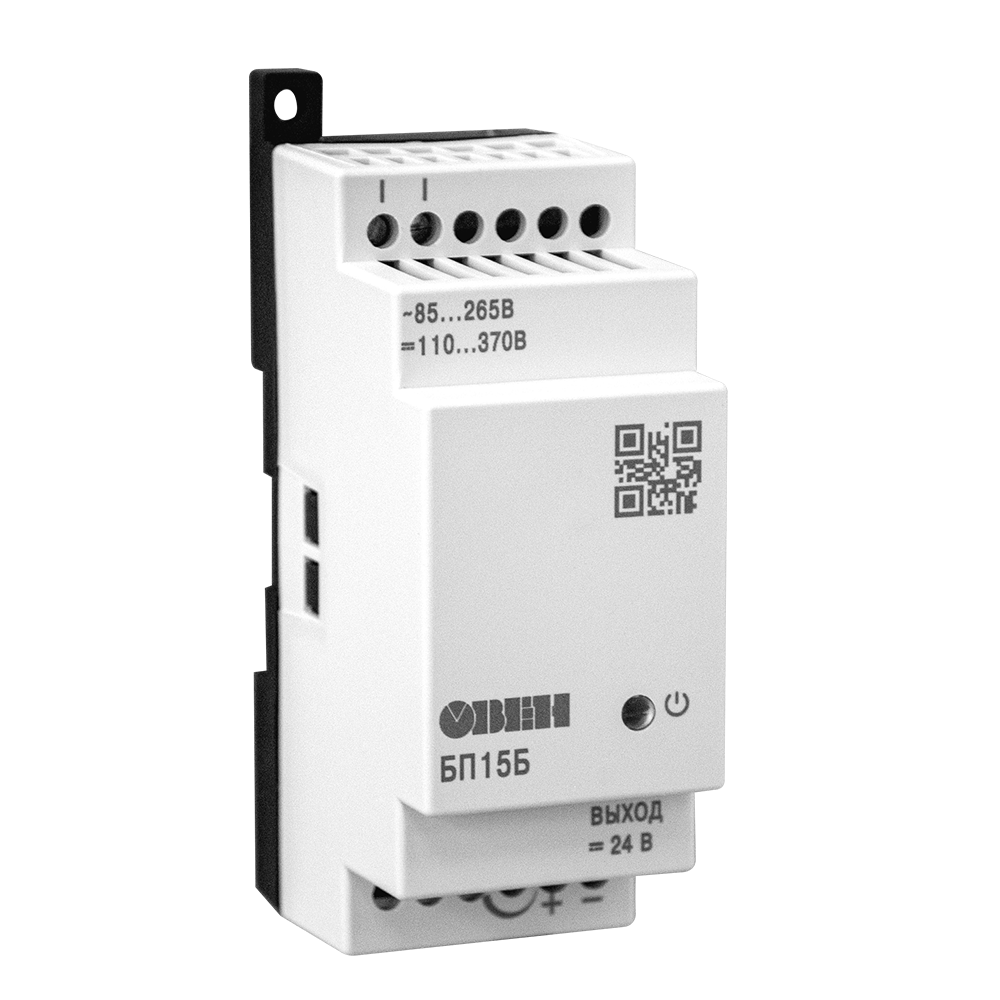

БП15Б, БП30Б, БП60Б блоки питания для промышленной автоматики
Цены
Документы
Описание
Промышленные блоки питания ОВЕН БП15Б, БП30Б, БП60Б предназначены для питания стабилизированным напряжением постоянного тока широкого спектра радиоэлектронных устройств – релейной автоматики, контроллеров и т. п.
Максимальная выходная мощность: 15, 30 и 60 Вт. Каждый блок питания имеет модификации 8-ми номиналов выходного напряжения: 5, 9, 12, 15, 24, 36, 48 и 60 В.
Блоки питания БП15Б, БП30Б, БП60Б выпускаются в пластиковых корпусах с креплением на DIN-рейку. Применяются для построения систем электропитания различной сложности, в том числе распределенных.
Основные функции
- Преобразование переменного / постоянного напряжения в постоянное стабилизированное напряжение.
- Стабильная работа в широком диапазоне входных напряжений без снижения характеристик выходного напряжения.
- Уверенный запуск нагрузки с большими входными емкостями (панели оператора, модемы и т.п.).
- Защита от перенапряжения и импульсных помех на входе.
- Защита от перегрузки, короткого замыкания и перегрева.
- Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.
- Индикация о наличии напряжения на выходе.
Система контроля и регулирования температуры
| Параметр | Значение |
| Входное напряжение: | |
| – переменного тока | 85...264 В |
| – постоянного тока | 110...370 В |
| Частота входного переменного напряжения | 47...63 Гц |
| Коррекция выходного напряжения | 22...26 В |
| Нестабильность выходного напряжения при изменении напряжения питания | ±0,2 % |
| Нестабильность выходного напряжения при изменении тока нагрузки от 0,1 Imax до Imax | ±0,25 % |
| Электрическая прочность изоляции: | |
| - вход – выход (действующее значение) | 3 кВ |
| - вход – корпус (действующее значение) | 1,5 кВ |
| Коэффициент полезного действия | Не менее 85 % |
| Степень защиты корпуса (со стороны передней панели) | IP20 |
Условия эксплуатации
| Параметр | Значение |
| Температура окружающего воздуха | –20...+50 °С |
| Атмосферное давление | 86...106,7 кПа |
| Относительная влажность воздуха (при +25 °С и ниже без конденсации влаги) | не более 80 % |
Электрические характеристики
| Модификация прибора | Мощность, Вт | Выходное напряжение, В | Макс. выходной ток, А | Амплитуда пульсации выходного напряжения, мВ |
| БП15Б-Д2-5 | 15 | 5 | 2,00 | 40 |
| БП15Б-Д2-9 | 9 | 1,35 | 60 | |
| БП15Б-Д2-12 | 12 | 1,20 | 80 | |
| БП15Б-Д2-15 | 15 | 1,00 | 100 | |
| БП15Б-Д2-24 | 24 | 0,63 | 120 | |
| БП15Б-Д2-36 | 36 | 0,41 | 150 | |
| БП15Б-Д2-48 | 48 | 0,31 | 150 | |
| БП15Б-Д2-60 | 60 | 0,25 | 150 | |
| БП30Б-Д3-5 | 30 | 5 | 4,00 | 60 |
| БП30Б-Д3-9 | 9 | 2,70 | 80 | |
| БП30Б-Д3-12 | 12 | 2,40 | 100 | |
| БП30Б-Д3-15 | 15 | 2,00 | 120 | |
| БП30Б-Д3-24 | 24 | 1,25 | 120 | |
| БП30Б-Д3-36 | 36 | 0,83 | 150 | |
| БП30Б-Д3-48 | 48 | 0,63 | 150 | |
| БП30Б-Д3-60 | 60 | 0,50 | 150 | |
| БП60Б-Д4-5 | 60 | 5 | 8,00 | 80 |
| БП60Б-Д4-9 | 9 | 5,40 | 80 | |
| БП60Б-Д4-12 | 12 | 4,50 | 100 | |
| БП60Б-Д4-15 | 15 | 4,00 | 120 | |
| БП60Б-Д4-24 | 24 | 2,50 | 120 | |
| БП60Б-Д4-36 | 36 | 1,67 | 150 | |
| БП60Б-Д4-48 | 48 | 1,25 | 150 | |
| БП60Б-Д4-60 | 60 | 1,00 | 150 |
