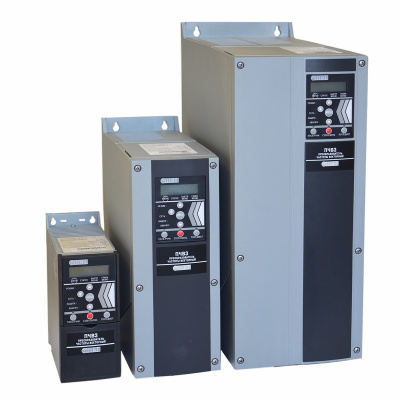

ПЧВ3 преобразователи частоты векторные для насосов и вентиляторов
Документы
Описание
Новая линейка ПЧВ3 имеет расширенные функциональные возможности, меньшие массогабаритные характеристики, увеличенный диапазон мощностей. Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 17 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 90 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.
Функционал линейки ПЧВ3 заточен под наиболее популярные HVAC-применения, обеспечивая в том числе:
- «спящий» режим, необходимый в системах с переменным разбором жидкости для насосов;
- специализированный противопожарный режим, необходимый для частотных преобразователей, управляющих вентиляцией в современном здании.
Вместе с тем линейка сохранила и даже расширила возможности общепромышленных ПЧ, поэтому может быть с успехом использована в большинстве задач управления промышленным приводом за исключением случаев точного позиционирования и больших динамических перегрузок. Примерами таких применений могут служить смесители, дозаторы, ременные приводы, конвейеры и т.п.
Основные функциональные возможности ПЧВ3
- Плавный пуск и останов двигателя, в том числе отложенный запуск.
- Компенсация нагрузки и скольжения.
- Вольт-частотный или векторный алгоритмы управления.
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления, обеспечивающая высочайший уровень энергоэффективности.
- Полная функциональная и аппаратная диагностика и защита работы ПЧВ.
- Встроенный сетевой дроссель, дроссель в звене постоянного тока и дополнительный входной дроссель.
- Встроенный ПИ-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Встроенный ПЛК для решения сложных задач управления и позиционирования привода.
- Специализированный «спящий» режим для эффективной работы при малом разборе.
- Специализированный противопожарный режим для систем вентиляции.
- Подхват вращающегося привода для безаварийного запуска систем с вращением до подачи напряжения питания или при провалах напряжения.
- Пропуск резонансных частот (до 2 участков пропуска).
- Гибкая структура управления с возможностью одновременного управления по физическим входам и по интерфейсу RS-485, что обеспечивает удобную интеграцию в современные системы управления и диспетчеризации.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора. Быстрые меню и готовые конфигурации под типовые задачи.
- Возможность повышения степени защиты корпуса до IP21 при использовании крышки КО.
Возможности модификации ОВЕН ПЧВ3 со степенью защиты IP54
- Более простое, надежное и бюджетное решение по сравнению с установкой частотника со степенью защиты IP20 в шкаф IP54.
- Минимальные массогабаритные характеристики среди аналогичных устройств (занимает мало места на стене).
- Инновационная система охлаждения (вентилятор ПЧВ не обдувает платы устройства, что позволяет устанавливать их в пыльных помещениях без периодического разбора и продува ПЧВ).
- Соответствие требованиям ЭМС (встроенный фильтр ЭМС класса А1).
- Удобный монтаж и подключение к двигателю и системе управления (можно установить близко к насосу, фиксация всех кабелей, идущих от ПЧВ).
Аксессуары для ПЧВ3
Аксессуары необходимы только для модификаций ПЧВ3 и приобретаются отдельно.
Полный перечень аксессуаров и подробное описание
Локальная панель оператора ЛПО3
Съемная локальная панель оператора ЛПО3 предназначена для программирования и индикации значений параметров работы прибора. Запрограммированный прибор может функционировать без ЛПО3, поэтому партия из нескольких приборов может комплектоваться одной ЛПО3.
Преимущества ЛПО:
- Одна панель на несколько частотников.
- Возможность копирования и тиражирования параметров.
- Позволяют легко переносить настройки.
- Возможен монтаж на удаленную панель шкафа управления с помощью монтажного комплекта KM3.
- Гарантия 3 года.
Примечание.
Съемная локальная панель оператора ЛПО3 для модификаций ПЧВ3 приобретается отдельно.
Для модификаций ПЧВ3 IP54 локальная панель оператора ЛПО3 является несъемной частью корпуса.
Крышка КО3
Служит для повышения защиты корпуса ПЧВ до степени IP21, надежного закрепления сетевых и моторных кабелей и механической защиты от прикосновения к силовым клеммам. Различаются размерами для соответствующих корпусов.
Примечание.
Съемная крышка КО3 для модификаций ПЧВ3 приобретается отдельно.
Для модификаций ПЧВ3 IP54 локальная крышка КО3 не нужна.
Кабельная панель ПК3

Служит для надежного закрепления сетевых и моторных кабелей, гальванического подключения оболочек бронированных кабелей к заземляющей клемме ПЧВ. Принцип действия состоит в подавлении помех путем отвода их энергии на клемму заземления. Крепится к клемме заземления в нижней части корпуса ПЧВ. Различаются размерами для соответствующих корпусов.
Примечание.
Кабельная панель ПК3 для модификаций ПЧВ3 приобретается отдельно.
Для модификаций ПЧВ3 IP54 кабельная панель ПК3 не нужна.
Отличие линеек преобразователей частоты ПЧВ
| Линейка компактных преобразователей частоты общепромышленного применения ОВЕН ПЧВ1/ПЧВ2 | Линейка преобразователей частоты для управления насосами и вентиляторами ОВЕН ПЧВ3 |
![]() | ![]() |
|
|
| № | Наименование | Значение |
| 1 | Питающая сеть | 3 фазы, 200…240 В (0,25…11 кВт) 3 фазы, 380…480 В (0,37…90 кВт) |
| 2 | Выходное напряжение (U,V,W), % | 0…100 |
| 3 | Выходная частота, Гц | 0…200 Гц(VC), 0…400 (U/F) |
| 4 | Цифровые входы, в том числе импульсные | 4 |
| - | ||
| 5 | Аналоговые входы | 2 U/I (0…10 В/4…20 мА) |
|
| Аналоговые выходы | 2 I (4…20 мА) |
| 6 | Релейные выходы | 2 (240 В, 2 А) |
| 7 | Протокол RS-485 | Modbus RTU, FLN, Metasys; BACnet MSTP |
| 8 | Встроенные источники питания | 10 В/25 мА 24 В/80 мА |
| 9 | Класс защиты корпуса | IP20 |
| 10 | Вибропрочность | 1,0g |
| 11 | Максимальная относительная влажность | 95 % без конденсации влаги |
| 12 | Диапазон рабочих температур | 0…40 ºС при номинальном выходном токе -20…+50 ºС со снижением выходного тока |
| 13 | Температура при хранении и транспортировке | -30… +70 ºС |
| 14 | Максимальная длина экранированного кабеля двигателя | 25 м |
| 15 | Максимальная длина неэкранированного кабеля двигателя | 50 м |
| 16 | Перегрузочная способность | 110 % (60 с), 135% (1 с) |
| 17 | Тормозной ключ | нет |
Входной и выходной токи ПЧВ3
| Модификация ПЧВ3 | Входной ток ПЧВ3, А | Выходной ток ПЧВ3, А |
| ПЧВ3-К37-В | 1,3 | 1,2 |
| ПЧВ3-К75-В, ПЧВ3-К75-В-54 | 3,0 | 2,2 |
| ПЧВ3-1К5-В, ПЧВ3-1К5-В-54 | 4,0 | 3,7 |
| ПЧВ3-2К2-В, ПЧВ3-2К2-В-54 | 5,5 | 5,3 |
| ПЧВ3-3К0-В, ПЧВ3-3К0-В-54 | 7,2 | 7 |
| ПЧВ3-4К0-В, ПЧВ3-4К0-В-54 | 9,5 | 9,1 |
| ПЧВ3-5К5-В, ПЧВ3-5К5-В-54 | 13,0 | 12 |
| ПЧВ3-7К5-В, ПЧВ3-7К5-В-54 | 17,0 | 15,5 |
| ПЧВ3-11К-В, ПЧВ3-11К-В-54 | 25,0 | 23 |
| ПЧВ3-15К-В, ПЧВ3-15К-В-54 | 33,0 | 31 |
| ПЧВ3-18К-В, ПЧВ3-18К-В-54 | 39,0 | 37 |
| ПЧВ3-22К-В, ПЧВ3-22К-В-54 | 46,0 | 42,5 |
| ПЧВ3-30К-В, ПЧВ3-30К-В-54 | 63,0 | 61 |
| ПЧВ3-37К-В, ПЧВ3-37К-В-54 | 77,0 | 73 |
| ПЧВ3-45К-В, ПЧВ3-45К-В-54 | 93,0 | 90 |
| ПЧВ3-55К-В, ПЧВ3-55К-В-54 | 113,0 | 106 |
| ПЧВ3-75К-В, ПЧВ3-75К-В-54 | 154,0 | 147 |
| ПЧВ3-90К-В, ПЧВ3-90К-В-54 | 182,0 | 177 |
