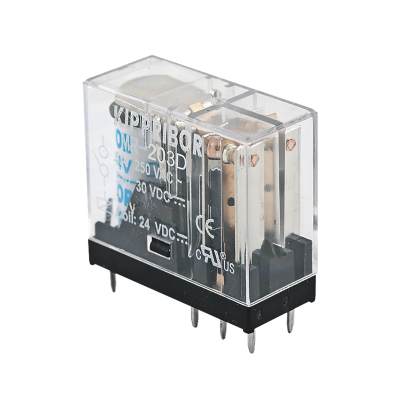

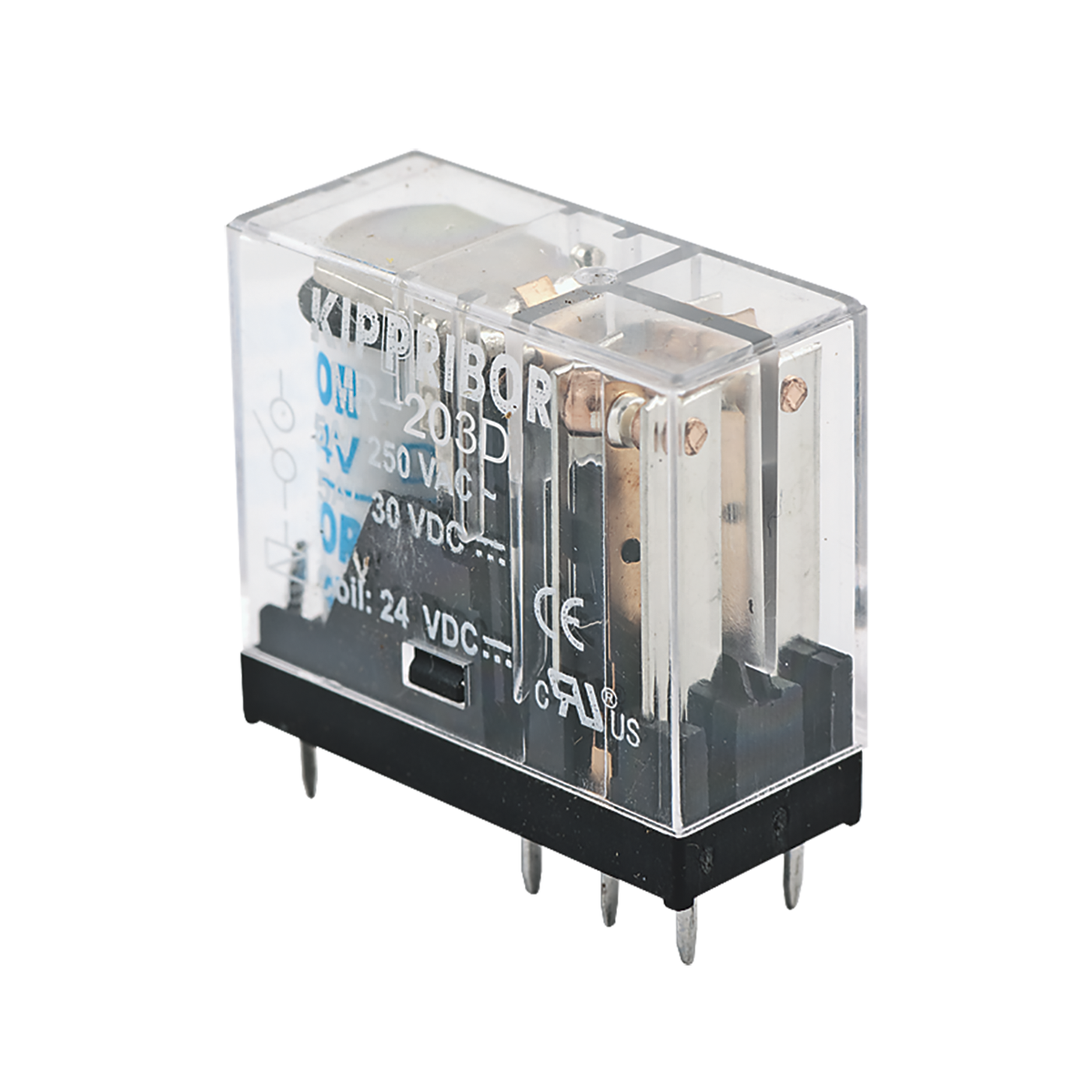

Промежуточные реле KIPPRIBOR серии MR в компактном корпусе (2-контактные)
Цены
Описание
Используются в качестве развязывающего (согласующего) элемента между управляющим устройством (терморегулятором, контроллером и пр.) и коммутационным элементом исполнительного устройства, а также для построения схем релейной логики. Предназначены также для коммутации и переключения электрических цепей управления постоянного и переменного тока.
Несмотря на свои миниатюрные размеры имеют достаточно мощные контакты, что позволяет использовать их взамен большинства общепромышленных реле, экономя при этом пространство при монтаже.
Монтируются как на DIN-рейку стандарта 35 мм при помощи монтажных колодок, так и на печатную плату методом пайки. Исполнение «ножек» реле серии MR под пайку позволяет применять их для замены вышедших из строя выходных реле различных приборов (терморегуляторов, контроллеров, программируемых реле и пр.).
Преимущества промежуточных реле KIPPRIBOR серии MR:
- Прозрачный корпус, позволяющий чётко видеть состояние контактов реле.
- Полная совместимость с реле данного типа других производителей (в соответствии с ГОСТ 11152-82).
- Монтаж на DIN-рейку или печатную плату.
- Ширина монтажной колодки – всего 16 мм.
Степень защиты промежуточных реле KIPPRIBOR серии MR:
- Корпус реле – IP40.
- Со стороны клемм – IР00.
Конструкция промежуточных реле серии MR позволяет осуществлять их монтаж двумя способами.
- Установка на DIN-рейку при помощи монтажной колодки:
- 2-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/2.
- 3-ярусные колодки с винтовыми клеммами KIPPRIBOR PYF-022BE/3.
- 3-ярусные колодки с самозажимными клеммами KIPPRIBOR PYF-122BE/3.
- Непосредственная установка на печатную плату путем пайки.
Характеристика | Значение |
Время включения (при UN) | не более 20 мс |
Время выключения (при UN) | не более 10 мс |
Диапазон рабочих температур | -55…+70 °С |
Относительная влажность | 35%…80% RH |
Атмосферное давление | 86…106 кПа |
Ударопрочность | 10g (длительность полуволны синусоиды ударного импульса 11 мс) |
Виброустойчивость | 10…55 Гц (удвоенная амплитуда 1,0 мм) |
Масса | не более 17 г |
Электрические характеристики контактов
Характеристика | Постоянный ток (DC) | Переменный ток (AC) |
Номинальный ток (для категорий эксплуатации AC-1, DC-1) | 5 А при 30 В | 5 А при 250 В |
Минимальная коммутируемая нагрузка | 1000 мВт (10 В/10 мА) | |
Начальное сопротивление | не более 100 мОм | |
Материал | серебряный сплав (AgSnO2) | |
Электрический ресурс | не менее 105 | |
Механический ресурс (при 300 вкл./мин) | не менее 107 | |
Сопротивление пробоя между контактами и катушкой | не менее 1000 В ~ при токе утечки 1 мА в течение 1 минуты |
Электрические характеристики катушки
Характеристика | Постоянный ток (DC) | Переменный ток (AC) |
Номинальное напряжение питания Uном | 12/24 В* | 220 В* |
Напряжение включения | не менее 0,75 Uном (при 25 °С) | 0,80 Uном |
Напряжение выключения | не более 0,10 Uном (при 25 °С) | 0,30 Uном |
Предельное напряжение питания | 1,10 Uном (при 25 °С) | |
Мощность | 0,53 Вт | 1,0 ВА |
Сопротивление пробоя между контактами и катушкой | не менее 1500 В – при токе утечки 1 мА в течение 1 минуты |
* выбирается при заказе.
