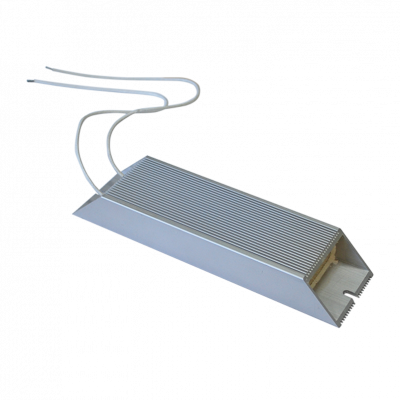

РБ тормозные резисторы

Описание

При торможении асинхронный двигатель отдает энергию назад в преобразователь частоты (работает в генераторном режиме) вследствие чего напряжение в звене постоянного тока повышается. Интенсивность торможения в этом случае зависит от потерь мощности в преобразователе и двигателе.

ПЧВ можно тормозить с мощностью около 20% от номинальной за счет собственных потерь двигателя и преобразователя. Этого обычно достаточно для не инерционных нагрузок, т.е. там, где кинетическая энергия невелика или время торможения не критично.

Если требуется произвести быстрое торможение, необходимо использовать тормозной ключ и резистор. При торможении электропривода тормозной резистор подключается к шине постоянного тока внутри преобразователя частоты, и на нем рассеивается энергия от электродвигателя. Это защищает преобразователь от блокировки по причине перенапряжения в звене постоянного тока и, соответственно, от остановки привода.

Все преобразователи частоты ОВЕН ПЧВ1,2 мощностью 1,5 кВт и более имеют встроенные тормозные ключи для подключения тормозных резисторов.

Тормозные резисторы являются необходимой опцией ПЧВ для работы с подъемно-транспортными механизмами (краны, лифты, наклонные транспортеры, подъемники), высокоинерционными применениями (дымососы, центрифуги, рольганги, тягодутьевые механизмы, транспортные тележки), некоторыми станочными применениями (токарно-винторезные, сверлильные, шлифовальные станки и др.)

Компания ОВЕН предлагает пользователям несколько типов тормозных резисторов.

Бюджетная линейка тормозных резисторов РБ1

Резисторы РБ1 представляют собой проволочные балластные резисторы с керамическим корпусом и степенью защиты IP00. Линейка включает в себя 2 типа резисторов:

• 80 Ом, 1 кВт
• 400 Ом, 200 Вт

Для каждого номинала мощности ПЧВ может быть использован один резистор или группа резисторов в параллельном включении для обеспечения необходимой мощности торможения. Выбираются исходя из продолжительности включения (ПВ) 10% от времени цикла.

Промышленные линейки тормозных резисторов РБ2, РБ3, РБ4

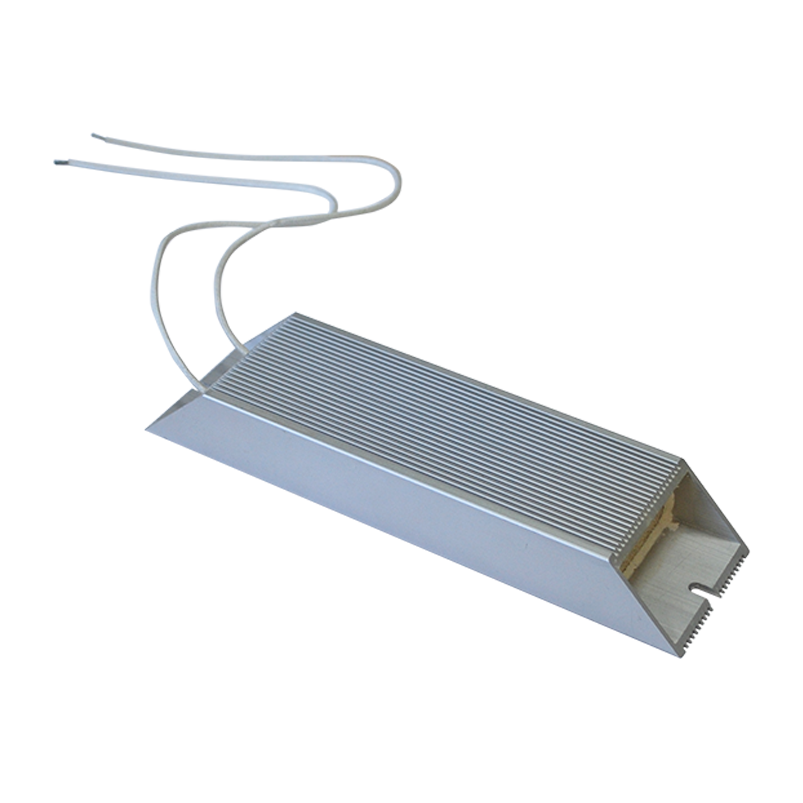

Резисторы РБ2,3,4 представляют собой балластные резисторы с алюминиевым или керамическим корпусом и степенью защиты IP54 или IP20. Линейка включает в себя 2 типа резисторов на каждый номинал мощности ПЧВ для ПВ 10% и 40%.

Резисторы этих линеек имеют исполнение для вертикального и горизонтального монтажа.

Тормозные резисторы промышленных линеек рекомендуются, если требуется:

1. Компактный монтаж тормозного резистора
2. Использование в тяжелых условиях работы (увеличенная мощность, выделяемая при торможении)
3. Монтаж тормозного резистора вне шкафа управления (требуется высокая степень IP)

Примечание - указанное значение ПВ,% в таблице дано из расчета принятой продолжительности цикла Тц, равной 120с.

 Параметры серии РБ1. ПВ = 10 %, IP00

Параметры серии РБ2. ПВ = 40 %, IP20

Параметры серии РБ3. ПВ = 10 %, IP54

Параметры серии РБ4. ПВ = 40 %, IP54
