    HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения

    Главная
    -
    Каталог
    -
    Силовые и коммутационные устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Твердотельные реле
    Преобразователи частотыУстройства плавного пускаДросселиРедукторыТормозные резисторыБлоки питанияУстройства коммутацииУстройства контроля и защитыРегуляторы мощностиПромежуточные релеЗапорно-регулирующая арматураМикроклимат для шкафов управленияЭлектротехническое оборудование MEYERTEC
    -HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
    • HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
    • HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
    Овен

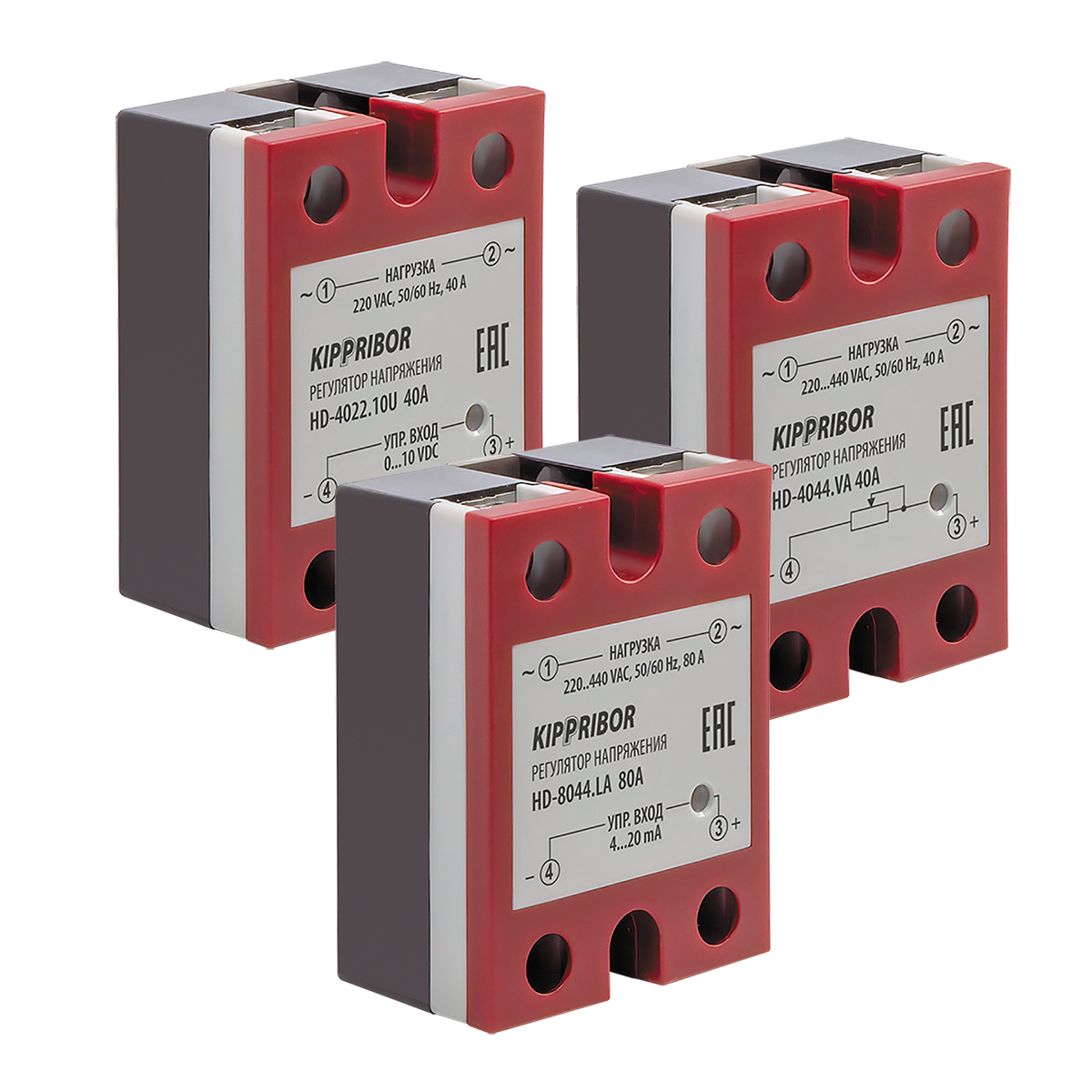

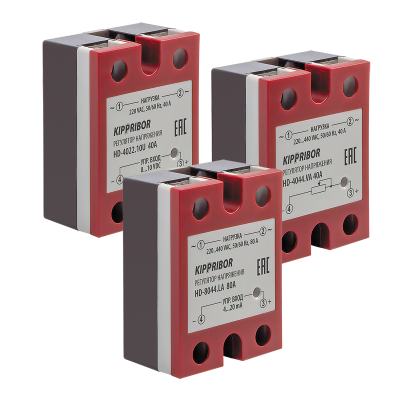

    HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] твердотельные реле для регулирования напряжения
    Купить
    Экономия
    от 1 008 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    HD-1044.VA
    1 008 ₽/шт
    - +
    В корзинуВ корзине
    HD-4044.VA
    1 356 ₽/шт
    - +
    В корзинуВ корзине
    HD-2544.VA
    1 392 ₽/шт
    - +
    В корзинуВ корзине
    HD-1022.10U
    1 866 ₽/шт
    - +
    В корзинуВ корзине
    HD-4022.10U
    1 992 ₽/шт
    - +
    В корзинуВ корзине
    HD-2522.10U
    2 094 ₽/шт
    - +
    В корзинуВ корзине
    HD-1044.LA
    2 166 ₽/шт
    - +
    В корзинуВ корзине
    HD-4044.LA
    2 208 ₽/шт
    - +
    В корзинуВ корзине
    HD-2544.LA
    2 274 ₽/шт
    - +
    В корзинуВ корзине
    HD-6044.LA
    2 850 ₽/шт
    - +
    В корзинуВ корзине
    HD-8044.LA
    2 928 ₽/шт
    - +
    В корзинуВ корзине

    Документы

    Паспорт HD-xx44.VA, HD-xx22.10U и HD-xx44.LA [M02] 186 кб
    Сертификат о соответствии на твердотельные реле 1 мб

    Описание

    Однофазные ТТР данных серий используются в тех случаях, когда необходимо отрегулировать уровень напряжения питания резистивной нагрузки в диапазоне от ≈10 VAC до номинального значения. Оптимально подходят для решения таких задач, как регулировка мощности электрических ТЭНов или управление напряжением ламп накаливания для корректировки уровня освещенности и других аналогичных задач.

    Особенности управления и коммутации нагрузки

    • Тип нагрузки и рекомендуемые пределы тока коммутации:
      • для HD-xx44.VA [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
      • для HD-xx22.10U [M02] резистивная нагрузка от 8 до 30 А (в зависимости от модификации);
      • для HD-xx44.LA [M02] резистивная нагрузка от 8 до 60 А (в зависимости от модификации).
    • Типы управляющих сигналов:
      • для HD-xx44.VA [M02] переменный резистор мощностью P≥0,5 Вт R=470 / 560 кОм при Uпит. нагрузки 220 / 380 VAC;
      • для HD-xx22.10U [M02] унифицированный сигнал напряжения 0…10 VDC;
      • для HD-xx44.LA [M02] унифицированный токовый сигнал 4…20 мА.
    • Максимальный диапазон регулирования напряжения:
      • для HD-xx44.VA [M02] 10…440 VAC;
      • для HD-xx22.10U [M02] 10…220 VAC;
      • для HD-xx44.LA [M02] 10…440 VAC.

    ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!

    Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]

    Модификация ТТР Рекомендуемый предельный ток нагрузки Максимально допустимый ток нагрузки
    Резистивная нагрузка
    HD-хх44.VA[M02]
    HD-1044.VA [M02] 8 А 10 А
    HD-2544.VA [M02] 19 А 25 А
    HD-4044.VA [M02] 30 А 40 А
    HD-хх22.10U [M02]
    HD-1022.10U [M02] 8 А 10 А
    HD-2522.10U [M02] 19 А 25 А
    HD-4022.10U [M02] 30 А 40 А
    HD-хх44.LA [M02]
    HD-1044.LA [M02] 8 А 10 А
    HD-2544.LA [M02] 19 А 25 А
    HD-4044.LA [M02] 30 А 40 А
    HD-6044.LA [M02] 45 А 60 А
    HD-8044.LA [M02] 60 А 80 А

    Конструктивные особенности твердотельных реле серий HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02]

    • Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
    • Симисторный силовой элемент – являясь бюджетным решением для ТТР, обеспечивает надежную коммутацию рекомендуемых токов для данной серии твердотельных реле.
    • Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
    • Корпуса ТТР HD-xx44.VA [M02], HD-xx22.10U [M02] и HD-xx44.LA [M02] выполнены из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
    • Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).

    ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.

    Параметр

    Серия HD-xx44.VA [M02]

    Серия HD-xx22.10U [M02]

    Серия HD-xx44.LA [M02]

    Тип коммутируемого тока

    Переменный ток

    Тип коммутируемой сети

    Однофазная

    Тип коммутируемой нагрузки

    Резистивная

    Диапазон регулирования напряжения

    10…440 VAC,

    при Uпит.нагр.=220/380 VAC

    10…220 VAC,

    при Uпит.нагр.=220 VAC

    10…440 VAC,

    при Uпит.нагр.=220/380 VAC

    Управляющий сигнал

    Переменный резистор 470-560 кОм

    Унифицированный сигнал напряжения 0…10 В

    Унифицированный сигнал тока 4…20 мА

    Входное сопротивление

    –

    4 кОм

    400 Ом

    Тип выходных силовых элементов

    Симисторы (TRIAC)

    Гальваническая изоляция цепи управления

    Нет

    Есть

    Тип управления

    Фазовое управление симистором

    Максимальное пиковое напряжение

    9 класс (900 VAC)

    6 класс (600 VAC)

    9 класс (900 VAC)

    Ток утечки в цепи нагрузки

    ≤ 7 мА

    ≤ 100 мА

    ≤ 100 мА

    Состояние реле при обрыве либо отсутствии входного сигнала

    Включено с минимальным выходным напряжением

    При включении допускается импульс номинального напряжения, далее включено с минимальным напряжением питания

    Сопротивление изоляции

    500 МОм (при 500 VDC)

    Электрическая прочность изоляции

    Соответствует стандартам UL1577 (2500 V в течение одной минуты)

    * – Рекомендуемая модель резистора СП4-2Ма 1

    Условия эксплуатации твердотельных реле серий HD-xx44.VA, HD-xx22.10U и HD-xx25.LA (согласно ГОСТ 15150)

    Температура окружающего воздуха

    -30…+70 °С

    Атмосферное давление

    84…106,7 кПа

    Относительная влажность

    ≤ 80 % (при +25 °С и ниже без конденсации влаги)


    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
