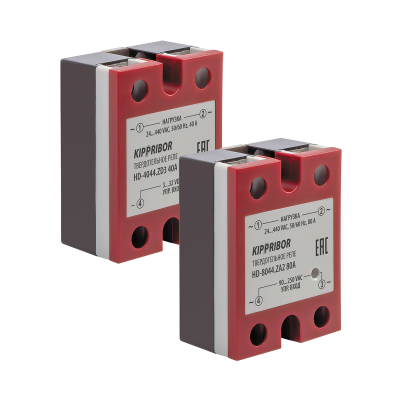

HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] твердотельные реле общепромышленные в стандартном корпусе
Цены
Документы
Описание
Однофазные ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] являются на сегодняшний день самыми универсальными и наиболее востребованными в современной промышленности. Благодаря своим конструктивным особенностям и широкому диапазону коммутируемых токов реле этих серий позволяют успешно решать подавляющее число задач по управлению индуктивной и резистивной нагрузкой.
Особенности управления и коммутации нагрузки
- Управляющий сигнал постоянного или переменного напряжения.
- Широкий диапазон управляющего сигнала: 3…32 VDC – для HD-xx44.ZD3 [M02] / 90…250 VAC – для HD-xx44.ZA2 [M02].
- Тип нагрузки и рекомендуемые пределы тока коммутации:
- максимальный ток нагрузки от 10 до 40 А – для HD-xx44.ZD3 [M02] / от 10 до 80 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
- резистивная нагрузка от 8 до 30 А – для HD-xx44.ZD3 [M02] / от 8 до 60 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации);
- индуктивная нагрузка от 1 до 4 А – для HD-xx44.ZD3 [M02] / от 1 до 8 А – для HD-xx44.ZA2 [M02] (в зависимости от модификации).
- Широкий диапазон коммутируемого напряжения 24…440 VAC.
- Коммутация при переходе напряжения через «ноль» снижает коммутационные помехи.
- Высокое значение пикового напряжения 900 VAC (9 класс).
- Подходят для коммутации как однофазной, так и трехфазной нагрузки.
- Позволяют коммутировать трехфазную нагрузку с любой схемой включения:
- звезда;
- звезда с нейтралью;
- треугольник.
ВНИМАНИЕ! Если значение коммутируемого тока ≥ 5 А, то использование радиатора охлаждения строго обязательно!
Рекомендуемые токи нагрузки твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]
Модификация ТТР | Рекомендуемый предельный ток нагрузки | Максимально допустимый ток нагрузки | |
резистивная нагрузка | индуктивная нагрузка | ||
HD-хх44.ZD3 [M02] | |||
HD-1044.ZD3 [M02] | 8 A | 1 A | 10 A |
HD-2544.ZD3 [M02] | 19 A | 2,5 A | 25 A |
HD-4044.ZD3 [M02] | 30 A | 4 A | 40 A |
HD-хх44.ZA2 [M02] | |||
HD-1044.ZА2 [M02] | 8 A | 1 A | 10 A |
HD-2544.ZА2 [M02] | 19 A | 2,5 A | 25 A |
HD-4044.ZА2 [M02] | 30 A | 4 A | 40 A |
HD-6044.ZА2 [M02] | 45 A | 6 A | 60 A |
HD-8044.ZА2 [M02] | 60 A | 8 A | 80 A |
Конструктивные особенности твердотельных реле серий HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02]
Стабильность и долговечность работы ТТР этой серии при их эксплуатации в рекомендуемом диапазоне токов нагрузки обеспечивается следующими техническими решениями:
- Медное основание позволяет отводить избыточное тепло от силового элемента с максимальной эффективностью.
- Использование различных типов силовых выходных элементов в конструкции реле (в зависимости от модификации) гарантирует высокую степень надежности ТТР, позволяет выбрать оптимальный и экономичный вариант реле для определенной задачи при сохранении наилучшего соотношения качество / цена.
- Встроенная RC-цепочка, шунтирующая выход, повышает надежность работы ТТР в условиях импульсных помех, особенно при коммутации индуктивной нагрузки.
- Стандартный типоразмер корпуса, унифицированный с подавляющим большинством аналогичных моделей ТТР, представленных сегодня на рынке.
- Корпус ТТР HD-xx44.ZD3 [M02] и HD-xx44.ZA2 [M02] выполнен из специального пластика, обладающего высокой термостойкостью. Данный материал аналогичен по своим свойствам карболиту, но не обладает хрупкостью. Прочностные свойства корпуса обеспечивают его целостность даже при возникновении короткого замыкания.
- Все электронные компоненты твердотельного реле и элементы его корпуса полностью залиты компаундом. Это делает корпус ТТР абсолютно герметичным и препятствует попаданию внутрь пыли и влаги, обеспечивая надежную и стабильную работу ТТР даже в неблагоприятных условиях эксплуатации (степень защиты IP 54 по ГОСТ 14254 без учета клемм присоединения).
ВНИМАНИЕ! Более дешевые материалы, используемые для изготовления корпуса, не могут обеспечит его целостность при коротком замыкании.
Параметр | Серия HD-xx44.ZD3 | Серия HD-xx44.ZA2 |
Тип коммутируемого тока | Переменный ток | |
Тип коммутируемой сети | Однофазная Трехфазная* | |
Допустимые схемы включения для трехфазной нагрузки | "Звезда", "Звезда с нейтралью", "Треугольник" | |
Тип коммутируемой нагрузки | Резистивная Индуктивная | |
Коммутируемое напряжение | 24…440 VAC | |
Управляющий сигнал | Дискретный сигнал напряжения 3…32 VDC | Дискретный сигнал напряжения 90…250 VAC |
Входное сопротивление | 900 Ом | |
Пороги включения/выключения | Порог включения 3 VDC Порог отключения 1 VDC | Порог включения 90 VAC Порог отключения 10 VAC |
Тип выходных силовых элементов | Симисторы (TRIAC) | HD-1044.ZА2, HD-2544.ZА2, HD-4044.ZА2 – симисторы (TRIAC) HD-6044.ZА2, HD-8044.ZА2 – тиристоры |
Вид коммутации | Коммутация при переходе через 0 | |
Максимальное пиковое напряжение | 9 класс (900 VAC) | |
Потребляемый ток в цепи управления | 6…35 мА | 5…30 мА |
Падение напряжения на реле в коммутируемой цепи | ≤1,6 VAC | |
Ток утечки в коммутируемой цепи | ≤10 мА | |
Время переключения реле | ≤10 мс (при частоте 50 Гц) | |
Максимальная частота коммутации | 50 Гц | |
Сопротивление изоляции | 500 МОм (при 500 VDC) | |
Электрическая прочность изоляции | Соответствует стандартам UL1577 (2500 V в течение одной минуты) |
* – для коммутации трехфазной нагрузки необходимо устанавливать одно ТТР на каждую коммутируемую фазу.
Условия эксплуатации твердотельных реле серий HD-xx44.ZD3 и HD-xx44.ZA2 (согласно ГОСТ 15150)
Температура окружающего воздуха | -30…+70° С |
Атмосферное давление | 84…106,7 кПа |
Относительная влажность | ≤80 % (при +25 °С и ниже без конденсации влаги) |
