    Радиаторы охлаждения для ТТР

    Главная
    -
    Каталог
    -
    Силовые и коммутационные устройства
    Контрольно-измерительные приборыПрограммируемые устройстваСиловые и коммутационные устройстваДатчикиПрограммное обеспечение и устройства связиГотовые решения
    -
    Твердотельные реле
    Преобразователи частотыУстройства плавного пускаДросселиРедукторыТормозные резисторыБлоки питанияУстройства коммутацииУстройства контроля и защитыРегуляторы мощностиПромежуточные релеЗапорно-регулирующая арматураМикроклимат для шкафов управленияЭлектротехническое оборудование MEYERTEC
    -Радиаторы охлаждения для ТТР
    • Радиаторы охлаждения для ТТР
    • Радиаторы охлаждения для ТТР
    Овен
    Радиаторы охлаждения для ТТР
    Купить
    Экономия
    от 86.40 ₽
    Нашли дешевле?
    Купить
    Поделиться

    Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

    Цены

    КПТ-8/20
    86.40 ₽/шт
    - +
    В корзинуВ корзине
    РТР060
    378 ₽/шт
    - +
    В корзинуВ корзине
    РТР061.1
    734 ₽/шт
    - +
    В корзинуВ корзине
    РТР062.1
    994 ₽/шт
    - +
    В корзинуВ корзине
    РТР052
    1 186 ₽/шт
    - +
    В корзинуВ корзине
    РТР034
    1 242 ₽/шт
    - +
    В корзинуВ корзине
    РТР036
    1 782 ₽/шт
    - +
    В корзинуВ корзине
    РТР063.1
    1 944 ₽/шт
    - +
    В корзинуВ корзине
    РТР037
    4 901 ₽/шт
    - +
    В корзинуВ корзине
    РТР038
    5 087 ₽/шт
    - +
    В корзинуВ корзине
    РТР039
    8 867 ₽/шт
    - +
    В корзинуВ корзине
    РТР040
    10 735 ₽/шт
    - +
    В корзинуВ корзине

    Описание

    Радиаторы охлаждения серии РТР предназначены для использования совместно с твердотельными реле KIPPRIBOR, а также аналогичными по конструктиву релейных производителей.

    Применение радиаторов необходимо в целях создания дополнительного охлаждения твердотельного реле. При использовании твердотельного реле без дополнительного теплоотвода основание реле нагревается, и уже при температуре свыше 40 °C реле теряет свою способность длительно выдерживать номинальный ток. Поэтому для обеспечения бесперебойной работы реле с заявленными характеристиками необходимы дополнительные теплоотводящие устройства - радиаторы охлаждения. При токах нагрузки свыше 5 А использование радиатора обязательно.

    Стоит отметить, что эффективность охлаждения радиатором зависит от его конструкции, температуры и скорости движения воздушного потока. Рекомендуем выбирать радиатор с запасом по мощности, т.к. не существует однозначного соответствия мощности реле и типа радиатора, и/или усиливать теплоотвод с помощью вентилятора обдува.

    Недостаточное внимание к этим деталям может привести к выходу твердотельного реле из строя.

    Радиаторы серии РТР имеют различные типы конструкций и отличаются геометрией ребер и площадью охлаждающей поверхности. Серия РТР предназначена как для однофазных, так и для трехфазных твердотельных реле.

    Технические характеристики радиаторов KIPPRIBOR

    Модификация

    Фото

    Чертеж

    Габаритные размеры

    (ДхШхВ мм) / Вес

    Тепловое сопротивление, RthSA
    °C/Вт

    Количество радиаторов в упаковке

    РТР052

    Радиатор РТР052 чертеж радиатора РТР052

    100×48×77 мм

    310 г/шт.

    1,96

    1 шт.

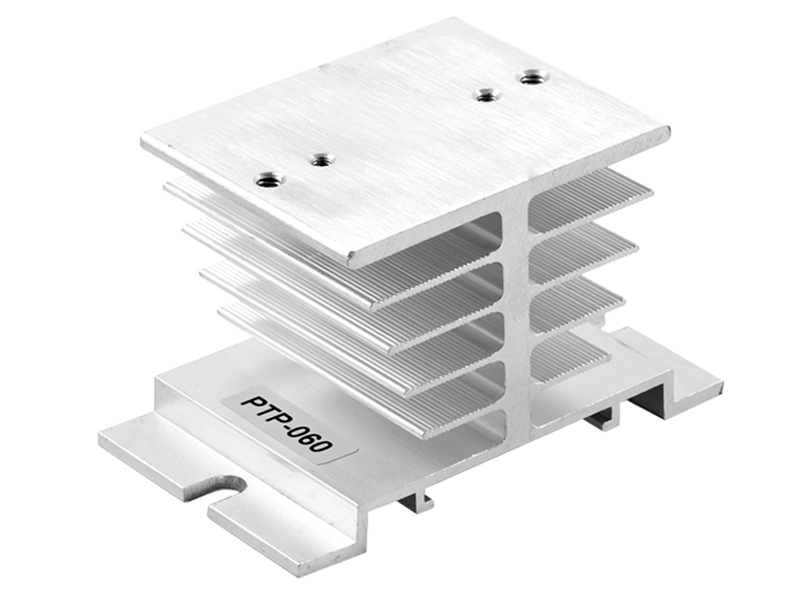

    РТР060

    Радиатор РТР060 чертеж радиатора РТР060

    80×50×50 мм

    135 г/шт.

    2,19

    1 шт.

    РТР061.1

    Радиатор РТР061.1 чертеж радиатора РТР061.1

    144×67×50 мм

    245 г/шт.

    1,49

    1 шт.

    РТР062.1

    Радиатор РТР062.1 чертеж радиатора РТР062.1

    144×110×50 мм

    405 г/шт.

    1,35

    1 шт.

    РТР063.1

    Радиатор РТР063.1 чертеж радиатора РТР063.1

    180×144×50 мм

    660 г/шт.

    1,07

    1 шт.

    РТР034

    Радиатор РТР034 чертеж радиатора РТР034

    105×100×80 мм

    590 г/шт.

    0,65

    1 шт.

    РТР036

    Радиатор РТР036 чертеж радиатора РТР036

    150×100×80 мм

    855 г/шт.

    0,48

    1 шт.

    РТР037

    Радиатор РТР037 чертеж радиатора РТР037

    260×180×54 мм

    1400 г/шт.

    0,44

    1 шт.

    РТР038

    Радиатор РТР038 чертеж радиатора РТР038

    150×125×135 мм

    2380 г/шт.

    0,39

    1 шт.

    РТР039

    Радиатор РТР039 чертеж радиатора РТР039

    200×125×135 мм

    3350 г/шт.

    0,32

    1 шт.

    РТР040

    Радиатор РТР040 чертеж радиатора РТР040

    300×125×135 мм

    5000 г/шт.

    0,25

    1 шт.

     Аксессуары для радиаторов KIPPRIBOR

    Паста теплопроводная КПТ-8/20

    Таблица выбора радиаторов для твердотельных реле KIPPRIBOR

    В таблице указано количество монтируемых на радиатор твердотельных реле (ТТР) и максимально допустимый ток нагрузки на каждое ТТР по каждой фазе.

    Модель ТТР Модель радиатора
    РТР052 РТР060 РТР061.1 РТР062.1 РТР063.1
    MD-0544.ZD3 – 1х5 – – –
    MD-1044.ZD3 – 1х10 – – –
    MD-1544.ZD3 – 1х15 – – –
    HD-1044.ZD3/ZA2 [M02] 1х10 1х10 1х10 1х10 1х10
    HD-2544.ZD3/ZA2 [M02] 1х20 1х20 1х25 1х25 1х25
    HD-4044.ZD3/ZA2 [M02] 1х20 1х20 1х30 1х35 1х40
    HD-6044.ZA2 [M02] 1х20 1х20 1х40 1х45 1х55
    HD-8044.ZA2 [M02] 1х20 1х20 1х40 1х50 1х65
    HDН-6044.ZD3 [M02] 1х20 1х20 1х40 1х45 1х50
    HDН-8044.ZD3 [M02] 1х20 1х20 1х40 1х45 1х60
    HDH-10044.ZD3 [M02] 1х20 1х20 1х40 1х50 1х65
    HDH-12044.ZD3 [M02] 1х20 1х20 1х40 1х55 1х70
    HD-1025.DD3 [M02] 1х10 1х10 1х10 1х10 1х10
    HD-2525.DD3 [M02] 1х20 1х20 1х25 1х25 1х25
    HD-4025.DD3 [M02] 1х20 1х20 1х40 1х40 1х40
    HD-10хх.VA/10U/LA [M02] 1х10 1х10 1х10 1х10 1х10
    HD-25хх.VA/10U/LA [M02] 1х20 1х20 1х25 1х25 1х25
    HD-40хх.VA/10U/LA [M02] 1х20 1х20 1х30 1х35 1х40
    HD-6044.LA [M02] 1х20 1х20 1х40 1х45 1х55
    HD-8044.LA [M02] 1х20 1х20 1х40 1х50 1х65
    Модель ТТР Модель радиатора
    РТР063.1 РТР034 РТР036 РТР037 РТР038 РТР039 РТР040
    SBDH-6044.ZD3 1х50 1х60 1х60 1х60 1х60 1х60 1х60
    3х50/601 3х55/601 3х60
    SBDH-8044.ZD3 1х60 1х75 1х80 1х80 1x80 1х80 1х80
    3х55/801 3х60/801 3х75/80
    (S)BDH-10044.ZD3 1х65 1х85 1х100 1х100 1x100 1х100 1х100
    3х60/1001 3х65/1001 3х85/1001
    (S)BDH-12044.ZD3 1х70 1х90 1х110 1х120 1x120 1х120 1х120
    3х65/1051 3х70/1151 3х90/1201
    (S)BDH-15044.ZD3 1х75 1х100 1х120 1х145 1x150 1х150 1х150
    3х70/1151 3х75/1251 3х100/1501
    BDH-20044.ZD3 1х80 1х105 1х130 1х160 1x170/2001 1х180/2001 1х2001
    3х75/1301/1702 3х80/1401/1802 3х105/1701/2002
    BDH-25044.ZD3 1х85 1х120 1х150 1х185 1x190/2501 1х200/2501 1х250
    3х80/1401/1952 3х90/1551/2002 3х115/1951/2502
    (Ga)GwDH-500120.ZD3 – – – – 1х170/2801/3652 1х180/3001/3802 –
    (Ga)GwDH-600120.ZD3 – – – – 1х175/3001/3902 1х190/3201/4152 –
    (Ga)GwDH-800120.ZD3 – – – – 1х195/3401/4602 1х210/3701/4802 1х270/4601/6002
    HT-1044.ZD3/ZA2 [M02] – 1х10 1х10 1х10 1х10 1х10 –
    HT-2544.ZD3/ZA2 [M02] – 1х25 1х25 1х25 1х25 1х25 –
    HT-4044.ZD3/ZA2 [M02] – 1х30 1х35 1х40 1х40 1х40 –
    HT-6044.ZD3/ZA2 [M02] – 1х35 1х45 1х50 1х55/601 1х60 –
    HT-8044.ZD3/ZA2 [M02] – 1х40 1х50 1х60 1х60/801 1х65/801 –
    HT-10044.ZD3/ZA2 [M02] – 1х40 1х50 1х60 1х60/951 1х65/1001 –
    HT-12044.ZD3/ZA2 [M02] – 1х40 1х50 1х65 1х65/1051/1202 1х70/1151/1202 –
    Модель вентилятора3   VENT-8038   VENT-12038
    1. При использовании вентилятора VENT-12038.220VAC.5MSHB
    2. При использовании вентилятора VENT-12038.220VAC.7MSXB
    3. При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.

    Отзывы

    Нет оценок
    Оставить отзыв
    Загрузка отзывов...

    Задать вопрос

    Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

    Наши квалифицированные специалисты обязательно вам помогут.

    Задать вопрос


    Вас может заинтересовать

    • Хит
    • Советуем
    • Новинка
    • Акция
    • Хит
      Советуем
      Новинка
      Акция
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      Быстрый просмотр
      ДЗ-1-СН4 датчик (сигнализатор) метана (горючих газов)
      от 15 600 ₽
      Купить
      Подробнее
    • Рекомендуем

    Ранее вы смотрели

    Компания
    О компании
    Регистрационные документы
    Сертификаты
    Новости
    Вакансии
    Условия для юридических лиц
    Условия для физических лиц
    Продукция
    Прайс-листы
    Каталоги продукции
    Документация
    Бренды
    Обзоры
    Проекты
    Водоподготовка
    Теплоснабжение
    Вентиляция
    Газоснабжение
    Химическая промышленность
    Пищевая промышленность
    Будьте всегда в курсе!
    Узнавайте о скидках и акциях первым
    Наши контакты
    +7 (846) 359-12-21
    zakaz@kipsamara.ru remont@kipsamara.ru
    Самара, ул. Пионерская 100, оф. 22-24
    2023 ©
    КИПиА - контрольно-измерительные
    приборы и промышленная автоматизация в Самаре
    Успешный поставщик 2021
