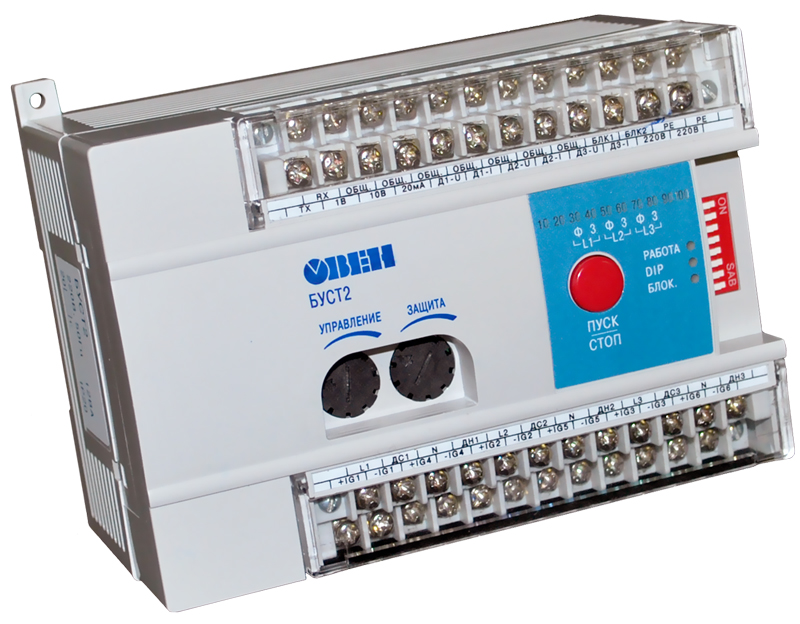

БУСТ2 блок управления тиристорами и симисторами

Описание

Назначение блока управления тиристорами и симисторами ОВЕН БУСТ2

Предназначен для управления симисторами или тиристорами, работающими с активной или активно индуктивной нагрузкой: нагревательными элементами печей, инфракрасными лампами, трансформаторами, двигателями и др.

БУСТ2 рекомендуется использовать для регулирования мощности совместно с ПИД-регуляторами ОВЕН ТРМ101, ОВЕН ТРМ10, ОВЕН ТРМ210, ОВЕН ТРМ251, ОВЕН ТРМ151 или ПЛК ОВЕН.

Прибор выпускается в корпусе креплением на Din - рейку.

Функциональные возможности

• Автоматическое регулирование мощности активной нагрузки с помощью сигналов управления 0(4)...20 мА, 0...5 мА, 0...10 В, 0...1 В поступающих от регулятора
• Управление нагрузкой, включенной «ЗВЕЗДОЙ» и «ТРЕУГОЛЬНИКОМ»
• Управление активной и активно-индуктивной нагрузкой (cos φ>0,4)
• Управление мощными симисторами и тиристорами с токами управления до 1,5 А
• Ручное регулирование мощности с помощью встроенного потенциометра
• Два метода управления симисторами или тиристорами, в зависимости от инерционности нагрузки и уровня помех в сети
• Защита силовых тиристоров или симисторов при возникновении аварийных ситуаций: короткого замыкания или превышения номинального тока в нагрузке (с использованием внешних трансформаторов тока)
• Светодиодная индикация уровня мощности (10 уровней от 0 до 100 %)
• Возможность внешней блокировки управления нагрузкой
• Работа с одно-, двух- и трехфазной нагрузкой

Переключение режимов

• Плавный выход на заданный уровень мощности для предотвращения резких перегрузок питающей сети или защиты нагревателей
• Мгновенный выход на заданный уровень мощности для управления низко-инерционными нагрузками
